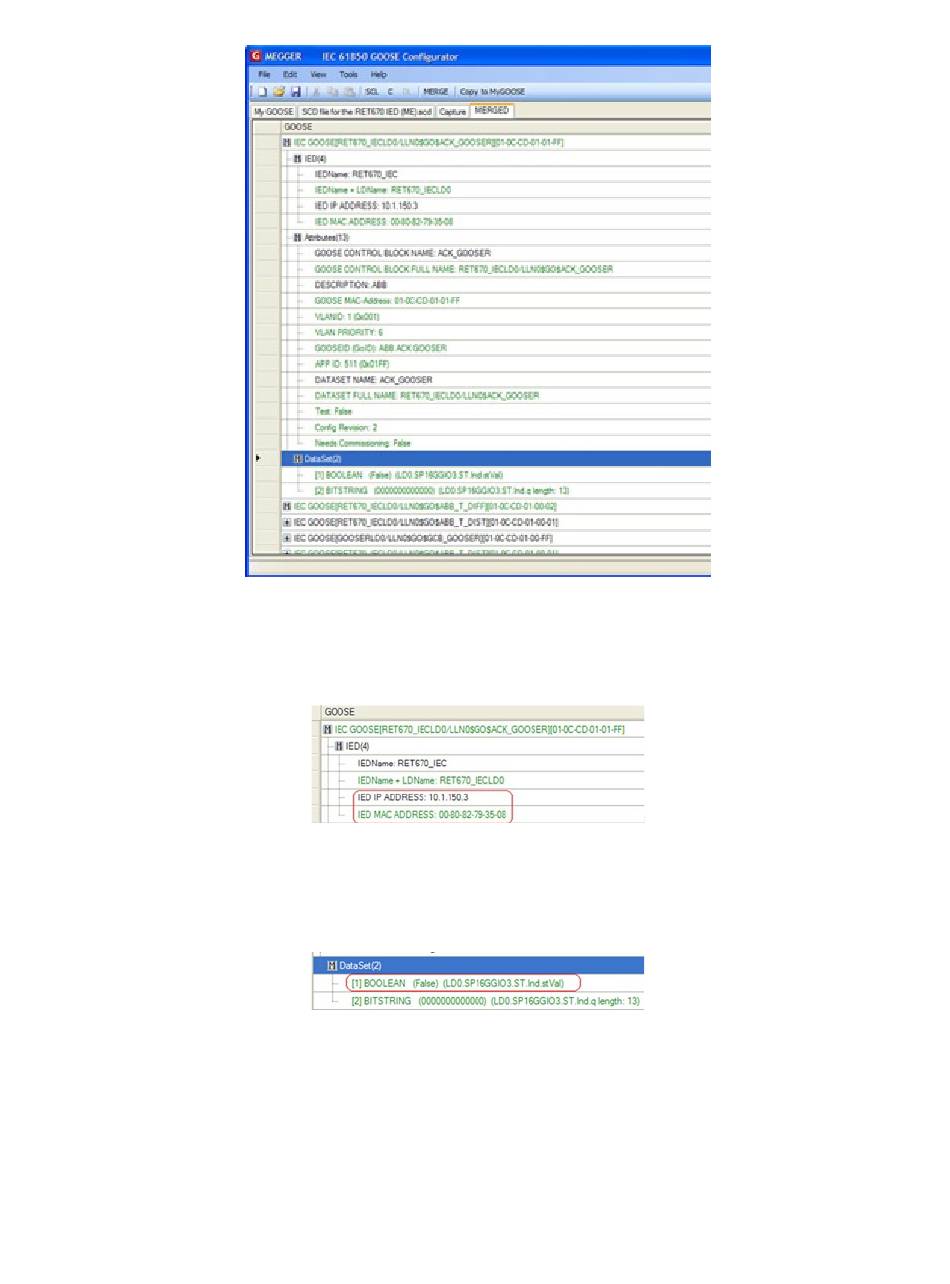

Abbildung 225: Überprüfen der zusammengeführten GOOSE-Meldungen
In diesem Beispiel ist die IED-IP-Adresse nur in der SCL-Datei (und nicht in der veröffentlichten
Nachricht) verfügbar, während die MAC-Adresse des IED-Ethernet-Anschlusses nur in der
veröffentlichten Nachricht (aber nicht in der SCD-Datei) verfügbar ist:
Abbildung 226: IED-IP-Adresse in der SCL-Datei
In Bezug auf das Dataset können Sie auch erkennen, dass die Datenobjektinformationen (Name der
einzelnen Informationen im Dataset), die nur in der SCD-Datei verfügbar sind, mit den in der
veröffentlichten Meldung verfügbaren Rohdaten (Boolesch) zusammengeführt wurden:
Abbildung 227: Zusammengeführte Boolesche Informationen
Das ist in dieser Phase nützlich: Die erfolgreiche Zusammenführung zeigt an, dass die veröffentlichten
zusammengeführten GOOSE-Meldungen dem entsprechen, was in der SCL-Datei konfiguriert wurde. Der
Benutzer verfügt über alle Informationen, die wichtig sind, um zu verstehen, was in der Schaltanlage
„passiert". Die Angabe „Boolean" im Dataset ist nicht sehr aussagekräftig, aber in Verbindung mit den
SCL-Informationen „SP16GGIO3" wird es verständlicher, dass das Bit des Dataset den logischen Knoten
SP16G- GIO darstellt, bei dem es sich um eine Standardinformation gemäß IEC 61850 handelt. Darüber
hinaus gibt es Hinweise, dass nicht zusammengeführte GOOSE-Meldungen vorhanden sind.
