Durch Auswahl von MHO wird der Bildschirm „Generic MHO Setting" (Allgemeine MHO-
Einstellungen) angezeigt.
3.6.2.1 Bildschirm für allgemeine MHO-Einstellungen

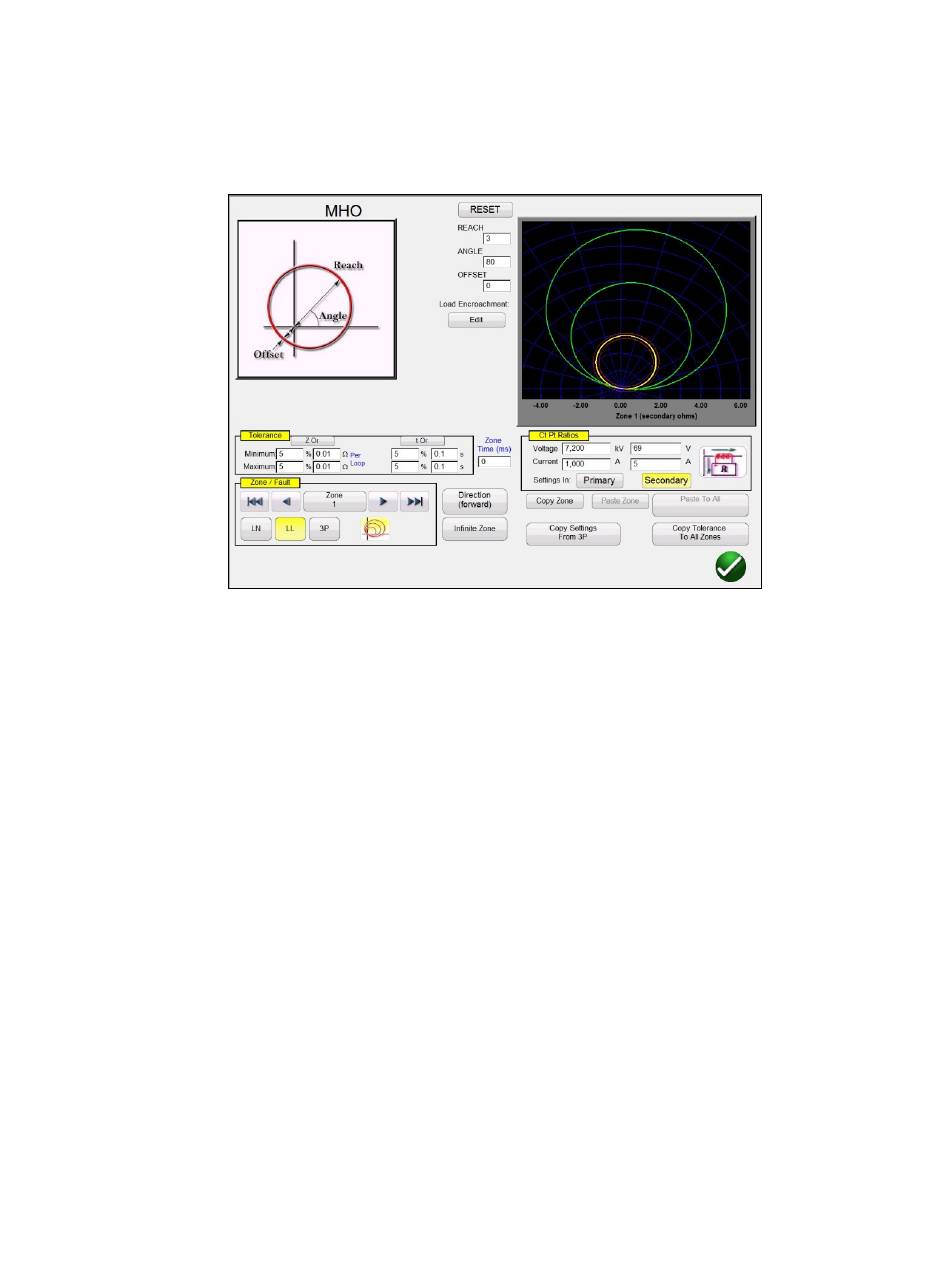

Abbildung 124: Bildschirm für allgemeine MHO-Einstellungen
Es gibt drei grundlegende Einstellungen, REACH (Reichweite), ANGLE (Winkel) und OFFSET
(Versatz), die die Betriebseigenschaften des Relais bestimmen. REACH (Reichweite) ist ein Wert in
Ohm. ANGLE (Winkel) ist ein Wert in Grad, der normalerweise mit der maximalen
Drehmomentwinkel-, Linien- oder Winkeleinstellung des Relais in Zusammenhang steht. OFFSET
(Versatz) ist ein Wert in Ohm, der entweder einen positiven oder einen negativen Versatz angibt.
Wenn Sie auf die Schaltfläche „Load Encroachment Edit" (Lastausblendung bearbeiten) klicken, wird
der Einstellungsbildschirm für die Lastausblendung angezeigt.
3.6.2.1.1 Einstellungsbildschirm für die MHO-Lastausblendung
Bei Relais mit Lastausblendungseigenschaften in den weiter reichenden Zonen des Betriebs wird
durch Drücken der Schaltfläche „Load Encroachment Edit" (Lastausblendung bearbeiten) ein
Dialogfeld mit den entsprechenden Einstellungen angezeigt.
