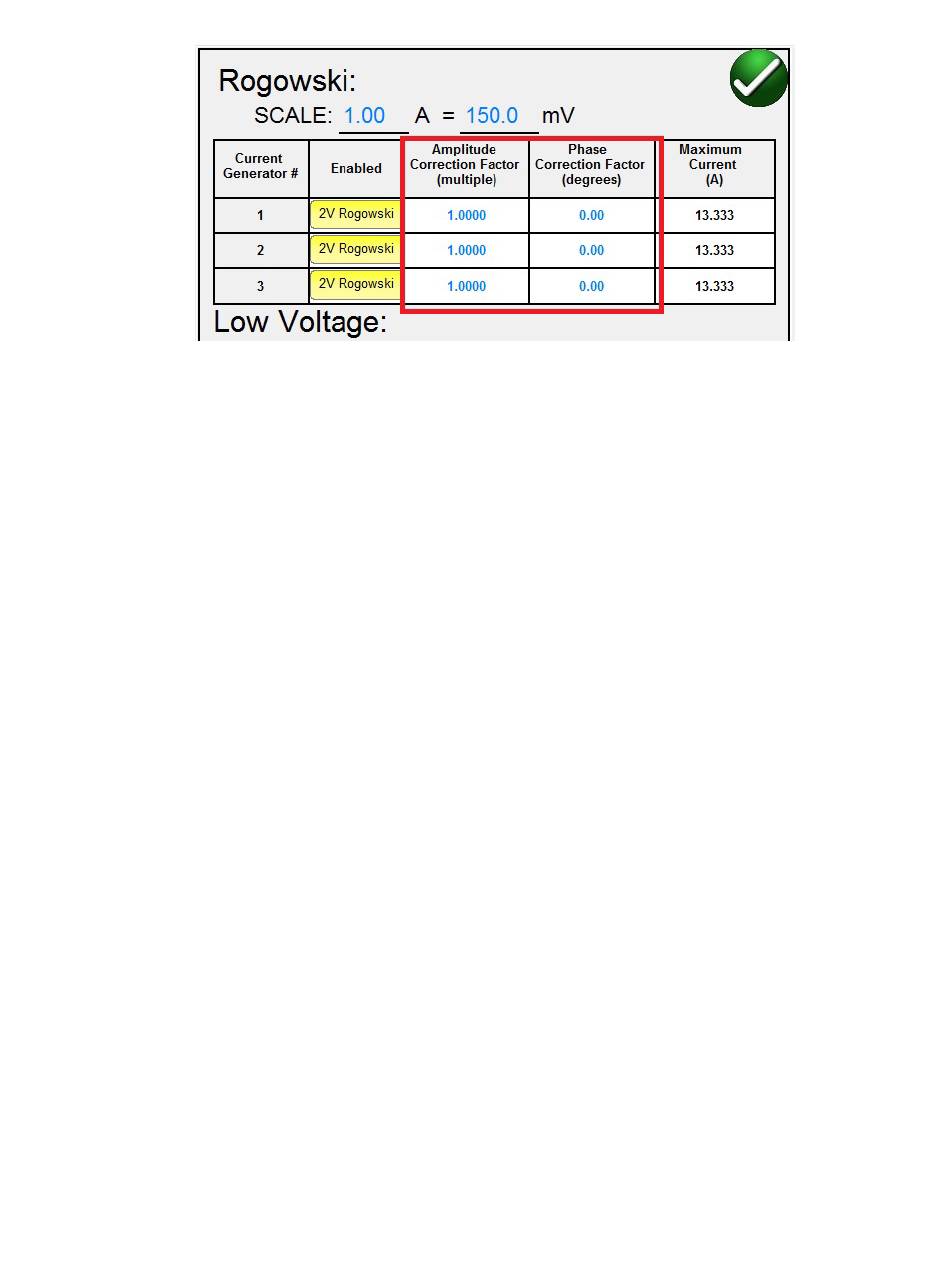

Abbildung 16: Rogowski-Amplituden- und Phasenkorrekturfaktoren
Unterschiedliche Relais weisen unterschiedliche Rogowski-Amplituden- und
Phasenkorrektureinstellungen auf. Überprüfen Sie Ihre Relaiseinstellungen und geben Sie die
entsprechenden Werte in den dafür vorgesehenen Fenstern ein. Drücken oder klicken Sie auf das
grüne Häkchen, um zum Bildschirm „System Configuration" (Systemkonfiguration) zurückzukehren.
Drücken oder klicken Sie dann auf das grüne Häkchen, um zum Bildschirm „Main Test" (Haupttest)
zurückzukehren.
2.3.1.24.2 „Low Voltage" (Niederspannung)
Niederspannungsmodus
Im Niederspannungsmodus wird der Spannungskanal in eine Millivolt-Quelle geändert. Dadurch
kann der Spannungskanal eine Spannungsquelle mit niedrigem Niveau simulieren, z. B. eine
Rogowski-Spannungsquelle. Drücken Sie die Schaltfläche High (300 V) (Hoch (300 V)), um 2 Volt
Rogowski auszuwählen (siehe Abbildung unten).
40
Teil 81757
Rev 15; Datum: 06/2018
