Packen Sie das Gerät aus und prüfen Sie es auf Anzeichen von Transportschäden.
Benachrichtigen Sie bei sichtbaren Schäden unverzüglich den Spediteur, um mögliche
Schadensansprüche geltend zu machen, und informieren Sie Megger über den Schaden.
An den Ausgangsanschlüssen können tödliche Spannungen anliegen. Es wird dringend
empfohlen, dass der Bediener die Bedienungsanleitung gründlich durchliest und vor dem
Einschalten mit dem Betrieb des Prüfsets vertraut ist.
2.1.1
Erstinbetriebnahme
1. Wenn Sie die PC-Version der STVI-Software verwenden, verbinden Sie den PC/IN-
Ethernet-Anschluss des SMRT410D-Geräts mit dem PC-Ethernet-Anschluss.
2. Stellen Sie vor dem Anschließen des Geräts sicher, dass sich der EIN/AUS-Schalter in
der Position AUS (0) befindet. Schließen Sie das Netzkabel des Geräts an eine
geeignete Stromquelle an, und schalten Sie den AUS/EIN-Schalter auf EIN (I). Während
die SMRT-Einheit ihre Einschaltsequenz durchläuft, wird in etwa einer Minute der STVI-
Startbildschirm angezeigt und dann der Bildschirm für den manuellen Start.
2.2
Kommunikationsanschlüsse
Es gibt mehrere Kommunikationsanschlüsse. Diese Anschlüsse sind: zwei USB-, drei Ethernet-
Anschlüsse und ein optionaler drahtloser Bluetooth-Anschluss.

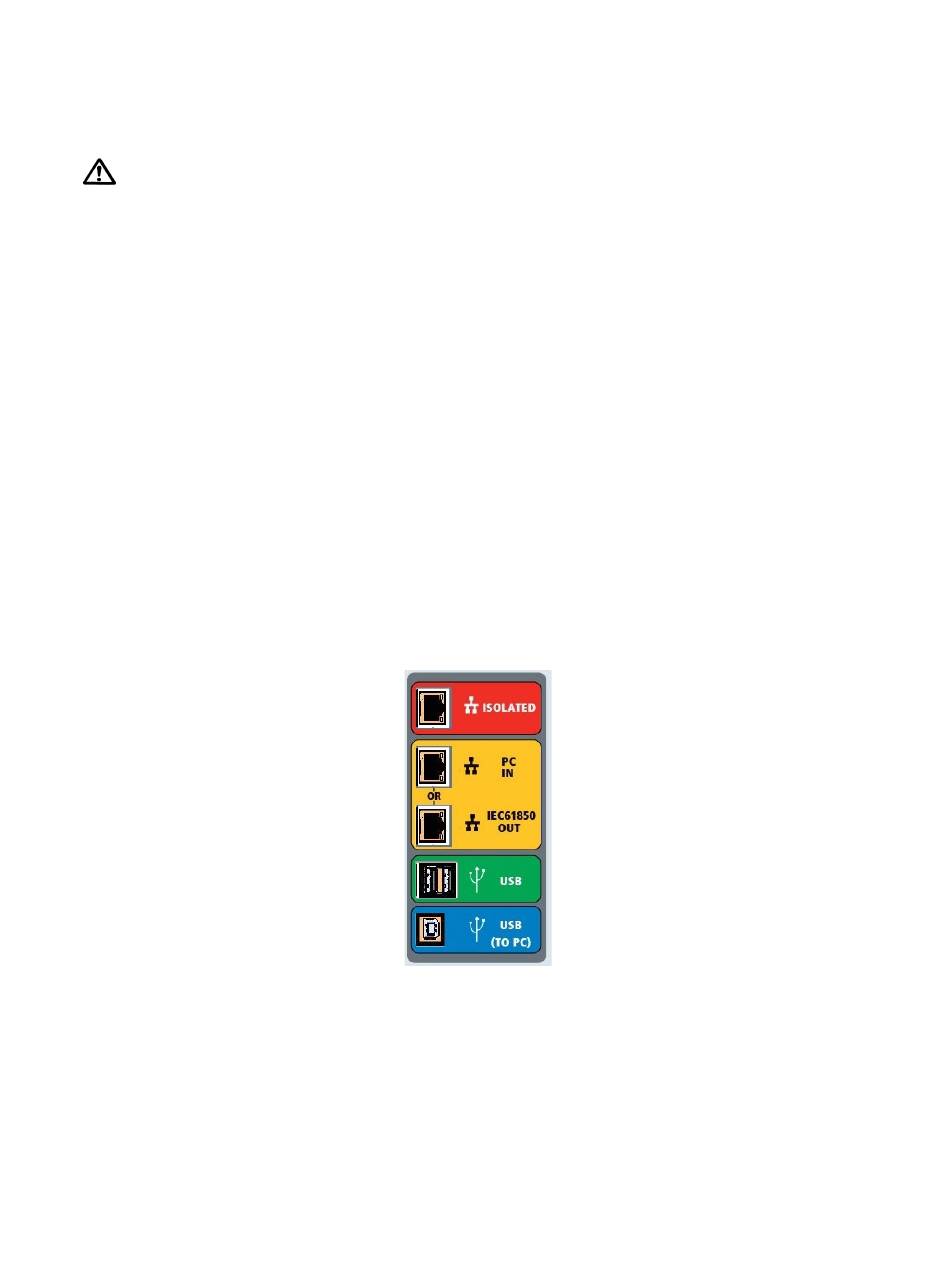

Abbildung 322: SMRT410D Kommunikationsanschlüsse
2.2.1
USB 2.0-Schnittstelle
Die USB-Anschlüsse vom Typ A sind für den Download neuer RTMS-Software, SMRT-Firmware
oder gespeicherter PowerDB-Testergebnisse vorgesehen. Eine USB-Tastatur oder -Maus kann
auch mit dem Gerät verwendet werden. Die USB-zu-PC-Schnittstelle erfordert einen
„nachgelagerten" Steckverbinder des Typs B und wird in erster Linie als Kommunikations- und
Steuerschnittstelle verwendet, wenn sie mit einem PC und der AVTS- oder RTMS-Software (PC-
Version) für automatisierte Relaisprüfungen verwendet wird. Es wird empfohlen, den Ethernet-
Anschluss für die Hochgeschwindigkeitskommunikation und -steuerung der SMRT-Einheit zu
verwenden. Um den USB-Anschluss verwenden zu können, muss der Benutzer den PC-COM-
VORSICHT:
