Einstellen Der Smrt-Ip-Adresse Für Den Betrieb Mit Einem Pc - Megger Stvi Benutzerhandbuch

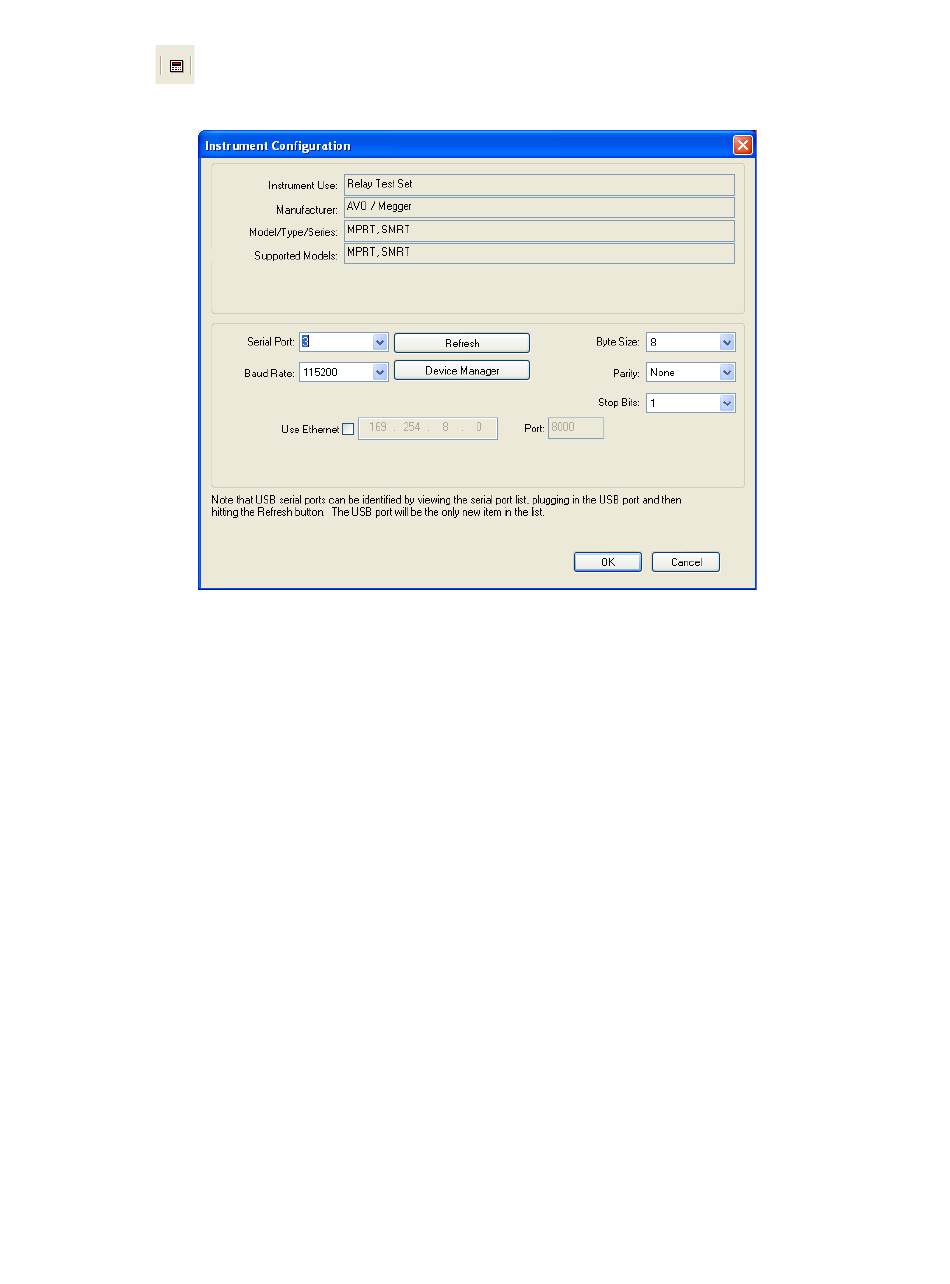

Symbolleiste auf das Symbol „Instrument Setup" (Geräte-Setup), um den Bildschirm „Instrument
Configuration" (Gerätekonfiguration) aufzurufen (siehe folgende Abbildung).
ermöglicht dem Benutzer den Zugriff auf den Bildschirm „PC Device Manager" (PC-Geräte-Manager).
Klicken Sie auf die Schaltfläche „Device Manager" (Geräte-Manager) und navigieren Sie zum
Dateiverzeichnis der USB-Anschlüsse. Da das Geräte SMRT36D standardmäßig auf eine Baudrate
von 115.200 eingestellt ist, muss sein USB-Ausgang entsprechend konfiguriert werden. Wenn Sie zum
Bildschirm „Instrument Configuration" (Gerätekonfiguration) zurückkehren, müssen Sie das
Kontrollkästchen „Use Ethernet" (Ethernet verwenden) aktivieren und die Baudrate, Bytegröße sowie
Stoppbits wie dargestellt einstellen.
2.2.2 PC/IN Ethernet-Anschluss
Der PC/IN-Ethernet-Anschluss ist der PC-Hauptanschluss für automatisierte Relaisprüfungen. Der
Anschluss unterstützt die automatische MDI/MDI-X-Crossover-Konfiguration, sodass sowohl Standard-
als auch Crossover-Ethernet-Kabel verwendet werden können. Verwenden Sie diesen Anschluss für
automatisierte Standardrelaisprüfungen. Der Anschluss eignet sich optimal zum Herunterladen von
EMTP-Dateien, DFR-Streaming und zur Aktualisierung der Firmware des Geräts. Bei Betrieb mit
mehreren Geräten stellt das Gerät, das den OUT-Link bereitstellt, die Hauptphasenreferenz für alle
„nachgeschalteten" Geräte bereit. Für den Betrieb mit mehreren Einheiten verbinden Sie den OUT-
Anschluss mit dem nachgeschalteten IN-Anschluss des SMRT-Geräts. Die STVI-Software wird
automatisch konfiguriert, wenn die Geräte eingeschaltet werden.
2.2.2.1 Einstellen der SMRT-IP-Adresse für den Betrieb mit einem PC
Verbinden Sie mit dem im Lieferumfang des Geräts enthaltenen Ethernet-Kabel den PC/IN-Ethernet-
Anschluss des SMRT-Geräts mit dem Ethernet-Anschluss des PCs. Schalten Sie das Prüfset ein.
Während die SMRT-Einheit ihre Einschaltsequenz durchläuft, wird in weniger als einer Minute der STVI-
Startbildschirm angezeigt. Wenn Sie die PC-Version der RTMS-Software verwenden, wird das an den PC
angeschlossene SMRT-Gerät automatisch erkannt. Sobald die Konfiguration des angeschlossenen
SMRT-Geräts ermittelt wurde, wird der Bildschirm für manuelle Prüfungen angezeigt. Es kann jedoch
