Spannungsschwelle von 5 Volt AC/DC. Das Modell „P" bietet 8 zusätzliche Binäreingänge. Zur
Überwachung von TTL-Signalen haben die Binäreingänge 3 bis 6 einen festen Schwellenwert
von 3 Volt. Die Binäreingänge 7 und 8 weisen zudem feste Schwellenwerte von 5 Volt, und die
Binäreingänge 9 und 10 einen festen Schwellenwert von 30 Volt aus (für rauschbehaftete
Testumgebungen). Eine höhere Schwellenspannung trägt dazu bei, falsche Auslöseimpuls
aufgrund einer verrauschten Quelle zu vermeiden. Niedrigere Schwellenwerte ermöglichen das
Starten und Stoppen des Zeitgebers aus TTL-Spannungssignalen. Die zulässige Spannung
beträgt 5 bis 300 Volt AC oder 5 bis 300 Volt DC, Strombegrenzungswiderstände bieten Schutz.
1.4.1.1.4 Starten des Zeitgebers.
Der Zeitgeber kann beim Einschalten ausgewählter Generatoren gestartet werden. Der Zeitgeber
kann gleichzeitig mit einer Änderung der Frequenz, des Phasenwinkels oder der Amplitude
gestartet werden. Er kann auch gleichzeitig mit einem Spannungs- oder Stromwellenformschritt
gestartet werden.
1.4.2 Binärausgänge
Die Binärausgänge 1 und 2 befinden sich auf der Oberseite des Geräts und sind für 300 V bei
8 A ausgelegt. Die Systemplatinen-Option SMRT410 „P" bietet vier zusätzliche Binärausgänge
mit den Nummern 3, 4, 5 und 6. Jeder Binärausgang kann als Schließer- oder Öffnerkontakte
konfiguriert werden und stellt dem zu prüfenden Gerät die entsprechende Logik bereit. Die
Binärausgänge 3 und 4 haben eine Nennleistung von 300 VAC/DC, 8 A und eine
Abschaltleistung von maximal 2000 VA (80 Watt DC) mit einer Ansprechzeit von weniger als
10 ms. Die Binärausgänge 5 und 6 sind Hochgeschwindigkeitsausgänge und haben eine
AC/DC-Nennspannung von 400 Volt Spitze, 1 Ampere und eine Ansprechzeit von typischerweise
weniger als 1 ms.
Die Kontakte können so programmiert werden, dass sie öffnen oder schließen und so den Betrieb
der Leistungsschalter simulieren. Die programmierbare Wartezeit liegt zwischen 1 Millisekunde
und 10.000 Millisekunden. Eine Messleitung mit Sicherungsschutz (abgesichert bei 500 mA) ist
als optionales Zubehör erhältlich, um ein unbeabsichtigtes auslösen der internen Sicherung der
Binärausgänge 5 und 6 zu verhindern. Die Messleitung ist blau, sodass der Benutzer erkennt,
dass sie für die blauen Binärausgänge verwendet wird. Der Zylinderhalter der Messleitung ist CE-
zertifiziert mit 1000 V, CAT III und mit der Kennzeichnung FUSED 500 mA/1000 V/50 KA
versehen.
1.5 Batteriesimulator
Das Modell SMRT410 „P" umfasst einen Batteriesimulator, der einen variablen DC-
Ausgang von 5 bis 250 VDC bei 100 Watt, max. 4 Ampere, bietet. Der Benutzer kann
zwischen den normalen Einstellwerten von 24, 48, 125 oder 250 VDC wählen oder die
gewünschte Ausgangsspannung in das dafür vorgesehene Fenster eingeben, siehe
„Konfigurationsbildschirm des STVI". Die primäre Anwendung liegt in der Bereitstellung
von DC-Logikspannung für Halbleiter- und Mikroprozessorrelais.

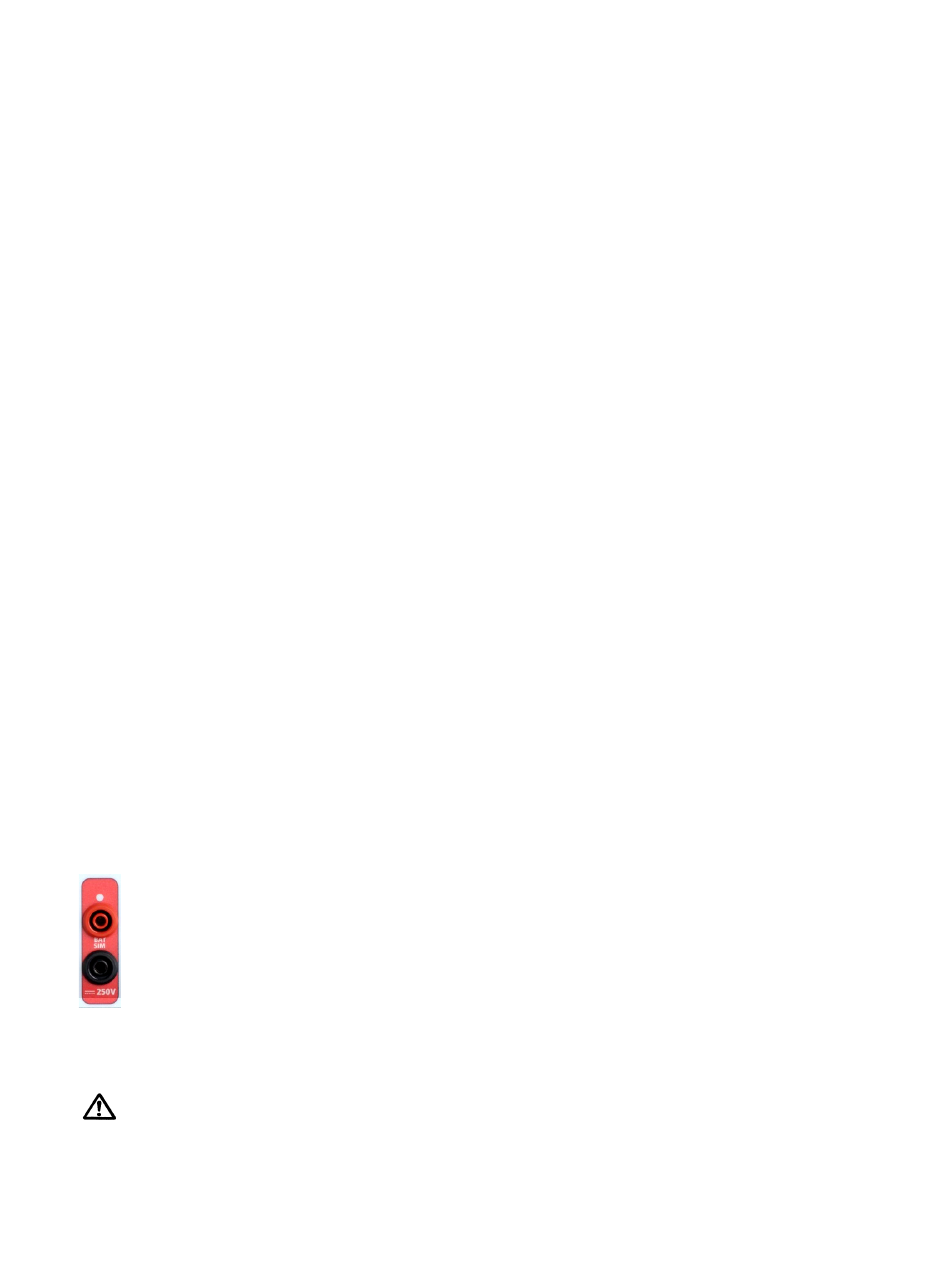

Abbildung 306: Batteriesimulator (BAT SIM)
HINWEIS: Die DC-Spannung ist eingeschaltet und verfügbar, wenn der Ausgang über das
LCD-Touchpanel oder über einen Softwarebefehl eingeschaltet wird. Schließen Sie keine
Messleitungen an die Batterie-Anschlussklemmen an, ohne vorher die Messleitungen an
die Last anzuschließen!
VORSICHT:
