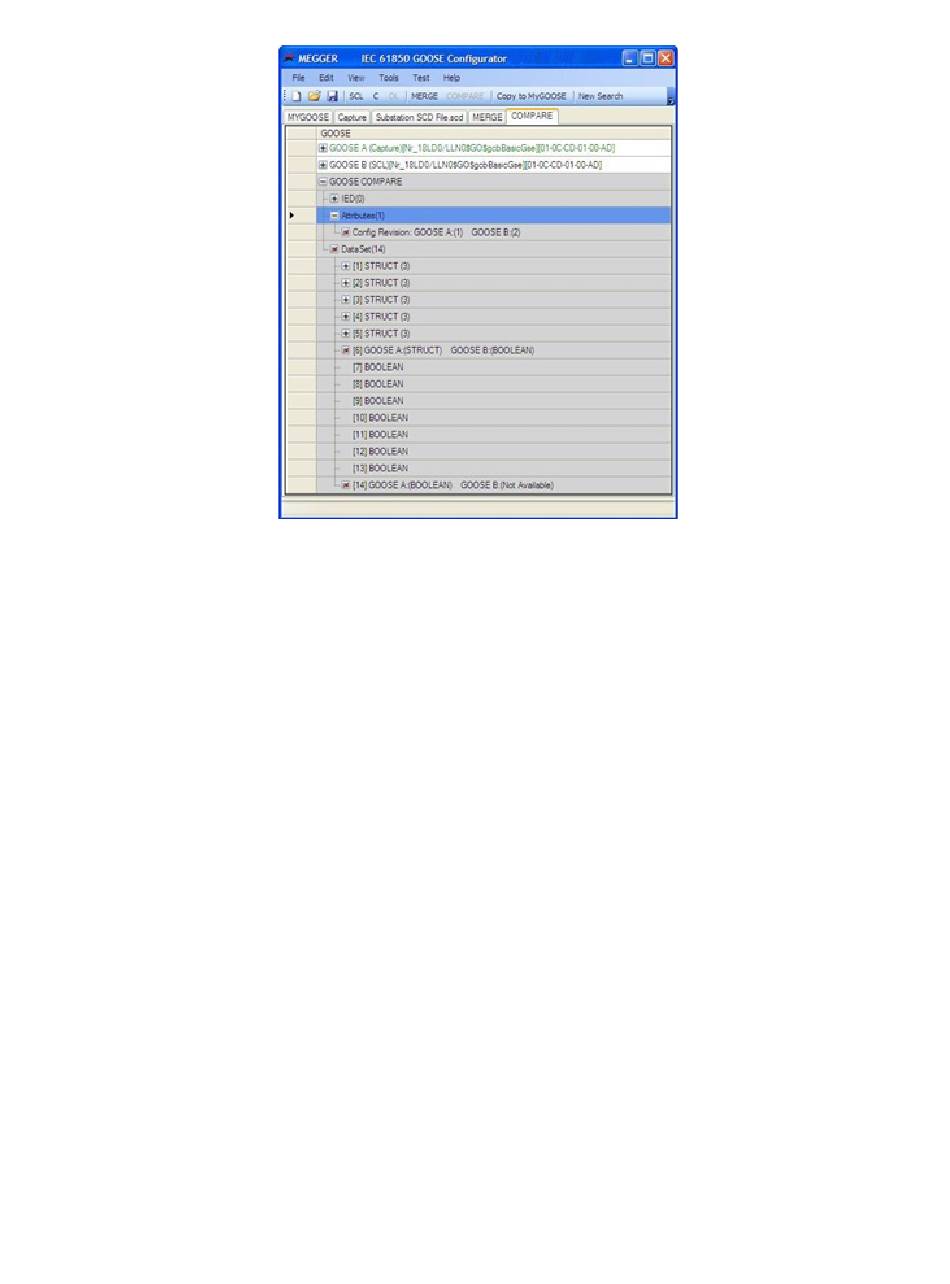

Abbildung 232: Unterschiede durch Vergleich
Aus dem Vergleich geht hervor, dass die SCL GOOSE einen längeren Datensatz als die veröffentlichte
GOOSE enthält. Darüber hinaus unterscheiden sich die Konfigurationsversionen der beiden Meldungen:
1 in der veröffentlichten GOOSE und 2 in der SCL-GOOSE. Dies bedeutet mit größter
Wahrscheinlichkeit, dass nach der Installation der Publisher-IEDs die horizontale Kommunikation der
Schaltanlage für GOOSE 01-0C-CD-01-00-AD geändert wurde. Der Datensatz wurde geändert und das
IEC 61850-Engineering-Tool hat die Konfigurationsversion korrekt erhöht (von 1 auf 2). Die Schaltanlage
wird in der SCL-Datei nicht richtig beschrieben, und die IEDs sollten mit den neuen IEC 61850-
Informationen in der festgelegten SCD-Datei geladen werden.

3.15.7 Konfiguration

SMRT- und FREJA 5xx-Prüfsets können binäre Signale abonnieren oder veröffentlichen. Die
Konfiguration muss durchgeführt werden, damit das Megger-Relaisprüfset weiß, welche Eingänge
und/oder Ausgänge welchen GOOSE-Meldungen zugeordnet werden sollen. Die Konfiguration erfolgt
durch Kopieren der gewünschten GOOSE-Meldungen auf die Registerkarte „MyGOOSE" im MGC.
Das allgemeine Verfahren zur Konfiguration des Megger-Relaisprüfsystems besteht darin, dass ermittelt
wird, welche Signale im Netzwerk verfügbar sind. Entweder durch Importieren einer SCL-Datei oder
durch Erfassen von GOOSE-Meldungen im Netzwerk. Anschließend werden die gewünschten GOOSE-
Meldungen auf die Registerkarte MyGOOSE im MGC kopiert und die Binäreingänge und/oder -ausgänge
werden nach Bedarf zugewiesen.
IEDs veröffentlichen und/oder beziehen GOOSE-Meldungen hauptsächlich für die Feldkommunikation.
Die SCL-Datei für die Station enthält vollständige Informationen darüber, welche GOOSE-Meldungen
verfügbar sind. Eine weitere Möglichkeit nach verfügbaren Nachrichten zu suchen, besteht darin, den
Netzwerkdatenverkehr zu erfassen. Die Erfassung bietet sich an, solange nur wenige Signale vorhanden
sind. Da die Beschreibung der Signale in der Meldung unvollständig ist, kann diese Vorgehensweise
jedoch sehr zeitaufwändig sein. In der Regel ist es besser, die Konfiguration der Station mithilfe der SCL-
Datei durchzuführen, in der alle Informationen enthalten sind, z. B. SSD- oder SCD-Dateien.
