Der Ausgang des Spannungsverstärkers ist vor Kurzschlüssen geschützt und thermisch geschützt
gegen anhaltende Überlasten. Bei einem Kurzschluss oder einer thermischen Überlastung schaltet sich
der Verstärker automatisch aus. Wenn das STVI angeschlossen ist, wird dem Benutzer eine Meldung
angezeigt, die angibt, welche Bedingung vorliegt. Wenn die AVTS-Software verwendet wird, wird eine
ähnliche Meldung angezeigt.
1.3.2. Stromverstärker
Der SMRT-Stromverstärker (konstanter Leistungsausgang) liefert der Last während der Prüfung konstant
die maximale Bürdenspannung; der Bereichswechsel erfolgt automatisch unter Last, während des
Betriebs. Dies sorgt für bessere Prüfergebnisse, spart Zeit, da die Ausgänge nicht abgeschaltet werden
müssen, um die Ausgangsabgriffe oder -bereiche zu ändern. Im Gegensatz zu den Einzelbereichs-
Stromverstärkern sorgt dies für eine höhere Bürdenspannung bei niedrigeren Prüfströmen. Die konstante
Ausgangsleistung macht es in vielen Fällen überflüssig, dass zum Prüfen von Hochlastrelais Stromkanäle
parallel und/oder in Reihe geschaltet werden müssen.
Im Folgenden sind typische Ausgangsströme und die damit verbundenen verfügbaren Werte für die
Bürdenspannung für den Stromkanal SMRT33/43/36/46 aufgeführt
die Bemessungsleistungen sind in Effektivwerten für Wechselstrom und Spitzenleistungsbemessung
angegeben. Die angegebenen Arbeitszyklen basieren auf einer typischen Umgebungstemperatur.
Ausgangsstrom
1 Ampere
4 Ampere
15 Ampere
32 Ampere
45 Ampere 5
60 Ampere
200 Watt DC
Der Ausgang des Stromverstärkers ist vor Kurzschlüssen geschützt und thermisch geschützt gegen
anhaltende Überlasten. Bei einem offenen Stromkreis oder einer thermischen Überlastung schaltet sich
der Verstärker automatisch aus. Wenn das STVI angeschlossen ist, wird dem Benutzer eine Meldung
angezeigt, die angibt, welche Bedingung vorliegt. Wenn die AVTS-Software verwendet wird, wird eine
ähnliche Meldung angezeigt.
1.4 Binäreingänge und -ausgänge
Abbildung258: Binäreingänge und -ausgänge
1 und 2
deutlich gekennzeichnet und logisch gruppiert. Die Oberseite des Geräts ist von Gerät
zu Gerät unterschiedlich. Das bedeutet, dass Binäreingang/-ausgang 1 immer belegt
ist, während Binäreingang/-ausgang 2 je nach Konfiguration möglicherweise nicht
belegt ist. Die N-Version besteht aus einer Systemplatine, die nur über die Strom- und
Kommunikationsanschlüsse verfügt. Die P-Version verfügt über 8 zusätzliche Binäreingänge, vier
5 Der Stromkanal des SMRT33/43 ist hinsichtlich der VA-Bemessung und der Bürdenspannung mit dem
Stromkanal des SMRT36/46 identisch. Der Stromkanal des SMRT33/43 ist auf maximal 45 Ampere im
Vergleich zu 60 Ampere für SMRT36/46 begrenzt.
296

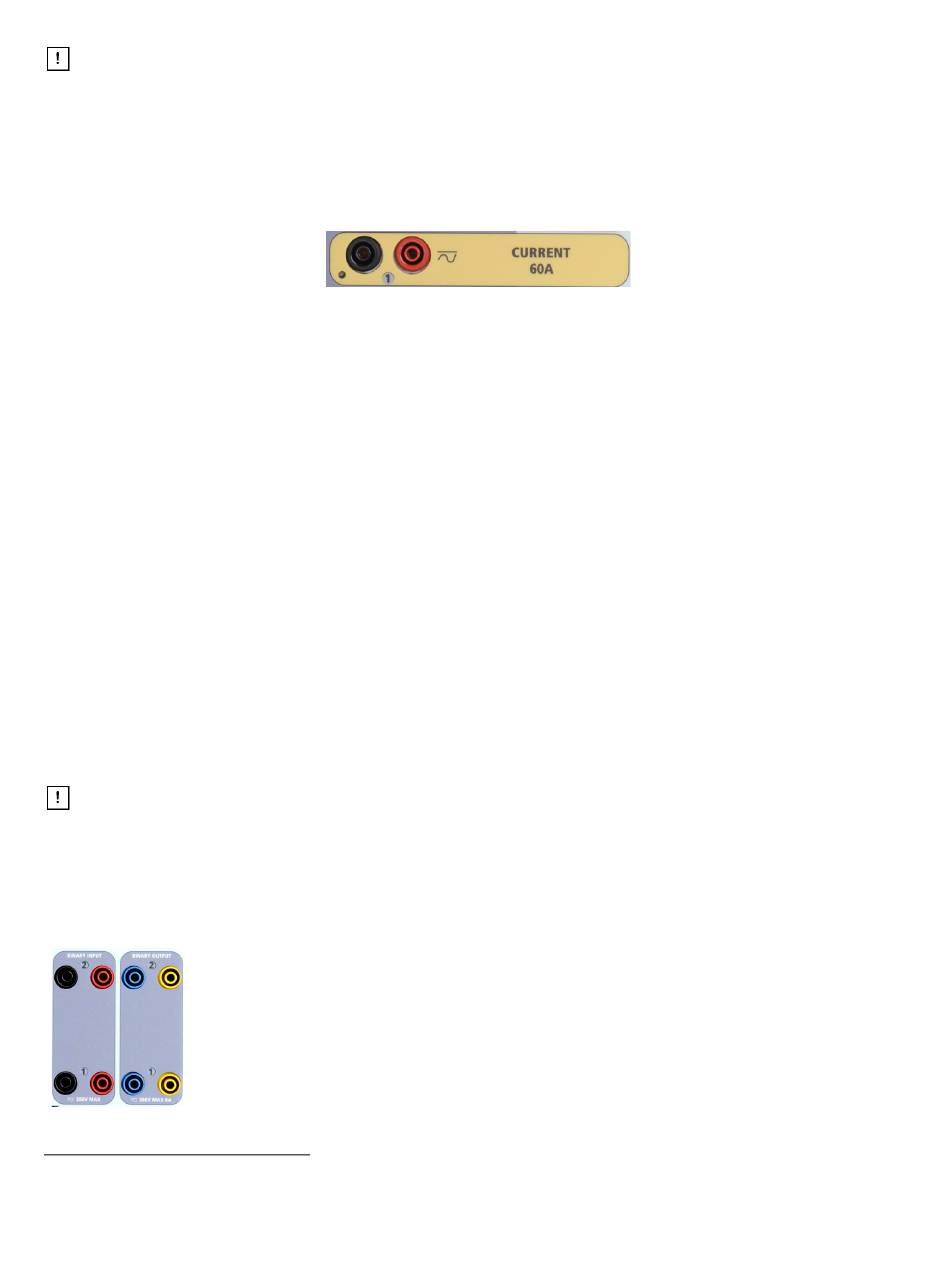

Abbildung 257 Stromkanal SMRT36/46
Leistung
15 VA
200 VA (282 Spitze)
200 VA (282 Spitze)
200 VA (282 Spitze)
300 VA (424 Spitze)
300 VA (424 Spitze)
5
. Der Ausgangsstrom pro Kanal und
Max V / Arbeitszyklus
15,0 Veff dauerhaft
50,0 Veff dauerhaft
13,4 Veff dauerhaft
6,25 Veff 15 Minuten
6,67 Veff 1,5 Sek.
5,00 Veff 1,5 Sek.
Binäreingänge und -ausgänge sind
Teil 81757
Rev 15; Datum: 06/2018
