unterschiedliche Spannungsschwellenwerte. Für typische Testanwendungen haben die Binäreingänge 1
und 2 einen festen Spannungsschwellenwert von 5 Volt. Binäreingang 3 hat einen festen Schwellenwert
von 5 Volt. Zur Überwachung von TTL-Signalen haben die Binäreingänge 4 bis 6 einen festen
Schwellenwert von 3 Volt. Die Binäreingänge 7 und 8 weisen zudem feste Schwellenwerte von 5 Volt,
und die Binäreingänge 9 und 10 einen festen Schwellenwert von 30 Volt aus (für rauschbehaftete
Testumgebungen). Eine höhere Schwellenspannung trägt dazu bei, falsche Auslöseimpuls aufgrund
einer verrauschten Quelle zu vermeiden. Niedrigere Schwellenwerte ermöglichen das Starten und
Stoppen des Zeitgebers aus TTL-Spannungssignalen. Die zulässige Spannung beträgt 5 bis 300 Volt AC
oder 5 bis 300 Volt DC, Strombegrenzungswiderstände bieten Schutz.
1.4.1.1.4 Starten des Zeitgebers.
Der Zeitgeber kann beim Einschalten ausgewählter Generatoren gestartet werden. Der Zeitgeber kann
gleichzeitig mit einer Änderung der Frequenz, des Phasenwinkels oder der Amplitude gestartet werden.
Er kann auch gleichzeitig mit einem Spannungs- oder Stromwellenformschritt gestartet werden.
1.4.2 Binärausgänge
Die Binärausgänge 1 und 2 sind für 300 V bei 8 A ausgelegt. Jeder Binärausgang kann als Schließer-
oder Öffnerkontakte konfiguriert werden und stellt dem zu prüfenden Gerät die entsprechende Logik
bereit. Die Binärausgänge 3 und 4 haben eine Nennleistung von 300 VAC/DC, 8 A und eine
Abschaltleistung von maximal 2000 VA (80 Watt DC) mit einer Ansprechzeit von weniger als 10 ms. Die
Binärausgänge 5 und 6 sind Hochgeschwindigkeitsausgänge und haben eine AC/DC-Nennspannung von
400 Volt Spitze, 1 Ampere und eine Ansprechzeit von typischerweise weniger als 1 ms.
Die Kontakte können so programmiert werden, dass sie öffnen oder schließen und so den Betrieb der
Leistungsschalter simulieren. Die programmierbare Wartezeit liegt zwischen 1 Millisekunde und 10.000
Millisekunden. Eine Messleitung mit Sicherungsschutz (abgesichert bei 500 mA) ist als optionales
Zubehör erhältlich, um ein unbeabsichtigtes auslösen der internen Sicherung der Binärausgänge 5 und 6
zu verhindern. Die Messleitung ist blau, sodass der Benutzer erkennt, dass sie für die blauen
Binärausgänge verwendet wird. Der Zylinderhalter der Messleitung ist CE-zertifiziert mit 1000 V, CAT III
und mit der Kennzeichnung FUSED 500 mA/1000 V/50 KA versehen.
1.5 Batteriesimulator

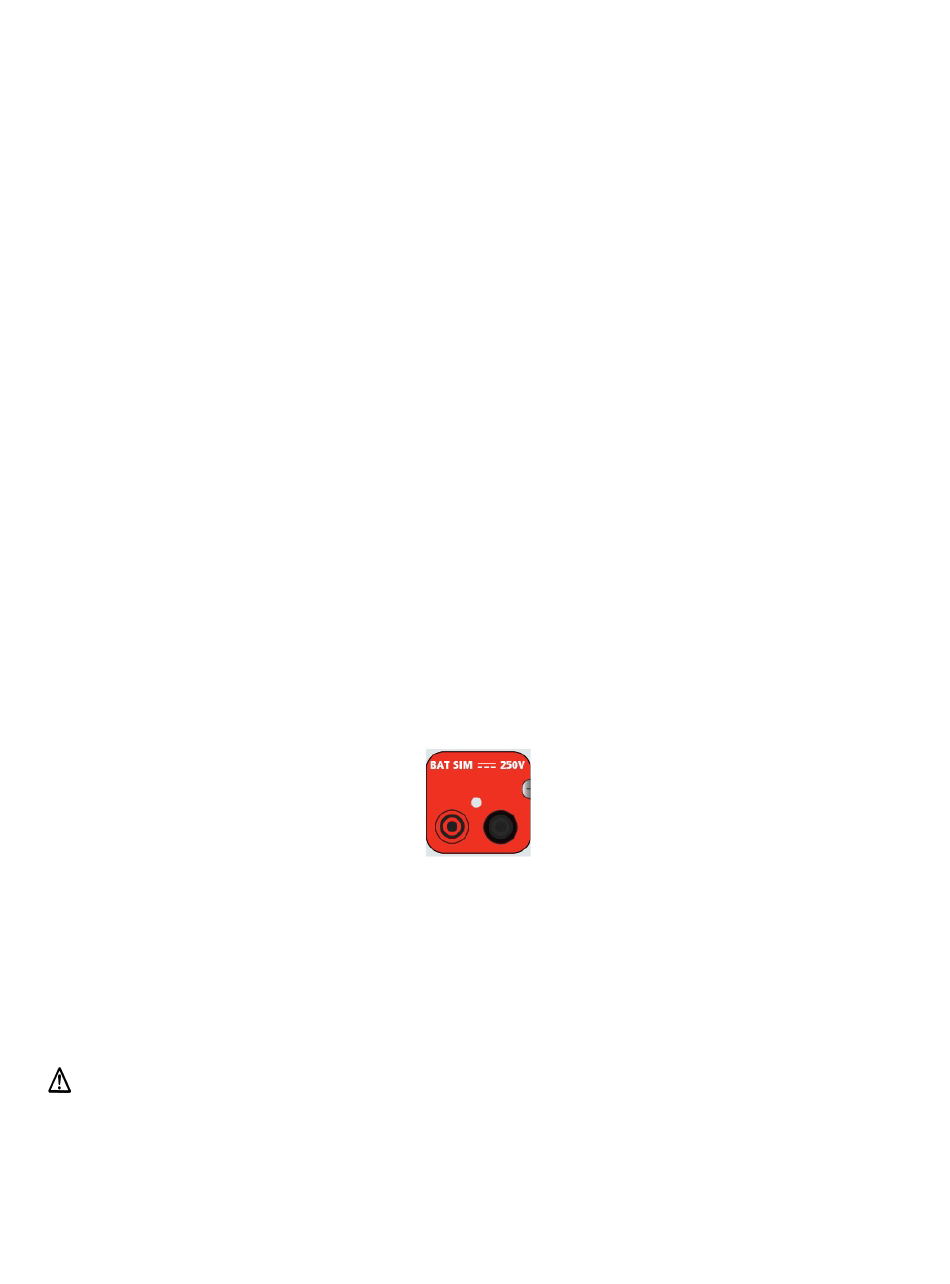

Abbildung 274
: Batteriesimulator (BAT SIM)
Das Modell SMRT36D umfasst einen Batteriesimulator, der einen variablen DC-Ausgang von 5 bis 250
VDC bei 100 Watt, max. 4 Ampere, bietet. Der Benutzer kann zwischen den normalen Einstellwerten von
24, 48, 125 oder 250 VDC wählen oder die gewünschte Ausgangsspannung in das dafür vorgesehene
Fenster eingeben, siehe „Konfigurationsbildschirm des STVI". Der Ausgang kann über den STVI-
Steuerungsknopf oder die Cursorpfeile nach oben/unten auf dem PC eingestellt werden (siehe Abschnitt
„STVI" in diesem Handbuch).
VORSICHT:
HINWEIS: Die DC-Spannung ist eingeschaltet und verfügbar, wenn der Ausgang über das
Touchpanel oder über einen Softwarebefehl eingeschaltet wird. Schließen Sie keine
Messleitungen an die Batterie-Anschlussklemmen an, ohne vorher die Messleitungen an die Last
anzuschließen!
