Megger STVI Benutzerhandbuch Seite 208

Drücken Sie diese Taste, um zum RTMS-Konfigurationsbildschirm zu gelangen. Weitere
Informationen zum Konfigurationsbildschirm finden Sie in Abschnitt 2.2.1 „Konfiguration".
3.10.5.2 ② Schaltfläche „Turn DC Supply On/Off" (DC-Versorgung ein-/ausschalten)
Schaltfläche zum Ein-/Ausschalten der DC-Versorgung: Der Batteriesimulator wird durch Drücken der
Taste ein- und ausgeschaltet. Die Farbe ändert sich: rot für EIN und schwarz für AUS. Die
anzuwendende Spannung wird mithilfe der Schaltfläche angezeigt und kann durch Drücken der
Konfigurationstaste geändert werden.
3.10.5.3 ③ Schaltfläche „Report Options" (Berichtsoptionen)
Drücken Sie diese Schaltfläche, um die Testergebnisse anzuzeigen.
3.10.5.4 ④ Schaltfläche „Synchronizer Relay Settings and Configuration Screen" (Sychronisator
Relaiseinstellungen und Konfigurationsbildschirm)
Mit der Schaltfläche „Return to the Synchronizer Characteristic Screen" (Zum Bildschirm
Synchronisatoreigenschaften zurückkehren) gelangen Sie zurück zum Relais- und
Testeinstellungsbildschirm.

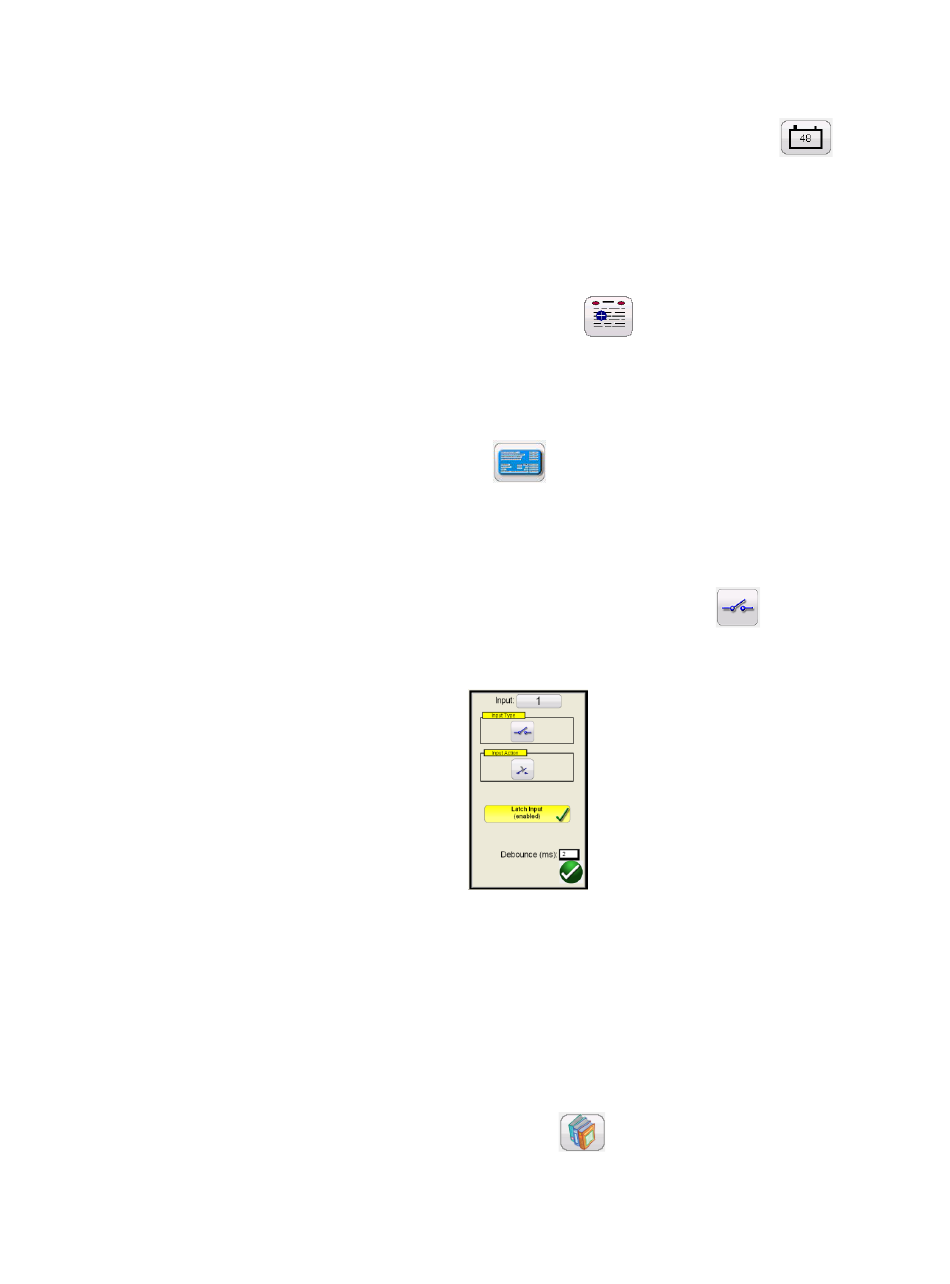

3.10.5.5 ⑤ Schaltfläche „Binary Input Settings" (Einstellungen Binäreingang)
Drücken Sie auf dieses Feld, um das Dialogfeld „Binary Input" (Binäreingang) anzuzeigen.
Die Standardeinstellungen sind: Binäreingang 1, potenzialfreie Kontakte, wie durch den Eingangstyp
angegeben, und als Eingangsaktion wird standardmäßig das Schließen der Öffnerkontakte
angezeigt. Um den Eingangstyp von potenzialfreien Kontakten in Spannung zu ändern, drücken Sie
auf das Symbol „Eingangstyp", und es ändert sich in Spannung. Um zum Öffnen von Öffnerkontakten
zu wechseln, drücken Sie auf das Symbol „Input Action" (Eingangsaktion). Das Öffnen geschlossener
Kontakte wird angezeigt. Zum Einstellen der Betriebszeit des Synchronisierelements wird der
Zeitgeber standardmäßig auf den Modus „Latched Input (enabled)" (Eingang gesperrt (aktiviert))
eingestellt. Dies bedeutet, dass der Zeitgeber beim Schließen des ersten Kontakts stoppt. Beachten
Sie, dass die Entprellzeit auf 2 Millisekunden eingestellt ist.
3.10.5.6 ⑥ Schaltfläche „Relay Library" (Relaisbibliothek)
Reserviert für zukünftige Verwendung. Wenn Sie auf „Relay Library" (Relay-Bibliothek) drücken, wird
eine Bibliothek mit relaisspezifischen Eigenschaften verschiedener Hersteller angezeigt.
208
:
:
:
Rev 15; Datum: 06/2018
:
:
Teil 81757
