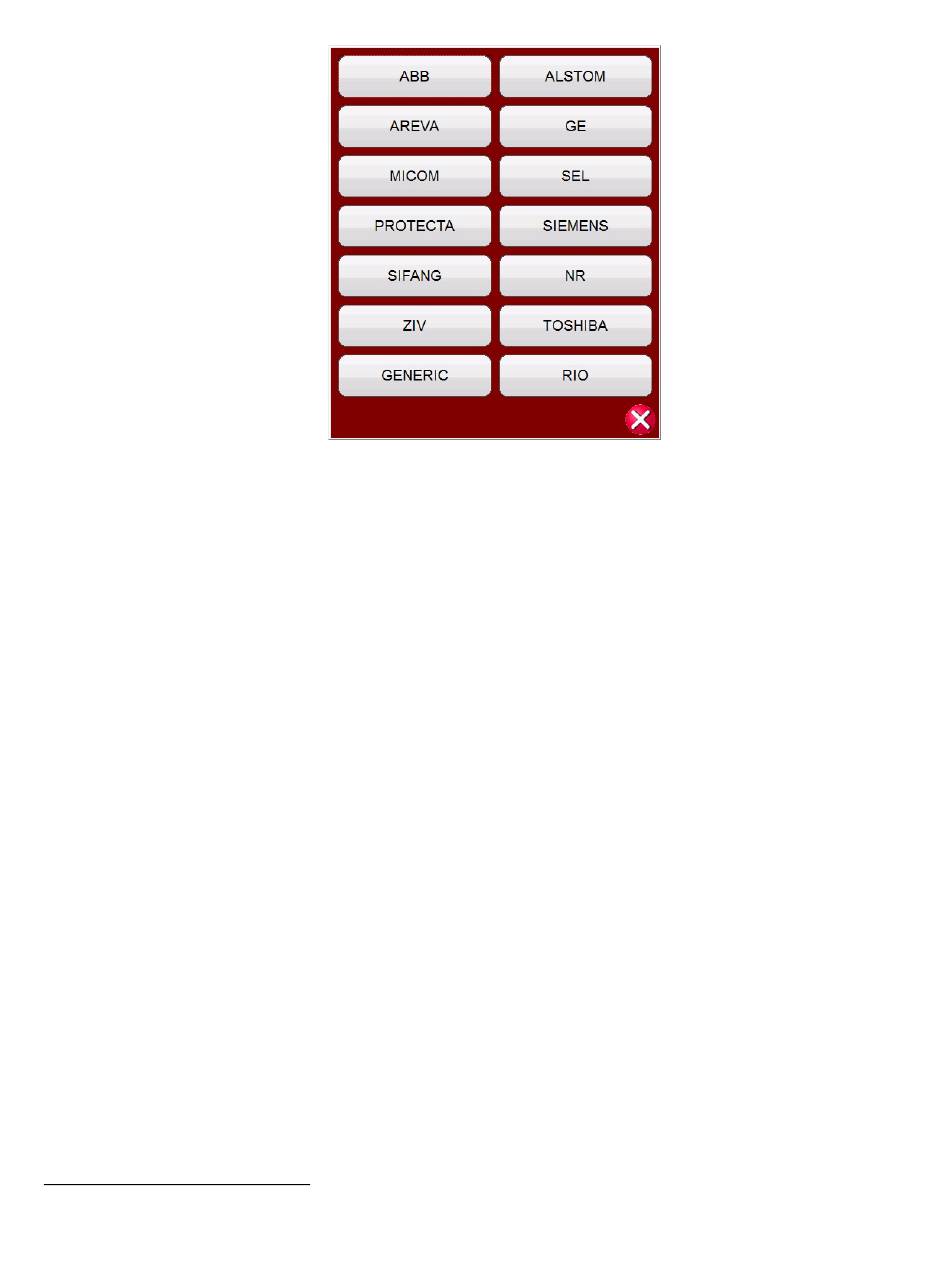

Abbildung 131: Auswahlbildschirm „Relay Library" (Relaisbibliothek)
Die RTMs-Software unterstützt den Import von Relaiseinstellungen in verschiedenen Dateiformaten;
siehe Abschnitt 3.1.7 „Relaiseinstellungen importieren". Die für die Impedanzrelaisprüfung
unterstützten Relaiseinstellungsimportdateien sind XRIO-, TEAX-, SEL RDB- und RTMS CSV-
Dateien. Wenn die Relaiseinstellungen nicht in einem der zuvor genannten Dateiformate vorliegen,
geben Sie die Einstellungen des Relaisherstellers manuell ein, und die Betriebseigenschaft wird aus
den eingegebenen Einstellungen erstellt. Beachten Sie, dass bestimmte Relais je nach
Benutzereingabe unterschiedliche Eigenschaften haben können. Wenn ein Relais mehrere
Eigenschaften aufweist, stehen Auswahlschaltflächen zur Verfügung. Zum Beispiel können bei Relais
der Schweitzer-Modelle SEL 311 und General Electric UR D60 Mho- oder Quad-Eigenschaften
ausgewählt werden. Die Einstellungsbezeichnungen ändern sich mit der Auswahl von Mho oder
Quad und der Auswahl von entweder Phase-zu-Erde oder Phase-zu-Phase.
3.6.4
RIO-Dateien
Durch Drücken der RIO-Schaltfläche wird ein Auswahlfenster mit spezifischen Relais angezeigt, die
nach Relaishersteller und Modellkennung sortiert sind
RIO-Dateien werden mithilfe von Relais- und Relaisprüfsoftware von verschiedenen Herstellern
erstellt. Sie können als Relaisimpedanzobjekte betrachtet werden, sind aber auch anderen
Eigenschaften wie Zeitamplitudengruppen zugeordnet. RIO-Dateien enthalten Daten für die
Eigenschaften eines bestimmten Relais mit spezifischen Einstellungen. Die Eigenschaftstypen
können in diesen Dateien erstellt und die Eigenschafteinstellungen des Relais aufgenommen
werden. Die RIO-Dateien enthalten also die spezifischen Relaiseinstellungen, die bei der Erzeugung
der RIO-Datei erstellt wurden. Die einzelnen Einstellungen können weder angezeigt noch angepasst
werden. Sollte eine Änderung der Einstellungen erforderlich sein, muss für die Prüfung des Relais
eine neue RIO-Datei erstellt werden. Sobald das Relais ausgewählt ist, wird der Benutzer zum COF-
Konfigurationsbildschirm weitergeleitet.
3.6.5
Impedanz - Click On Fault-Konfigurationsbildschirm
2
Erfordert, dass der Benutzer die gewünschten RIO-Dateien im Voraus in einen RIO-Dateiordner im Verzeichnis
Dokumente/PowerDB importiert.
143
2
.
Rev 15; Datum: 06/2018
Teil 81757
