Megger STVI Benutzerhandbuch Seite 74

Der Benutzer kann zwischen der Simulation eines Leiter-Erde- (d. h. A), Leiter-Leiter- (d. h. A-B) oder
dreiphasigen Kurzschlusses (d. h. ABC) wählen. Alle für den ausgewählten Fehlertyp berechneten
Werte werden automatisch berechnet und in die entsprechenden Wertefenster eingetragen.
3.1.21 Schaltflächen für Kanalamplitude, Phasenwinkel und Frequenz.
Durch Drücken oder Klicken auf das ausgewählte Fenster werden eine numerische Tastatur und ein
Dialogfenster angezeigt, in dem einzelne Werte oder mehrere Werte schnell und einfach eingestellt
werden können. Wenn Sie beispielsweise die Standardspannungswerte für alle drei Phasen ändern
möchten, geben Sie den gewünschten Spannungswert in das Eingabefenster ein und drücken Sie
dann die Schaltfläche „Balance" (Gleichgewicht)
Ausgangsspannung geändert. Das Gleiche gilt für Phasenwinkel und Frequenz.
3.2 Festlegen der Phasenwinkelbeziehungen
Betrachten Sie jedes V/I-Generatormodul als Vektorgenerator. Jedes Modul verfügt über eine interne
Nullreferenz als Referenz für seine Phasenwinkeleinstellungen, die auf dem STVI-Touchscreen oder
dem PC-Display anzeigt werden. Dies gilt für die Phasenwinkeleinstellungen zwischen Spannungs-
und Stromausgängen. Beim Einstellen eines Phasenwinkels zwischen zwei Ausgängen wird
empfohlen, einen Ausgang auf 0° zu setzen und den anderen Ausgang auf 0° zu verweisen. Dies
dient lediglich dem Bedienkomfort. Beim Einstellen eines Winkels hat der Bediener je nach
Einstellung des Standardphasenwinkels eine Vielzahl von Auswahlmöglichkeiten, siehe 2.3.1.3. In
der Engineering-Welt und in den folgenden Abbildungen zeigt das Diagramm für den Nacheilwinkel
eine negative Drehung und erzeugt Gegenkomponenten, während die Diagramme für Voreilwinkel
und +/-180 eine positive Drehung anzeigen, was eine normale Systemaktivität ist.
74

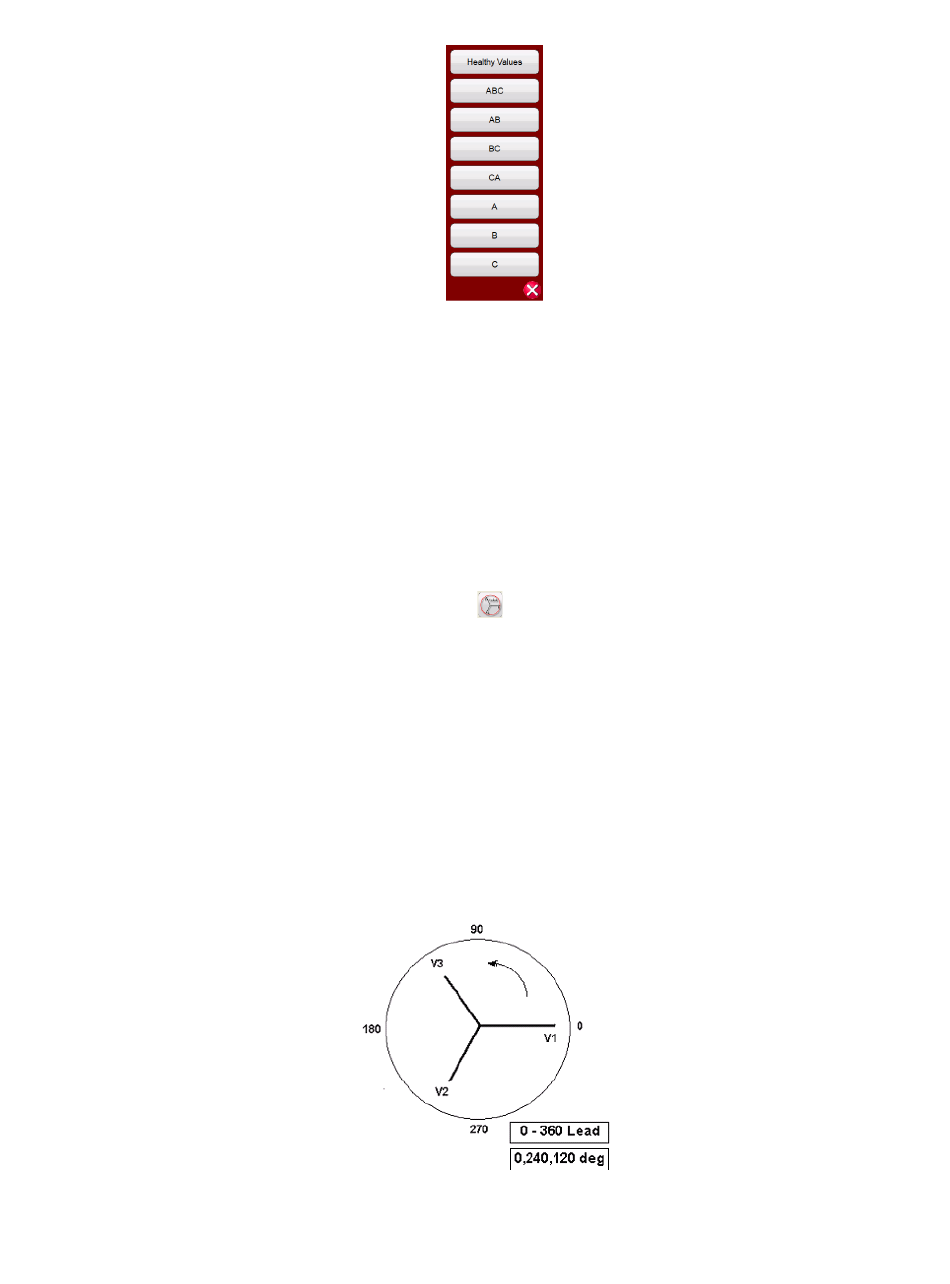

Abbildung 437: Fehlertypen
:
Abbildung 44 Diagramme Positive Phasendrehung
. Alle Werte werden in die gewünschte
Teil 81757
Rev 15; Datum: 06/2018
