Megger STVI Benutzerhandbuch Seite 80

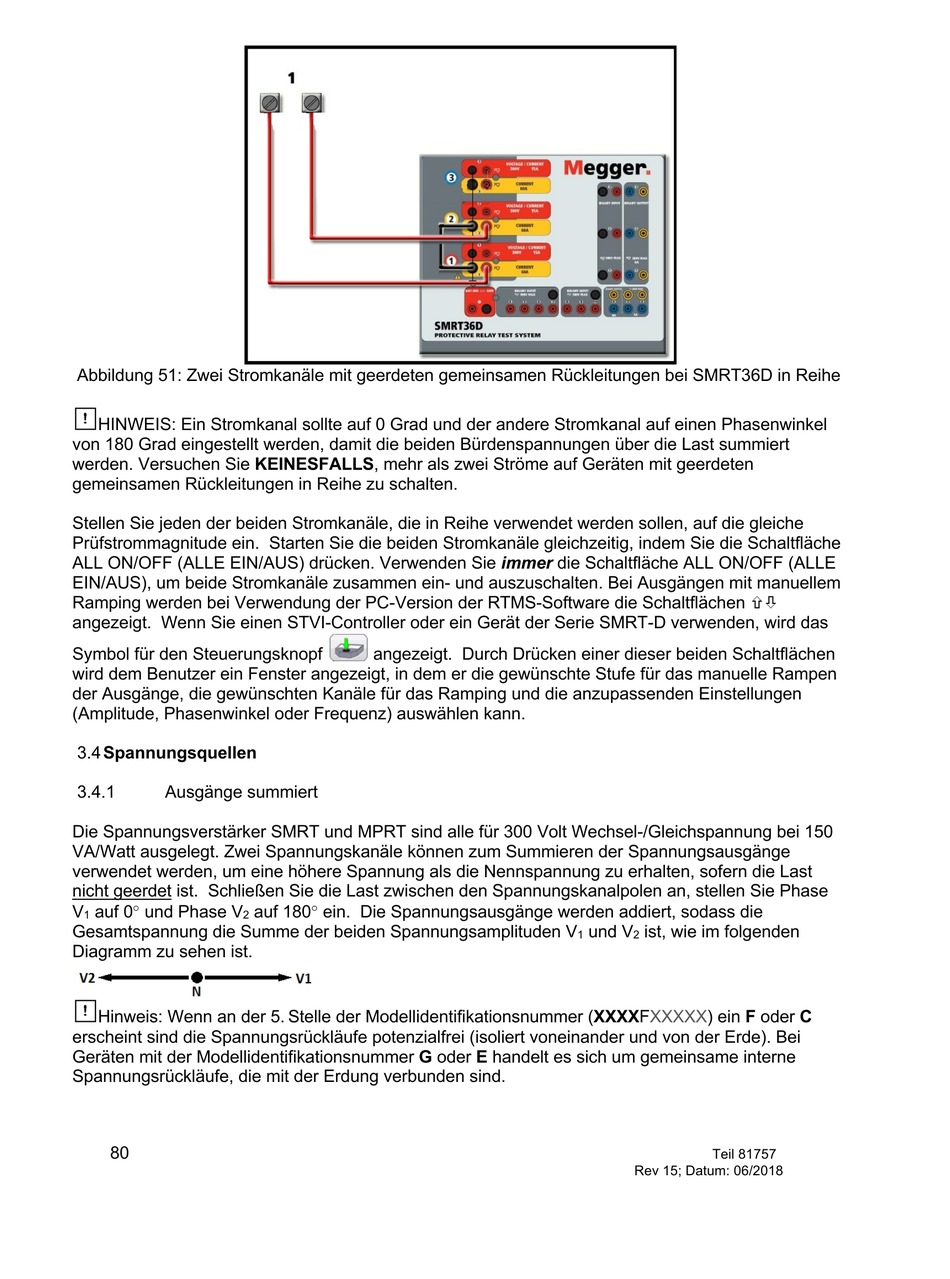

Abbildung 51: Zwei Stromkanäle mit geerdeten gemeinsamen Rückleitungen bei SMRT36D in Reihe
HINWEIS: Ein Stromkanal sollte auf 0 Grad und der andere Stromkanal auf einen Phasenwinkel
von 180 Grad eingestellt werden, damit die beiden Bürdenspannungen über die Last summiert
werden. Versuchen Sie KEINESFALLS, mehr als zwei Ströme auf Geräten mit geerdeten
gemeinsamen Rückleitungen in Reihe zu schalten.
Stellen Sie jeden der beiden Stromkanäle, die in Reihe verwendet werden sollen, auf die gleiche
Prüfstrommagnitude ein. Starten Sie die beiden Stromkanäle gleichzeitig, indem Sie die Schaltfläche
ALL ON/OFF (ALLE EIN/AUS) drücken. Verwenden Sie immer die Schaltfläche ALL ON/OFF (ALLE
EIN/AUS), um beide Stromkanäle zusammen ein- und auszuschalten. Bei Ausgängen mit manuellem
Ramping werden bei Verwendung der PC-Version der RTMS-Software die Schaltflächen ñò
angezeigt. Wenn Sie einen STVI-Controller oder ein Gerät der Serie SMRT-D verwenden, wird das
Symbol für den Steuerungsknopf
wird dem Benutzer ein Fenster angezeigt, in dem er die gewünschte Stufe für das manuelle Rampen
der Ausgänge, die gewünschten Kanäle für das Ramping und die anzupassenden Einstellungen
(Amplitude, Phasenwinkel oder Frequenz) auswählen kann.
3.4 Spannungsquellen
3.4.1 Ausgänge summiert
Die Spannungsverstärker SMRT und MPRT sind alle für 300 Volt Wechsel-/Gleichspannung bei 150
VA/Watt ausgelegt. Zwei Spannungskanäle können zum Summieren der Spannungsausgänge
verwendet werden, um eine höhere Spannung als die Nennspannung zu erhalten, sofern die Last
nicht geerdet ist. Schließen Sie die Last zwischen den Spannungskanalpolen an, stellen Sie Phase
V auf 0° und Phase V
1
Gesamtspannung die Summe der beiden Spannungsamplituden V
Diagramm zu sehen ist.
Hinweis: Wenn an der 5. Stelle der Modellidentifikationsnummer (XXXXFXXXXX) ein F oder C
erscheint sind die Spannungsrückläufe potenzialfrei (isoliert voneinander und von der Erde). Bei
Geräten mit der Modellidentifikationsnummer G oder E handelt es sich um gemeinsame interne
Spannungsrückläufe, die mit der Erdung verbunden sind.
80
angezeigt. Durch Drücken einer dieser beiden Schaltflächen
auf 180° ein. Die Spannungsausgänge werden addiert, sodass die
2
und V ist, wie im folgenden
1 2
Teil 81757
Rev 15; Datum: 06/2018
