(60 Grad voreilend unter der Annahme, dass die Standardphasendrehung auf 360 nacheilend
eingestellt ist) für V
, siehe folgende Abbildung.
2
4.2.2
T-Schaltung
Die zweite Methode zur Ermittlung einer dreiphasigen, dreiadrigen Spannungsquelle ist die sogenannte
T-Schaltung. Die in der nachfolgenden Abbildung gezeigte Methode ist einfacher in der Anwendung,
wenn eine asymmetrische Phase - zu -Phase-Fehlersimulation verwendet wird, da damit Berechnungen
vermieden werden. Um Verwechslungen bei Verwendung der T-Schaltung zu vermeiden, wird der
Spannungsausgang 1 als V
Spannungsausgang 2 wird als V
Spannungsausgang 3 wird als V
beliebige Kombination aus symmetrischen dreiphasigen Fehlern oder asymmetrischen Phase-zu-Phase-
Fehlerbedingungen kann einfach simuliert werden. Die folgende Abbildung zeigt diese
Phasenbeziehungen.
HINWEIS: Diese Methode sollte nicht für sehr niedrige Fehlerspannungen oder für Halbleiterrelais
verwendet werden, die empfindlich auf diese Art von Schaltung reagieren (d. h. 5 Volt oder weniger oder
zum Testen von ABB- oder Westinghouse-Relais vom Typ SKD).
4.3
3Ø, 4-Draht, Y-Schaltung
Ein dreiphasiges, vieradriges Potenzialsystem kann mit drei Ausgangsmodulen bereitgestellt werden.
Die Vektorbeziehungen werden unten referenziert. Die Y-Schaltung hat den Vorteil, dass sie eine höhere
Spannung zwischen den Leitungen (1,73 x Phase zu Neutral) liefern kann. Sie eignet sich ideal für die
Simulation von Phase-Erdschlussfehlern. Spannungskanal 1 ist als V
Phasenverhältnis auf 0° eingestellt ist. Spannungskanal 2 wird dann als V
120° festgelegt. Schließlich wird Spannungskanal 3 als V
festgelegt (für eine 1-2-3-Drehung gegen den Uhrzeigersinn). V
Spannungspotenzialverbindungklemmen der jeweiligen Prüfsets angeschlossen.
Hinweis: Wenn an der 5. Stelle der Modellidentifikationsnummer (d. h. 30P1F0A0S1
erscheint, sind die Spannungsrückläufe potenzialfrei (isoliert voneinander und von der Erde). Bei Geräten
334

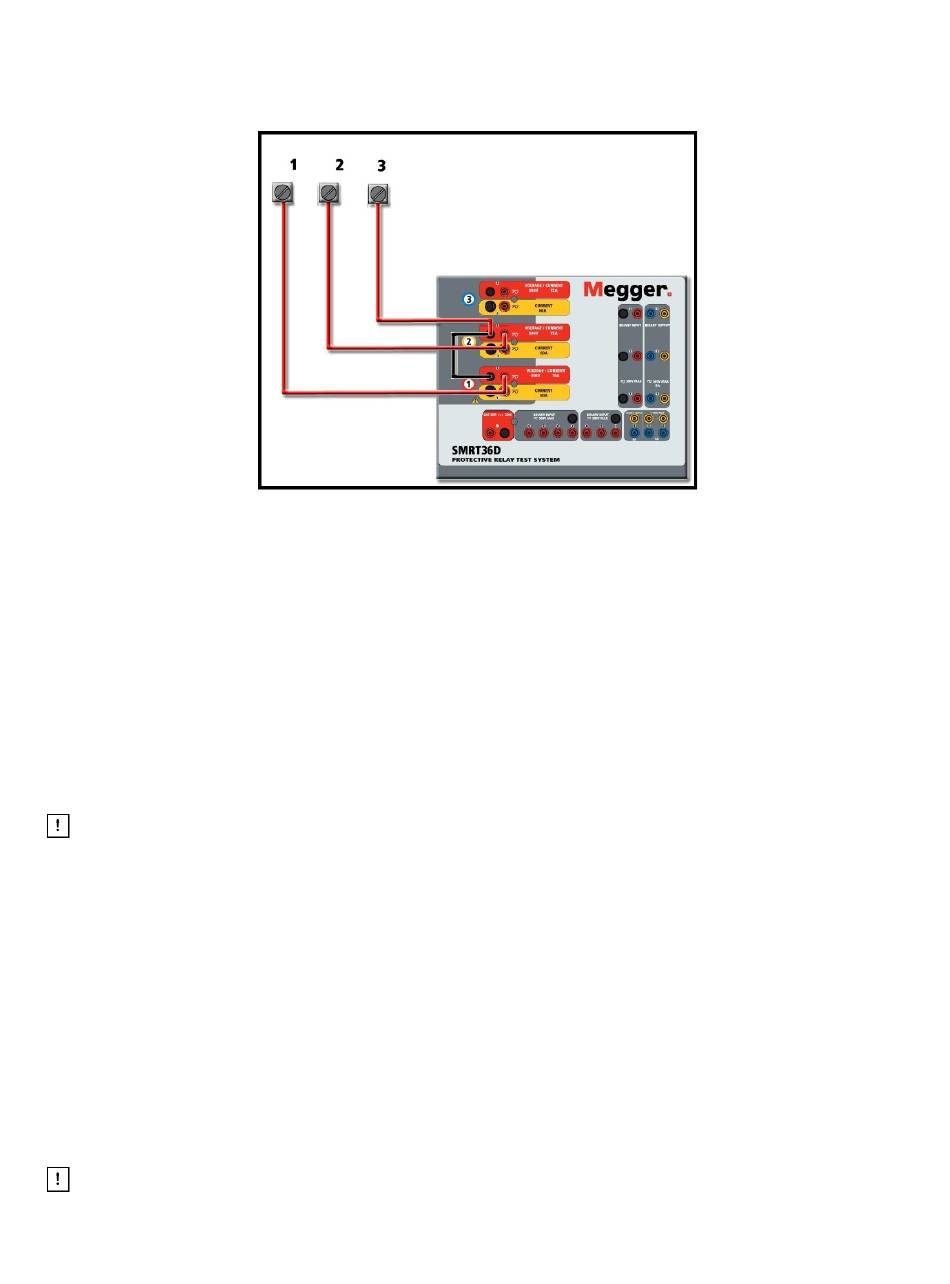

Abbildung 284: Dreiphasige offene Dreiecksschaltungen
bezeichnet und sein Phasenwinkel auf 0° eingestellt. Der
a
und sein Phasenwinkel auf 180° eingestellt. Und der
b
gekennzeichnet und sein Phasenwinkel auf 270° eingestellt. Eine
c
gekennzeichnet, dessen
a
mit einem Phasenwinkel von
b
bezeichnet und der Phasenwinkel auf 240°
c
, V
und V
sind an die
a
b
c
Rev 15; Datum: 06/2018
ein F oder C
)
Teil 81757
