Die Einstellwerte sind fast identisch mit den Einstellungen für die Impulsrampe. Anstelle des
Stufenwerts definiert der Benutzer jedoch die Endauflösung des endgültigen Suchinkrements. Bei
der Ausführung sucht die Steuerung schrittweise nach der Relaisanregung, beginnend mit dem/den
Vorfehlerwert(en). Der erste Ausgang ist die Vorfehlereinstellung und dann erfolgt eine Taktung auf
den/die Fehlerwert(e). Wenn innerhalb der Impulszeit eine Auslösung durch das Relais erfolgt,
erhöht sich der Fehlerwertausgang automatisch um 50 % der Differenz zwischen dem letzten
Betriebspunkt und dem Ruhepunkt. Wie bei der Impulsrampe wechselt der Ausgang zwischen
Vorfehler und den nächsten Fehlerwerten hin und her. Die bidirektionale Anregung und
Nichtanregung teilt sich sehr schnell in beide Richtungen auf, bis die Endauflösung erreicht ist.
Sobald die Endauflösung erreicht ist, werden die endgültigen Ansprechwerte angezeigt.
3.5.3.5 Beispiel für Überstromanregung EM (elektromechanisch)
In diesem Beispiel werden drei Stufenrampen verwendet, um den Ansprechpunkt des
Auslösekontakts eines elektromechanischen Überstromrelais zu bestimmen. Das Beispielrelais hat
eine Stufeneinstellung von 5 A. Die Zeitwahl wird irgendwo in der Mitte eingestellt, und die
Auslösekontakte sind normal geöffnet.

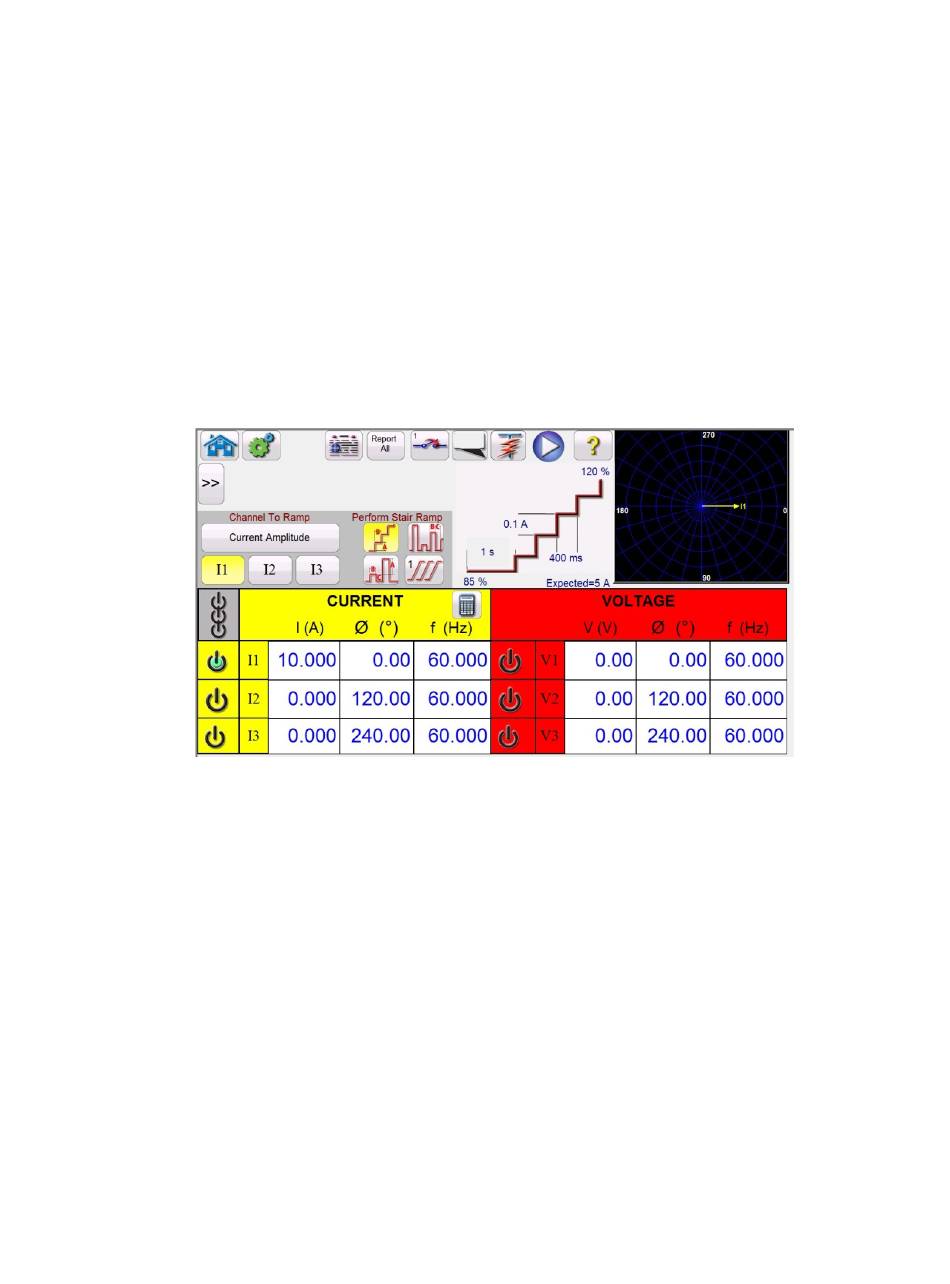

Abbildung 667: Beispiel für EM-Überstromanregung
Beachten Sie, dass im obigen Beispiel der Stromkanal I1 ausgewählt und auf den Wert 10 A
eingestellt ist. Es wird eine Stufenrampe mit drei Rampen ausgewählt.
Die grundlegende Funktion des Tests besteht darin, dass das Prüfset zweimal (10 A) den
Erwartungswerts von 5 A für eine Vorfehlerdauer von 1 Sekunde anlegt. Auf diese Weise kann die
EM-Festplatte die Auslösekontakte drehen und schließen. Je nach Einstellung der Zeitwahl kann eine
längere Vorfehlerdauer erforderlich sein. Der Prüfstrom wird um einen Prozentsatz
(Standardeinstellung 85 %) des erwarteten Werts vor dem Starten der Rampenfunktion gesenkt.
Dadurch öffnen sich die Auslösekontakte, und die Rampenphase beginnt bei einem Prüfstrom von
4,25 A (85 % * 5 A). Binäreingang 1 ist so programmiert, dass die Schließer-Kontakte schließen. Die
Stufe wird auf 0,1 A eingestellt, mit einer Verzögerung von 400 Millisekunden zwischen den Schritten.
Die zweite Rampe wird wie folgt programmiert.
