Megger STVI Benutzerhandbuch Seite 230

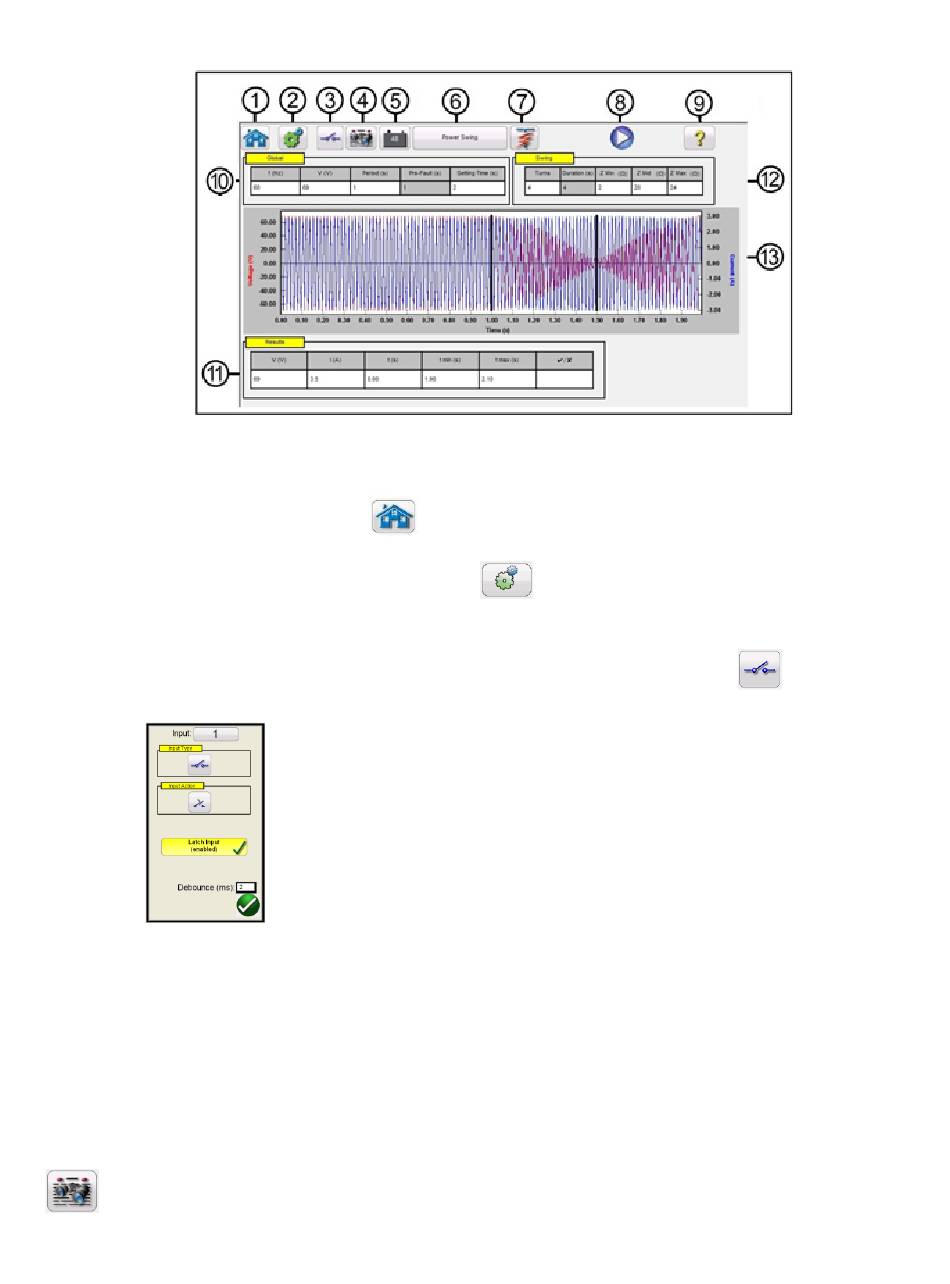

Abbildung 189 Beispiel für Messbildschirm „Leistungspendelung"
1. Durch Drücken der Startschaltfläche kehren Sie zum Bildschirm für den manuellen Test zurück.
2. Drücken Sie die Schaltfläche Systemkonfiguration , um zum Konfigurationsbildschirm der
RTMS-Software zu gelangen.
3. Drücken Sie die Schaltfläche „Binary Input Settings" (Einstellungen Binäreingang) , um das
Dialogfeld „Binary Input" (Binäreingang) anzuzeigen.
Die Standardeinstellungen sind: Binäreingang 1, potenzialfreie Kontakte, wie durch den Eingangstyp
angegeben, und als Eingangsaktion wird standardmäßig das Schließen der Öffnerkontakte angezeigt.
Um den Eingangstyp von potenzialfreien Kontakten in Spannung zu ändern, drücken Sie auf das Symbol
„Eingangstyp", und es ändert sich in Spannung. Um zum Öffnen von Öffnerkontakten zu wechseln,
drücken Sie auf das Symbol „Input Action" (Eingangsaktion). Das Öffnen geschlossener Kontakte wird
angezeigt. Zum Einstellen der Betriebszeit des Leistungspendelelements wird der Zeitgeber
standardmäßig auf den Modus „Latched Input (enabled)" (Eingang gesperrt (aktiviert)) eingestellt. Dies
bedeutet, dass der Zeitgeber beim Schließen des ersten Kontakts stoppt. Beachten Sie, dass die
Entprellzeit auf 2 Millisekunden eingestellt ist.
4. Wenn der Test abgeschlossen ist, drücken Sie die Schaltfläche „Report Options" (Berichtsoptionen)
. Mit dieser Schaltfläche wird das aktuelle Prüfergebnis zum Bericht hinzugefügt. Außerdem wird
