Megger STVI Benutzerhandbuch Seite 397

1.0 Betrieb
Das Gerät ist „modular" konzipiert. Alle Ein- und Ausgänge sind deutlich gekennzeichnet und
logisch gruppiert. Ein Nachlesen in der Betriebsanleitung sollte daher nicht erforderlich sein,
sobald der Bediener mit dem Prüfsystem vertraut ist. Die Oberseite des Geräts ist von Gerät zu
Gerät unterschiedlich, da in jedem Gerät bis zu vier optionale Spannungs-
/Stromgeneratormodule (VIGEN) oder optionale Messwandler-Eingangsanschlüsse montiert sein
können.
1.1 Allgemeine Beschreibung

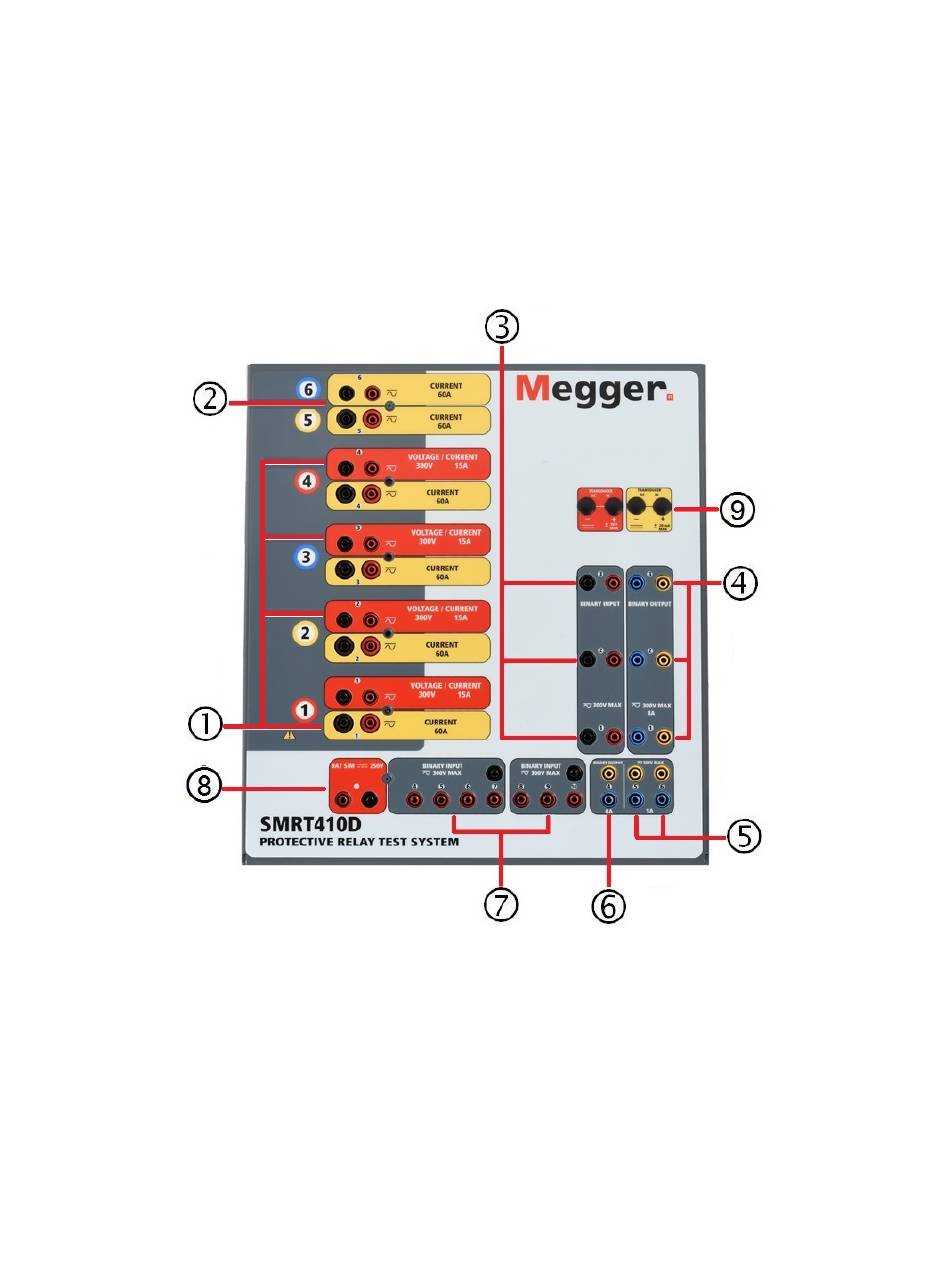

Abbildung 317: Oberseite SMRT410D (abgebildet mit potenzialfreien Rückführungen und
DIGEN-Optionen)
1.1.1 Oberseite
1. Spannung/Stromgeneratormodul (oder VIGEN)
Steckplätze verfügbar. Die Steckplätze sind von unten nach oben von 1 bis 4
durchnummeriert, wobei die oberste VIGEN Nummer 4 aufweist. Die vier Spannungen
und Ströme werden durch die rote und gelbe Umrandung der einzelnen Ausgangskanäle
angegeben. Die Spannungskanäle der Phasen A, B, C und D (V1, V2, V3 und V4) sind
durch die rote Farbe gekennzeichnet. Die Stromkanäle der Phasen A, B, C und D (I1, I2,
I3 und I4) sind durch die gelbe Farbe gekennzeichnet. Wenn die Spannungsgeneratoren
①
: Für die VIGEN-Module sind vier
