1.0
Betrieb
Das Gerät ist „modular" konzipiert. Alle Ein- und Ausgänge sind deutlich gekennzeichnet und
logisch gruppiert. Ein Nachlesen in der Betriebsanleitung sollte daher nicht erforderlich sein,
sobald der Bediener mit dem Prüfsystem vertraut ist. Die Oberseite des Geräts ist von Gerät zu
Gerät unterschiedlich, da in jedem Gerät bis zu drei optionale Spannungs-
/Stromgeneratormodule (VIGEN) installiert sein können.
1.1
Allgemeine Beschreibung

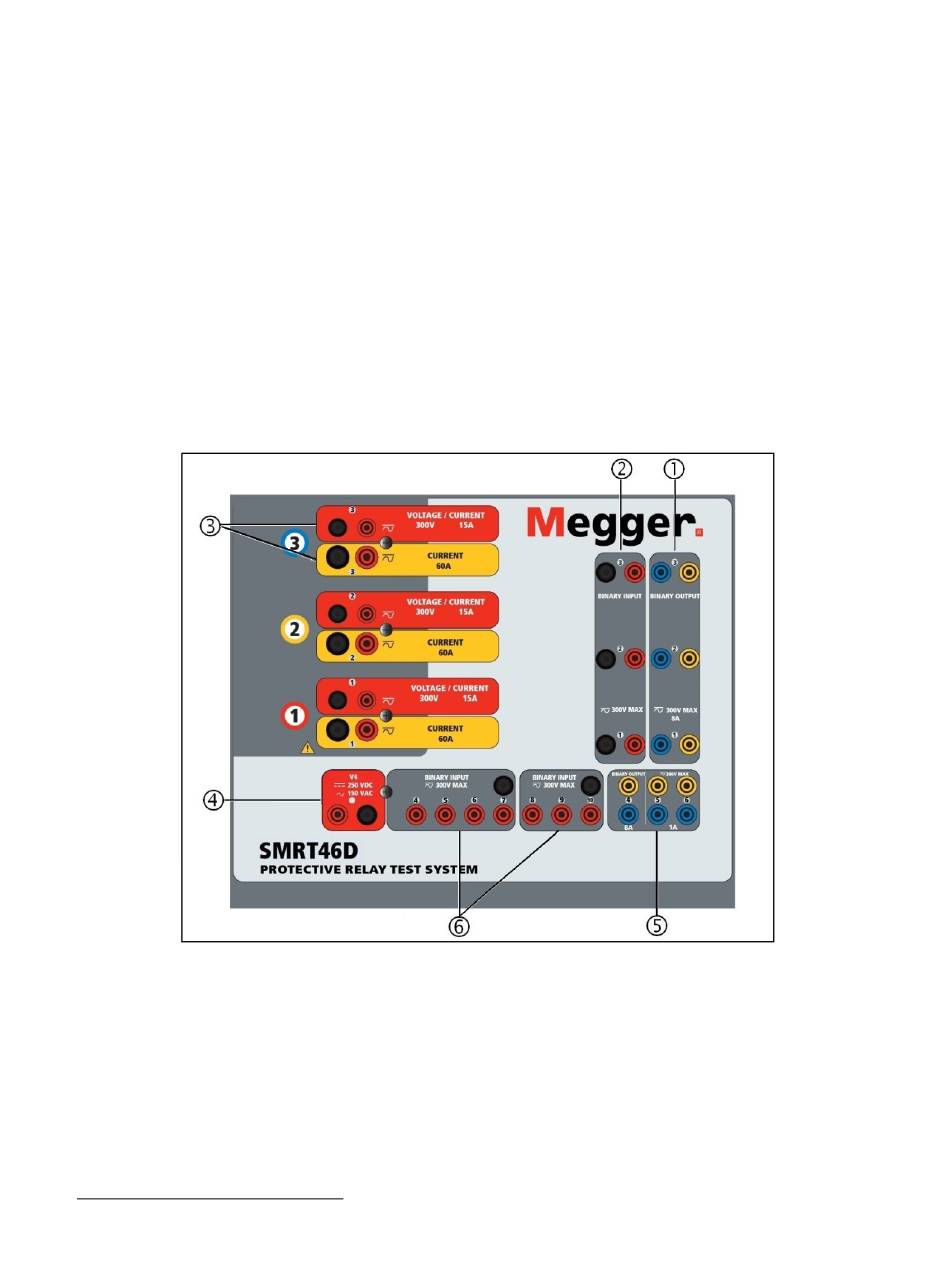

Abbildung 286: Oberseite SMRT46D (abgebildet mit Option für potenzialfreie Rückführungen)
1.1.1
Oberseite
7. ①Binärausgänge
Binärausgänge. Daher befinden sich bei einem Gerät mit mindestens 2 Kanälen 2
Binärausgänge auf der Oberseite (nummeriert mit 1 und 2). Der 3. Binärausgang wird
durch DC-Eingangsanschlüsse ersetzt, wenn das Gerät mit der Messwandleroption
bestellt wird. Jeder Binärausgang kann als Schließer- oder Öffnerkontakte konfiguriert
8
Bei Bestellung der optionalen Messwandler-Testfunktion wird die Anzahl der Binärausgänge und Eingänge um 1
reduziert.
8
– Die ersten drei VIGEN-Module umfassen Binäreingänge und
342
