Erstellen von Suchlinien

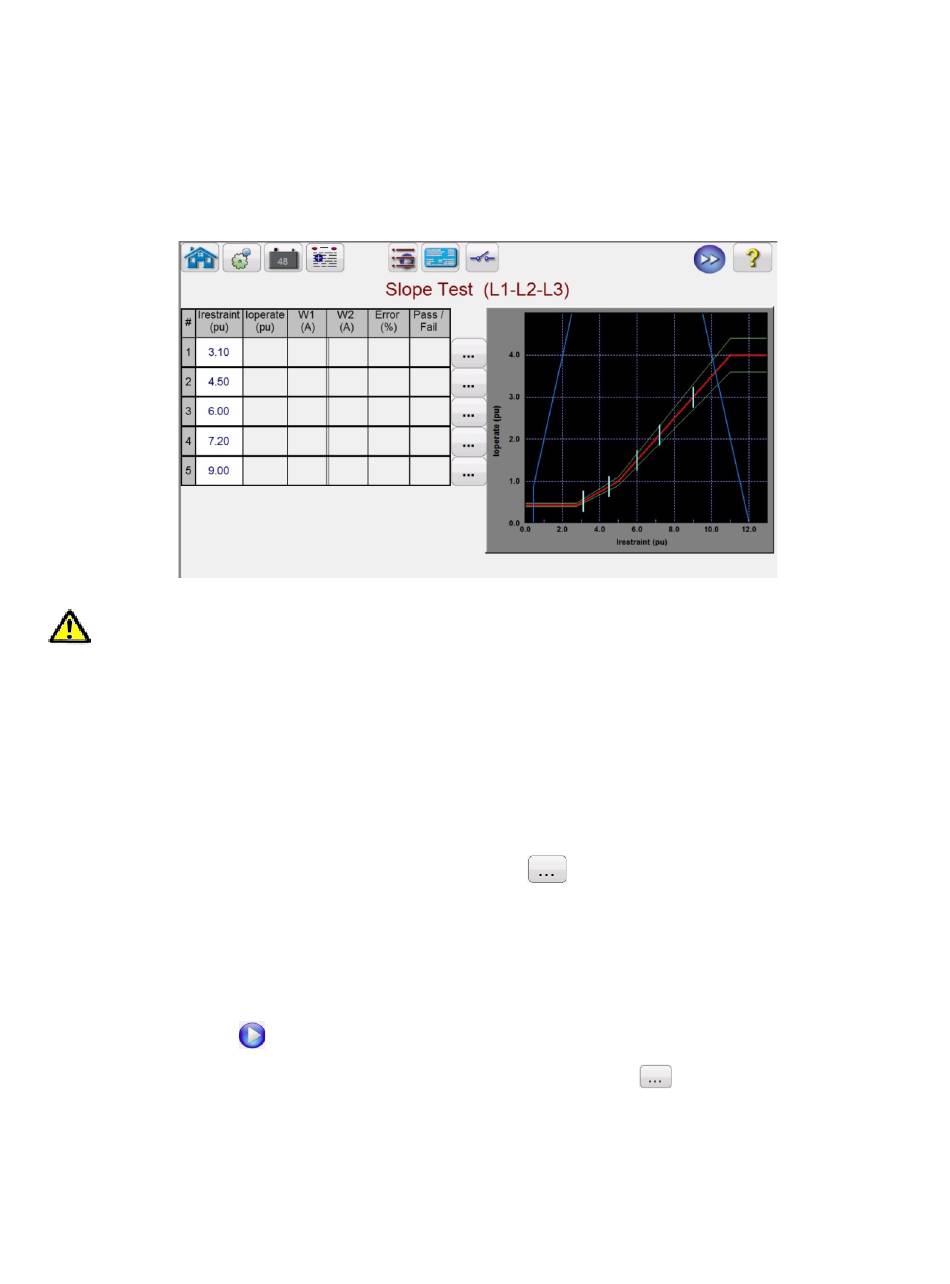

Nach Auswahl der Steigungsprüfung wird der Bildschirm „Slope Test" (Steigungsprüfung) geöffnet, der
die grafische Darstellung der Steigungseigenschaften des Relais enthält. Klicken Sie in das Fenster der
Charakteristik, um eine Suchlinie für die Steigungseigenschaft zu erstellen. Im folgenden Beispiel wurden
vier Prüflinien gezeichnet.
Beachten Sie die blauen Begrenzungslinien in der obigen Abbildung. Dieser Bildschirm für die
Steigungsprüfung basiert auf der Verwendung eines SMRT410 mit sechs Stromkanälen, die jeweils bis
zu 60 A liefern können. Daher gibt es praktisch keine Begrenzung hinsichtlich der Betriebs- und
Stabiliserungsströme. Bei Verwendung eines SMRT36/46 oder SMRT36D/46D mit den
Spannungskanälen, die in Ströme umgewandelt werden, erscheint von der rechten Seite der Grafik eine
blaue Grenzlinie, die je nach Relaiseinstellung den oberen Teil der Steigungseigenschaften überkreuzen
kann. Die zweite blaue Linie gibt die Grenzwerte für den maximalen Ausgangsstrom der konvertierbaren
Kanäle an und zeigt den Bereich der Steigungskennlinie an, der geprüft werden kann.
Wenn Sie eine Prüflinie versehentlich eingegeben haben und sie löschen möchten, drücken oder klicken
Sie auf die Schaltfläche „Run Edit" (Bearbeiten ausführen)
zugeordnet ist. Dem Benutzer wird eine Liste der Aktionen angezeigt, die ausgeführt werden können.
Eine der Aktionen ist Löschen. Wenn Sie auf die Schaltfläche „Delete" (Löschen) klicken, werden Sie von
der Software aufgefordert, das Löschen der Prüfungen zu bestätigen.
1. Drücken oder klicken Sie auf die blaue Schaltfläche „Run Single Test" (Einzelprüflauf
ausführen)
oder klicken Sie auf die Schaltfläche für die Prüfpunktoption
beginnt eine Prüflinie mit einem roten Pfeil mit dem Hochfahren der Suchlinie. Sobald der
Pfeil die zulässige Toleranzlinie erreicht, ändert sich die Farbe des Pfeils in Grün. Wenn das
Relais anspricht und sich der Prüfpunkt innerhalb der zulässigen Min/Max-Toleranzlinien
befindet, werden ein grüner Punkt sowie der Fehlerwert in Prozent zusammen mit der
202
zum Ausführen der Prüfungen. Um Prüfungen einzeln auszuführen, drücken
, die der ausgewählten Testnummer
. Wenn der Test beginnt,
