Kurven kann eine beliebige Amplitude, ein beliebiger Phasenwinkel oder eine beliebige Frequenz
angegeben werden. Diese Funktion wird normalerweise verwendet, wenn eine zweite, dritte oder
fünfte Oberwelle beim Prüfen von Transformator-Differenzialschutz mit Oberwellenstabilisierung
erzeugt werden soll.
3.1.13.1.3 Schaltfläche Custom (Benutzerdefiniert): Ermöglicht Benutzern die Anpassung der
angezeigten Werte durch Schreiben einer Skriptdatei.
3.1.13.1.4 Schaltfläche Symmetrical (Symmetrisch): Symmetrische Werte, Positiv-, Negativ- und
Nullsequenzwerte werden für Spannung und Strom neben dem Bildschirm „Vector Test" (Vektortest)
angezeigt. Weitere Informationen finden Sie in der Beschreibung zur Schaltfläche „Fault Calculator"
(Fehlerrechner).

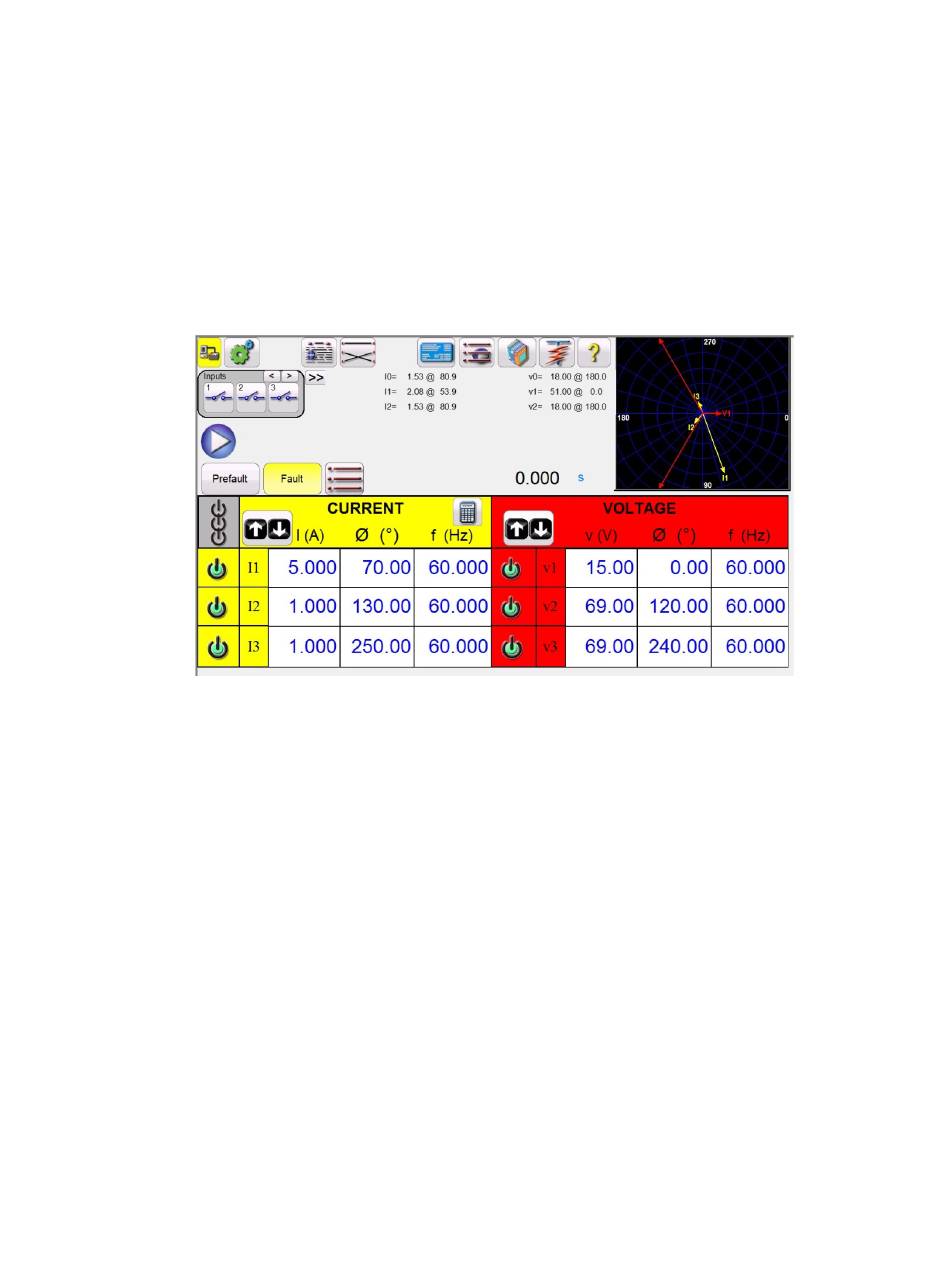

Abbildung 364: Anzeige symmetrischer Werte für einpoligen Erdschluss (Phase-Erde-Fehler)
3.1.13.1.5 Schaltfläche Power (Leistung): Die Werte für Leistungswerte, S, P, Q und Leistungsfaktor
(PF) werden angezeigt, je nachdem, welche Kanäle ausgewählt sind und welche Werte für
Spannung, Strom und Phasenwinkel eingestellt sind.
