3. Ausklappbarer Standfuß③: Das STVI kann als Handsteuergerät sowie über den
integrierten ausklappbaren Standfuß als Tischsteuergerät eingesetzt werden
4. STVI Ethernet Port ④: 100BaseTX PoE (Power over Ethernet)-Anschluss und gleichzeitig
SMRT-Verbindungsanschluss.
5. USB-Schnittstelle ⑤: USB 2.0-Schnittstelle für Typ A-Anschluss; hauptsächlich als
Kommunikations- und Steuerschnittstelle verwendet. Ein USB-Kabel ist nicht im
Lieferumfang des Prüfsets oder des optionalen Zubehörs enthalten. Zur Steuerung der
SMRT- oder MPRT8445-Geräte wird ein Ethernet-Kabel mitgeliefert, da das STVI über
Ethernet-Kabel mit Strom versorgt wird. Das STVI verfügt über eine integrierte virtuelle
Tastatur, kann vom Benutzer jedoch auch über eine USB-Tastatur mit Maus (einschließlich
Logitech Wireless-Maus) betrieben werden. Tastatur und/oder Maus sind nicht im
Lieferumfang des Zubehörs enthalten sind. Über den USB-Anschluss kann zudem die
SMRT-Firmware und die STVI-Software über einen USB-Stick aktualisiert werden. Darüber
hinaus kann er zum Herunterladen der STVI-Prüfergebnisse auf einen anderen PC mit
Power DB-Software verwendet werden, um sie zum Speichern oder Drucken
weiterzubearbeiten.
1.2 Terminologie
Im Folgenden werden die in diesem Handbuch verwendeten Akronyme, Begriffe und Definitionen
beschrieben:
1.2.1 Akronyme
AC Wechselstrom
CW Rechtsdrehend (im Uhrzeigersinn)
CCW Linksdrehend (entgegen dem Uhrzeigersinn)
DC Gleichstrom
GPS Globales Positionsbestimmungssystem
GUI Grafische Benutzeroberfläche
Hz Hertz
ID Identifikation
I/O Eingang/Ausgang
kHz Kilohertz
LCD Flüssigkristallanzeige
LED Leuchtdiode
MAG Magnitude
23

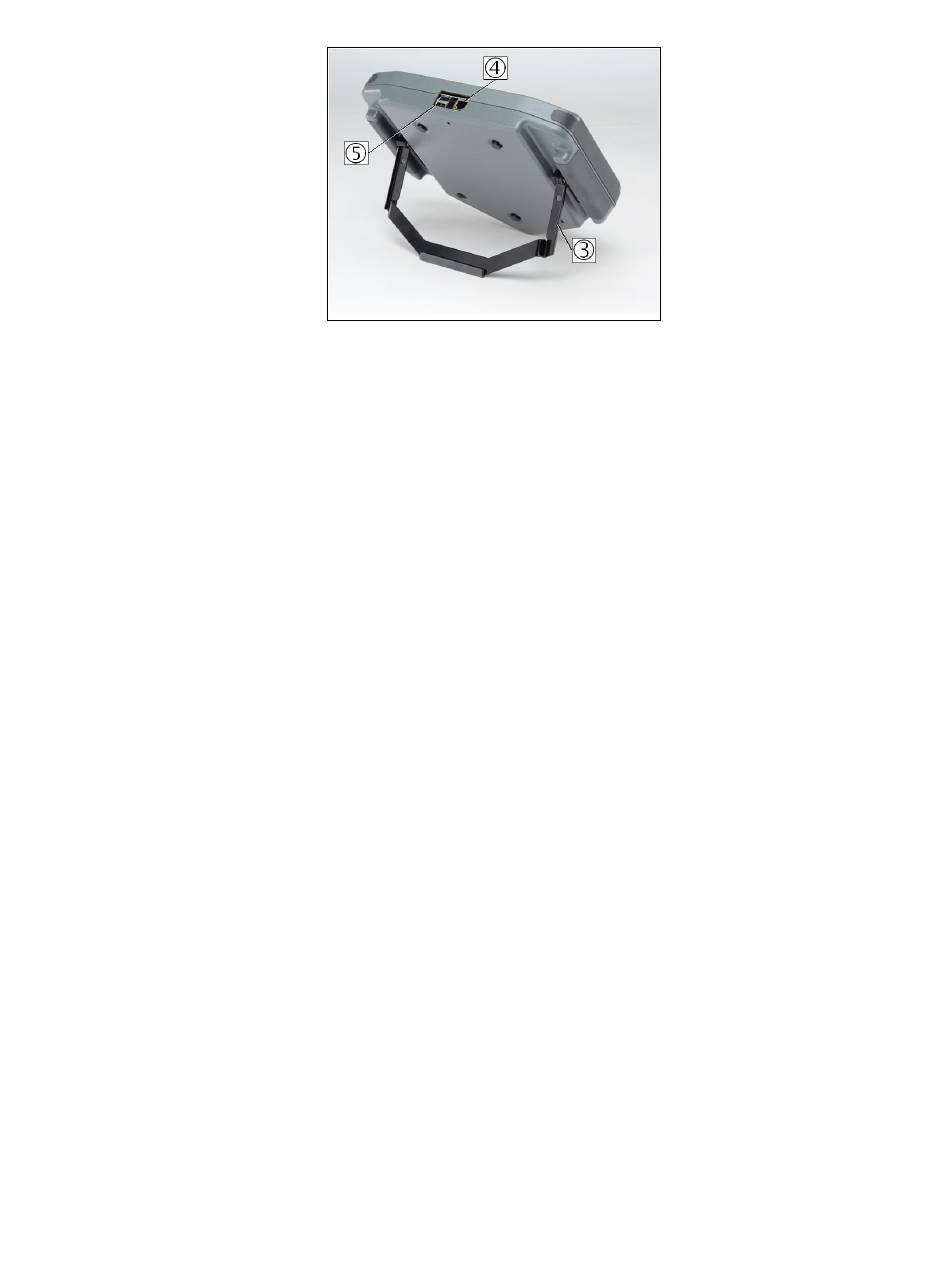

Abbildung 2: STVI-Rückansicht
