Bei Überstromtests mit unverzögerter Phase kann der Benutzer den Test durch Drücken der blauen
Schaltfläche „Run Single Test" (Einzeltest ausführen) durchführen. Dadurch wird ein Dialogfeld
geöffnet, in dem die verfügbaren Optionen ausgewählt werden können. Wenn der Benutzer einen
Prüfstrom auf einen Wert setzt, der die Kapazität des Verstärkers übersteigt, und dann den Test
auszuführen versucht, wird ein Warnfenster angezeigt, in dem erklärt wird, warum der Test nicht
ausgeführt werden kann. Der Benutzer hat die Möglichkeit, die Testanforderungen einzuschränken
oder die Parallelkanäle zu reduzieren. Siehe Abbildung unten.

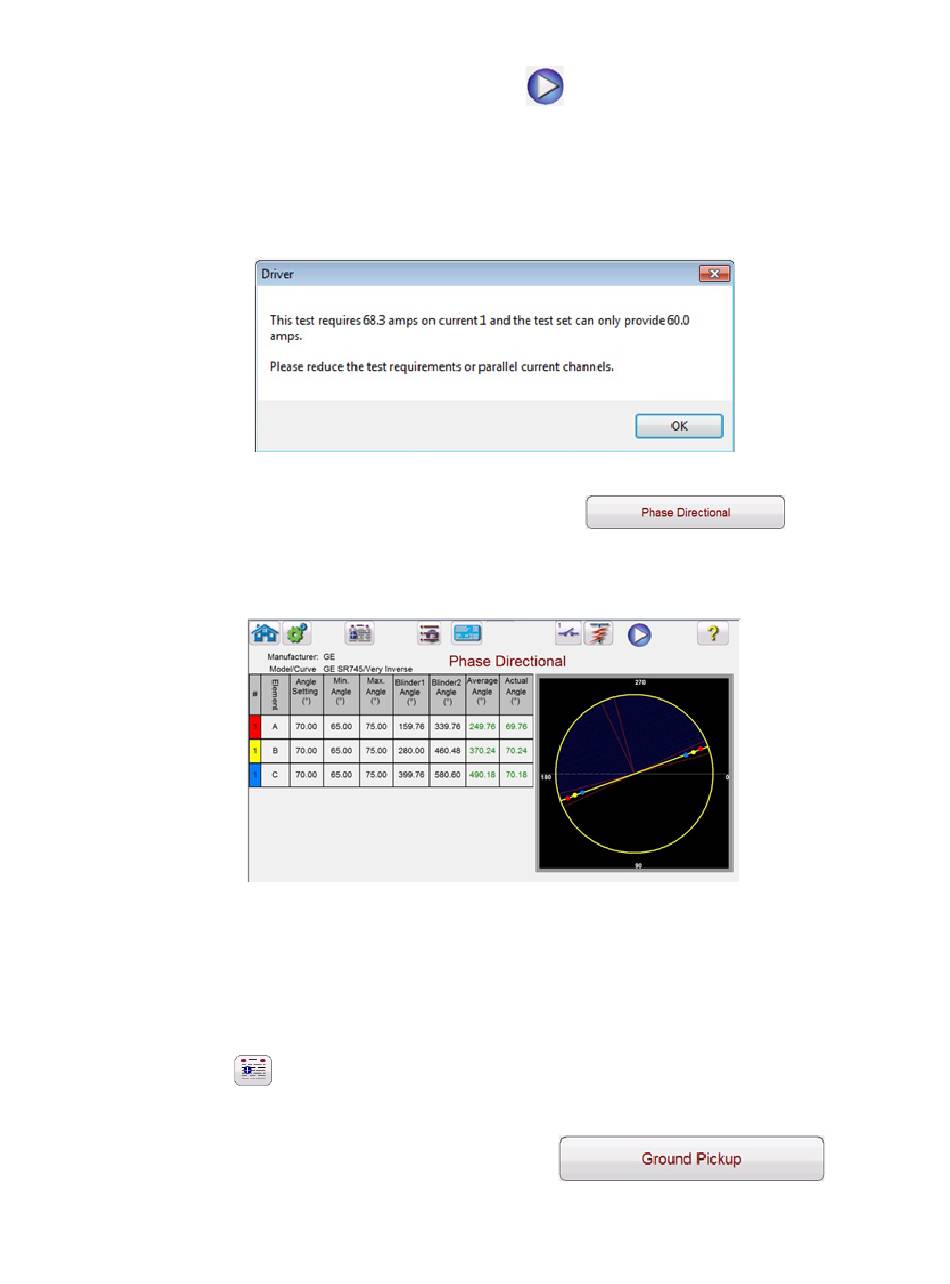

Abbildung 840: Warnmeldung
3.5.6.1.4.4 Schaltfläche „Phase Directional" (Phasenrichtung) :
Drücken Sie diese Schaltfläche, um zum Messbildschirm „Phase Directional" (Phasenrichtung) zu
gelangen.
Abbildung 851: Messbildschirm „Phase Directional" (Phasenrichtung)
In diesem Bildschirm kann der Phasenrichtungstest durch Drücken der blauen Schaltfläche „Run
Test" (Prüflauf) ausgeführt werden. Auf der rechten Seite des Testbildschirms kann der Benutzer
sehen, dass sich der Testzeiger in Echtzeit bewegt, während auf der linken Seite zu sehen ist, wie
sich die tatsächlichen Testwerte ändern. Nach Abschluss der Prüfung wird der max.
Drehmomentwinkel (MTA) berechnet und angezeigt. Wenn Sie auf die Schaltfläche „Report Options"
(Berichtsoptionen) klicken, werden die Bewertungen „Bestanden"/„Nicht bestanden" im Bericht
angezeigt.
3.5.6.1.4.1 Schaltfläche „Ground Pickup" (Anregung Erde) :
