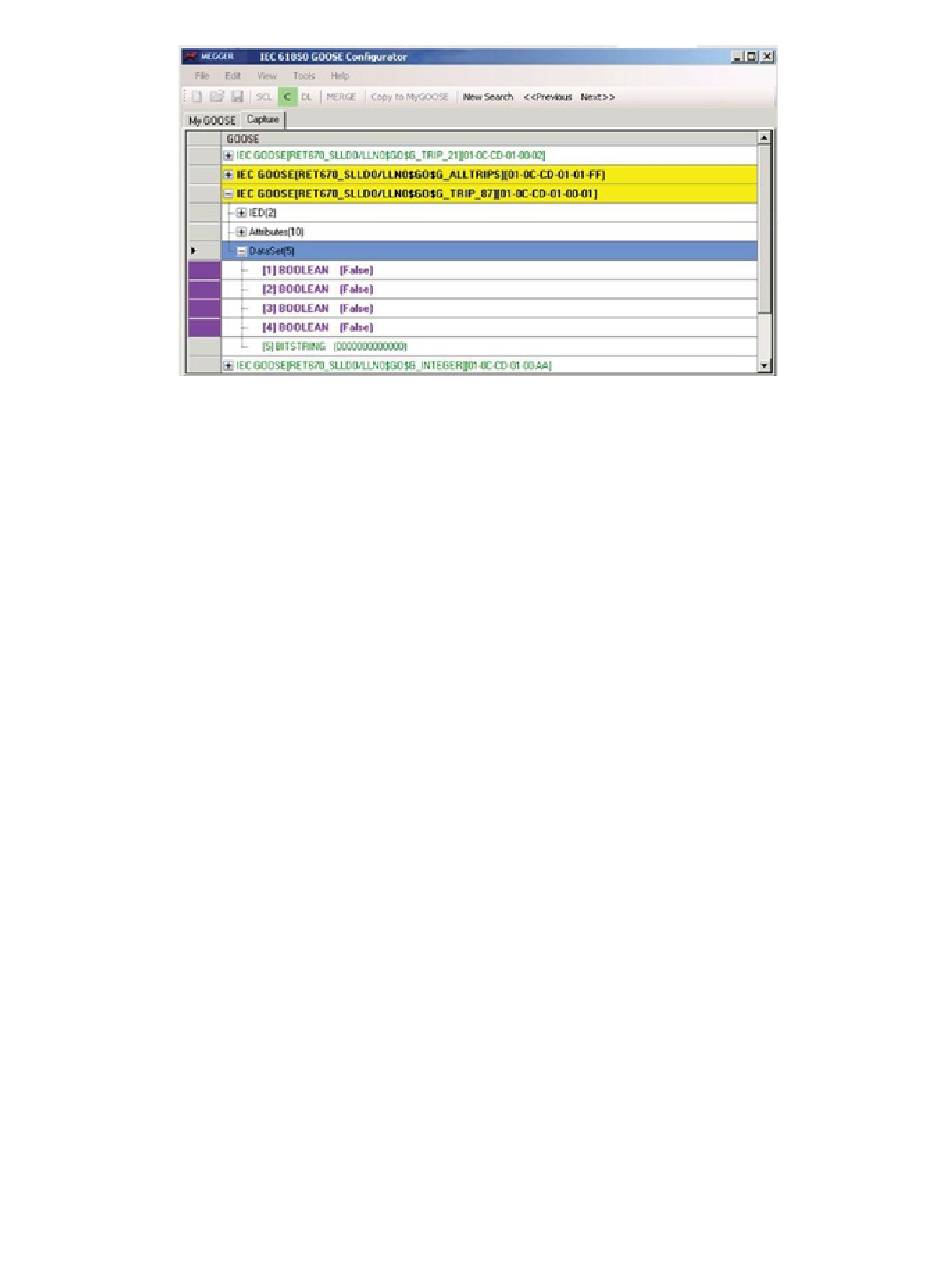

Abbildung222: Beispiel der Statusänderung erfasster GOOSE-Meldungen

3.15.5 Analyse der GOOSE-Meldungen

Es gibt viele verschiedene Arten von Nachrichten, die über dasselbe Netzwerk übertragen werden. Die im
MGC integrierte Erfassungsfunktion sorgt dafür, dass nur GOOSE-Meldungen angezeigt und alle
anderen Arten von Ethernet-Nachrichten herausgefiltert werden. Selbst wenn dadurch die Menge des zu
analysierenden Datenverkehrs verringert wird, muss möglicherweise noch eine erhebliche Menge an
Informationen ausgesondert werden, bevor die gewünschten Daten angezeigt werden.
Es gibt eine Reihe von Tools, mit denen die gewünschten Informationen aus dem Netzwerk gefunden
werden können,
z. B. VLAN-ID-Warndialogfeld, Filter, Zusammenführen und Bestätigung.
3.15.5.1 GOOSE-Filter
Die Anzahl der zu analysierenden GOOSE-Meldungen im Netzwerk kann sehr umfangreich sein, und die
gewünschten Nachrichten bei einer vollen Erfassung unter allen anderen Nachrichten zu finden, kann
schwierig sein. In diesem Fall bietet die Filterfunktion die Möglichkeit, alle anderen Meldungen als die zu
untersuchenden herauszufiltern. Wählen Sie zum Filtern eine GOOSE-Meldung auf einer beliebigen
Registerkarte aus, klicken Sie mit der rechten Maustaste auf diese Meldung und wählen Sie „Add To
GOOSE Filter" (Zu GOOSE-Filter hinzufügen). Dadurch wird die Meldung einer neuen Registerkarte mit
dem Namen FILTER hinzugefügt (sofern noch nicht vorhanden). Bei der nächsten Erfassung werden nur
Meldungen auf der Registerkarte „Filter" erfasst. Die Einstellungen für den Filter finden Sie unter „Tools"
(Extras) | „Preferences" (Voreinstellungen) | „GOOSE Filter Options" (GOOSE-Filteroptionen). Hier kann
auch ausgewählt werden, ob die GOOSE-Meldung, die dem Filter hinzugefügt wird, von der Registerkarte
entfernt werden soll, aus der sie ausgewählt wurde. Dies kann nützlich sein, um nachzuverfolgen, welche
Meldungen analysiert wurden.
3.15.5.2 MERGE (ZUSAMMENFÜHREN)
Bei der Erfassung von GOOSE-Meldungen im Netzwerk können andere GOOSE-Meldungen als erwartet
vorhanden sein. In diesem Fall können Sie mit der Funktion MERGE (Zusammenführen) überprüfen, ob
eine GOOSE-Meldung im Netzwerk von einer in der SCL-Datei beschriebenen GOOSE-Meldung
abweicht. Merge (Zusammenführen) vergleicht die in der SCL-Datei vorhandenen Nachrichten mit denen
der erfassten Sitzung. Wenn also Nachrichten aus dem Netzwerk erfasst werden und eine SCL-Datei
importiert wird, die Nachrichten enthält, die im Netzwerk verfügbar sein sollten, kann festgestellt werden,
ob die Nachrichten tatsächlich vorhanden sind und ob ein wichtiger Parameter der Nachrichten geändert
wurde. Eine ausführlichere Beschreibung der Verwendung von Merge (Zusammenführen) finden Sie im
nächsten Abschnitt.
