schneidet und endet beim Liniensegment 2 IBias (Wert pro Einheit) der Steigungskurve,
das im Fenster „Slope Line Segment" (Steigung Liniensegment) eingestellt wird.

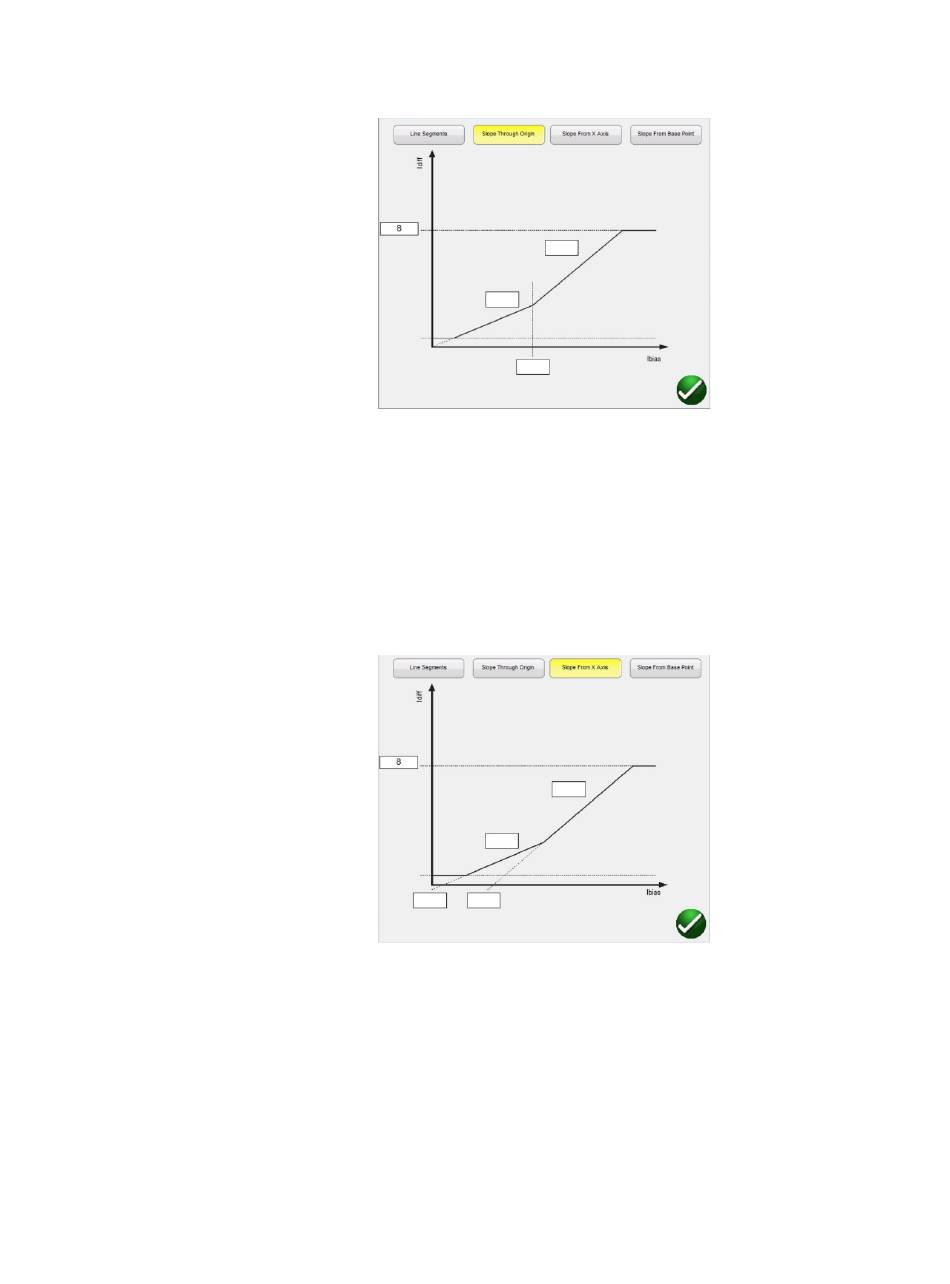

Slope From X Axis (Steigung von X-Achse): Die Linie startet auf der X-Achse beim Wert
I-Stabilisierung (Wert pro Einheit), der im Fenster „Line Segment" (Liniensegment)
eingegeben wird und steigt entsprechend dem in % eingestellten Gradienten. Das
Segment „Slope Line 1" (Steigungslinie 1) wird definiert durch die Stelle, an der sich die
Linie von Steigung 1 mit der minimalen Anregung (dargestellt durch die untere flache
Linie des Diagramms) schneidet und endet beim Liniesegment 2 IBias (Wert pro Einheit)
der Steigungskurve, das im Fenster „Slope Line Segment" (Steigung Liniensegment)
eingestellt wird.
Slope from Base Point (Steigung von Basispunkt): Das Liniensegment 1 der
Steigungskurve beginnt dort, wo der I-Stabilisierungswert (Wert pro Einheit) der X-Achse,
der im Fenster „Line Segment" (Liniensegment) eingegeben wurde, sich mit der
Minimum-Anregung (durch die untere flache Linie der Grafik dargestellt) kreuzt und steigt
entsprechend dem in Prozent eingestellten Gradienten. Der Liniensegment 1 der
Steigungskurve endet beim Liniensegment 2 IBias (Wert pro Einheit) der Steigungskurve,
das im Fenster „Slope Line Segment" (Steigung Liniensegment) eingestellt wird.
