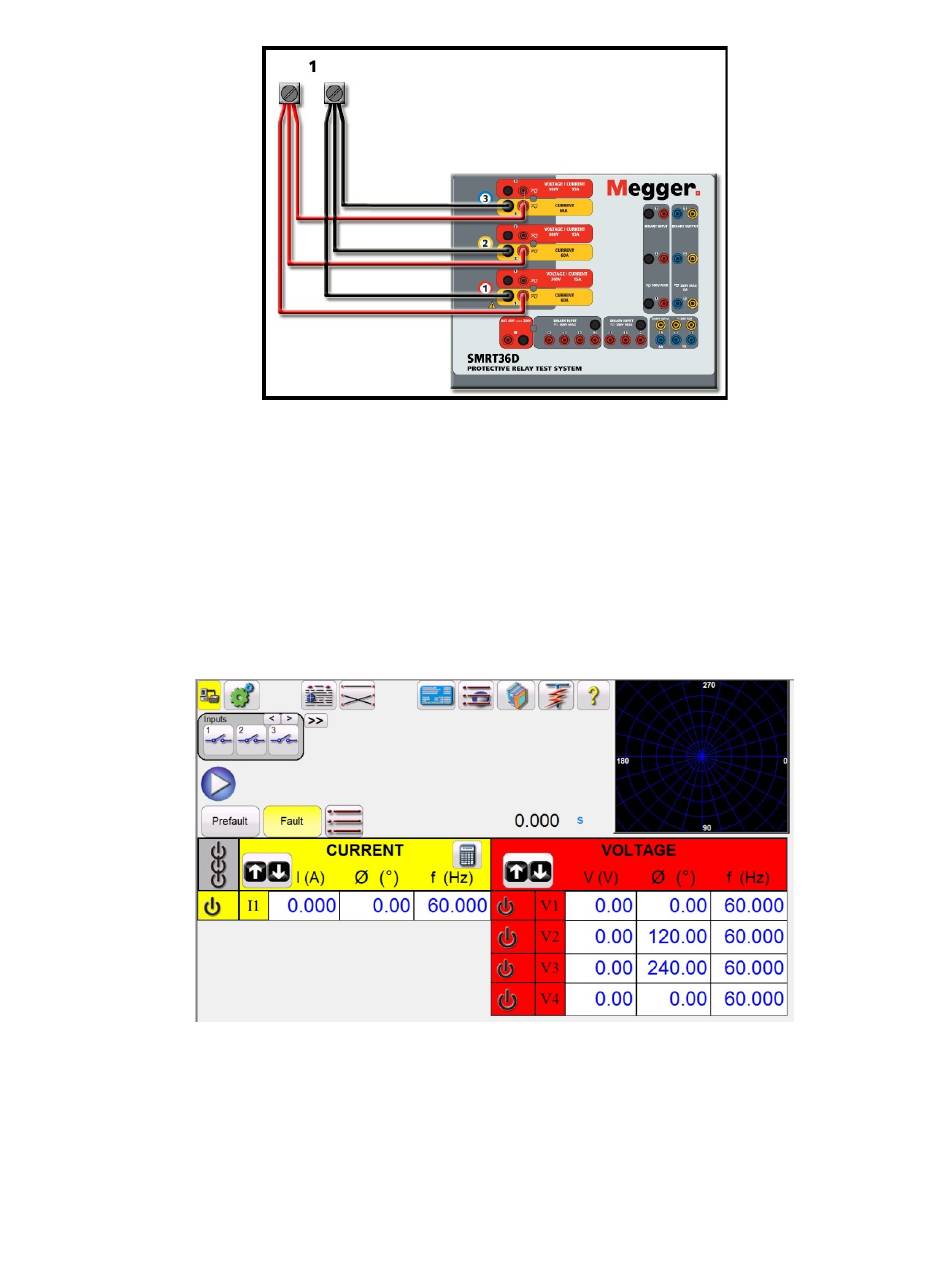

Abbildung 47: Parallelschaltung von drei Stromausgängen (SMRT36D)
3.3.1.1 Manueller Messbildschirm – Einphasig bis zu 180 Ampere
Wechseln Sie für die Geräte SMRT46/SMRT46D zum Konfigurationsbildschirm und wählen Sie den
Betriebsmodus Voltages – 1 Current @ 180 Amps (4 Spannungen – 1 Strom bei 180 A) aus.
Beachten Sie, dass für Benutzer von SMRT410- und SMRT410D-Geräten eine ähnliche
Einkanaloption verfügbar ist. Benutzer von MPRT8415/8430-Geräten müssen die Ausgangsströme
ähnlich wie bei dem älteren TVI manuell phasengleich einstellen. Benutzer von SMRT- und
MPRT8445-Geräten wird bei der Rückkehr zum Bildschirm für die manuelle Prüfung ein Stromkanal
angezeigt, ähnlich dem in der folgenden Abbildung.
Abbildung 48: Bildschirm für manuelle Prüfung – Einphasiger Betrieb Hochstrom
Die RTMS-Software stellt automatisch alle drei Ströme phasengleich ein und teilt den Strom
gleichmäßig zwischen den Stromverstärkern auf. Geben Sie bei der Einstellung eines Ausgangs
einfach den Wert des gewünschten Ausgangsstroms ein. Geben Sie beispielsweise für einen
Ausgang von 75 A 75 ein. Bei Verwendung eines SMRT33/43/36/36D/46/46D mit drei Stromkanälen
liefert jeder Stromverstärker 25 Ampere. Der Strom kann auch phasenverschoben werden. Geben
Sie einfach den gewünschten Phasenwinkel ein, sodass alle drei Ströme zusammen
phasenverschoben dargestellt werden.
