Megger STVI Benutzerhandbuch Seite 65

3.1.14 ⑭ Schaltfläche für die Einstellung von „Maximum Test Time" (Maximale Prüfdauer)/„Prefault
Time" (Vorfehlerzeit)/ „Post Fault Time" (Nachfehlerzeit)

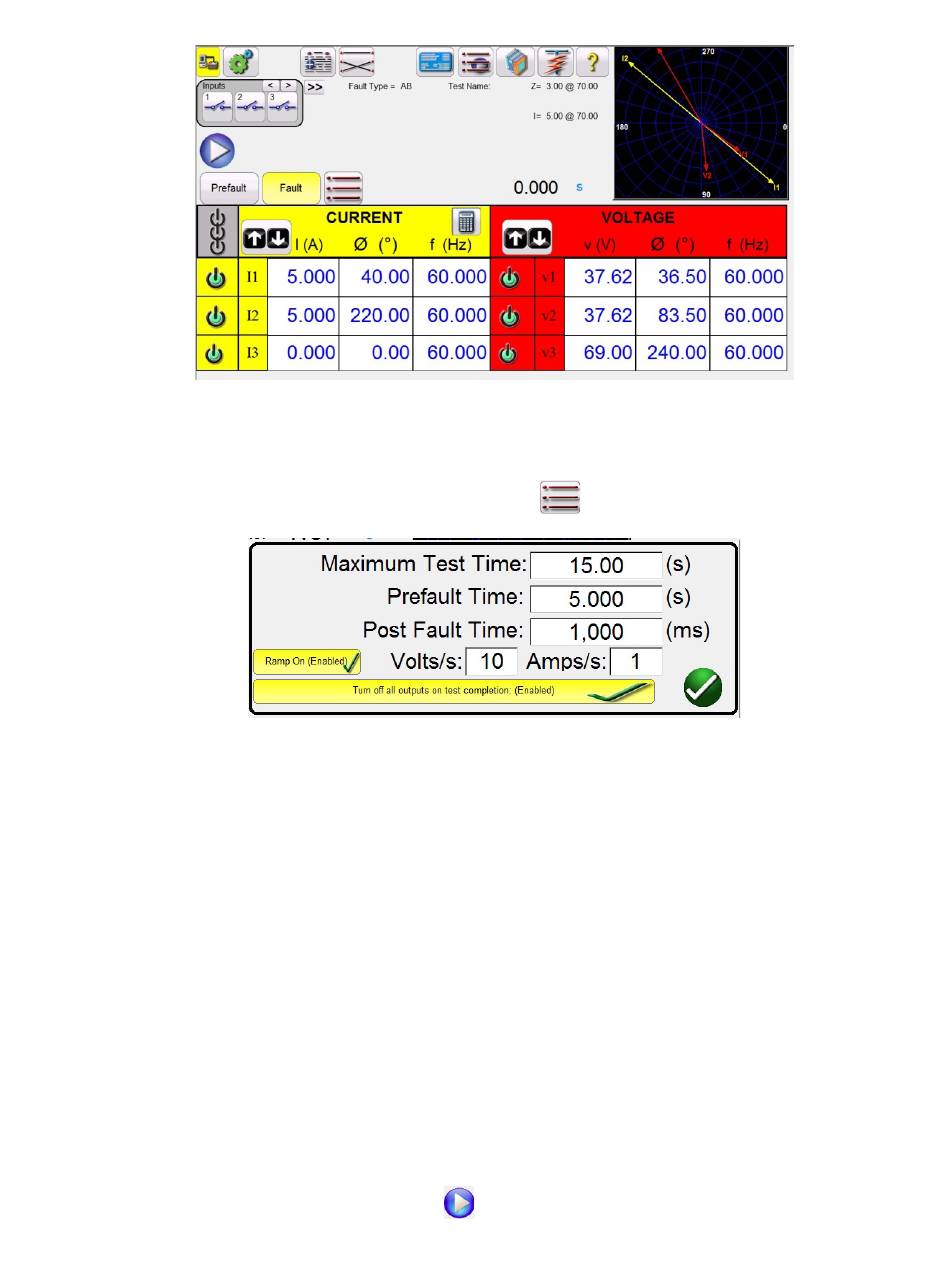

Abbildung 48: Beispiel für Einstellungen vor und nach Fehlern
Durch Drücken dieser Taste wird ein Einstellungsfenster geöffnet, in dem der Benutzer die
anzuwendende Zeit in Sekunden (s), Zyklen (Cy) oder Millisekunden (ms) für die maximale
Prüfdauer, Vorfehlerzeit und Nachfehlerzeit eingeben kann. Wenn die Schaltfläche „Ramp On"
(Anstieg Ein) aktiviert ist, kann der Benutzer außerdem die ausgewählten Kanäle so einstellen, dass
sie von den Standardwerten auf die Vorfehlerwerte bei den ausgewählten Volt/Sekunde und
Ampere/Sekunde hochgefahren werden. Wenn die Rampenfunktion aktiviert ist, werden die
Ausgänge beim Starten von Zeitmessprüfungen eingeschaltet und starten mit dem Hochfahren
gemäß der programmierten Anstiegsrate. Nach Erreichen der Vorfehlerwerte beginnt das Zeitfenster
mit dem Herunterzählen ab dem Vorfehlerzeitwert. Nach Ablauf der Vorfehlerzeit werden die
Fehlerwerte auf das zu prüfende Relais angewendet, und das Zeitgeber-Fenster beginnt zu zählen,
bis das Relais auslöst. Wenn die Abschaltautomatik am Binäreingang ausgeschaltet ist (siehe
3.1.13), kann die Nachfehlerzeit durch Aktivieren der Schaltfläche „Turn all outputs off" (Alle
Ausgänge ausschalten) aufgerufen werden. Wenn das Relais auslöst, stoppt der Zeitgeber und zeigt
die Betriebszeit des Relais an. Die Ausgänge bleiben für den für die Nachfehlerzeit eingegebenen
Wert eingeschaltet. Wenn die automatische Abschaltung im Konfigurationsbildschirm für den
Binäreingang aktiviert ist, werden die Ausgänge sofort nach dem Vorgang ausgeschaltet (siehe
Abschnitt 3.1.12 Dialogfeld „Binary Input" (Binäreingang)). Wenn das Relais nicht durch die
Einstellung „Maximum Test Time" (Maximale Prüfdauer) ausgelöst wurde, wird die Prüfung
angehalten und die Ausgänge werden automatisch ausgeschaltet.
3.1.15 ⑮ Schaltfläche „Run Test" (Prüflauf)
65
Abbildung 47: Beispiel für angezeigte Impedanzwerte
:
:
Teil 81757
Rev 15; Datum: 06/2018
