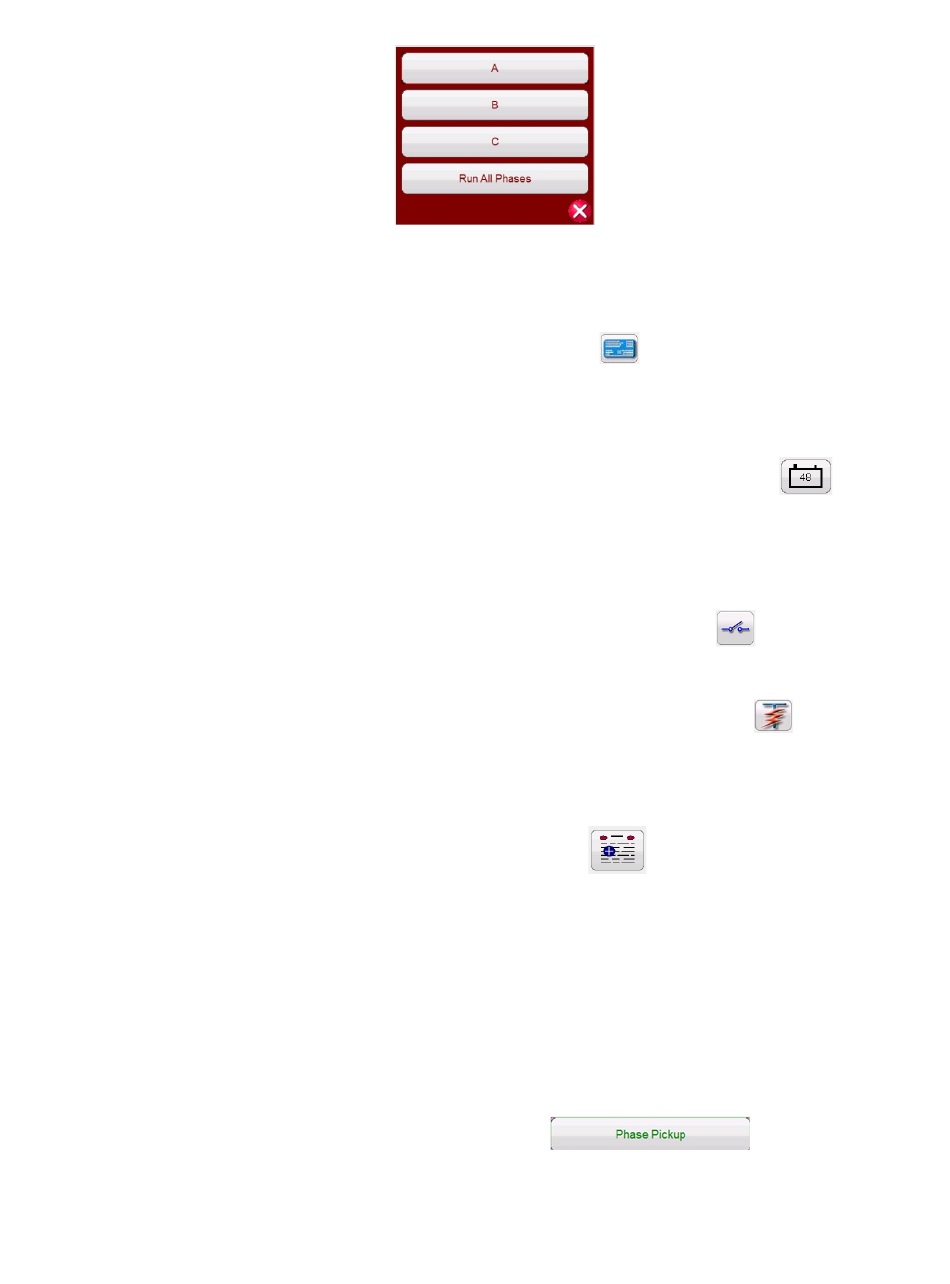

Abbildung 1096: Beispiel für den Auswahlbildschirm für Phasenelement-Tests
In diesem Dialogfeld kann der Benutzer einen einzelnen Phasentest oder alle Phasentests
nacheinander ausführen.
3.5.8.3.2 ② Schaltfläche „Relay Settings" (Relaiseinstellungen)
Drücken Sie diese Schaltfläche, um auf den Einstellungsbildschirm des Relais zuzugreifen. Hier kann
der Benutzer Parameter wie „Curve" (Kurve)/ „Pick up" (Anregung)/ „Time Dieal" (Zeitwahl)/
„Instantaneous" (Unverzögert)/ „Delay" (Verzögerung) usw. einstellen
3.5.8.3.3 ③ Schaltfläche „Turn DC Supply On/Off" (DC-Versorgung ein-/ausschalten)
Die Schaltfläche zum Ein-/Ausschalten des DC-Versorgung: Der Batteriesimulator wird durch Drücken
der Taste ein- und ausgeschaltet. Die Hintergrundfarbe ändert sich: rot für EIN und grau für AUS. Die
anzuwendende Spannung wird mithilfe der Schaltfläche angezeigt und kann durch Drücken der
Konfigurationstaste geändert werden.
3.5.8.3.4 ④ Schaltfläche „Binary Input Settings" (Einstellungen Binäreingang)
Drücken Sie diese Schaltfläche, um das Dialogfeld „Binary Input" (Binäreingang) anzuzeigen.
3.5.8.3.5 ⑤ Schaltfläche „Run a Predefined Test" (Vordefinierten Test ausführen)
Wenn Sie auf die Schaltfläche „Vordefinierten Test ausführen" klicken, können Sie auf vorkonfigurierte
Prüfpläne zugreifen, die entweder von Megger bereitgestellt oder von Benutzern in der Pdb Tst-
Dateistruktur erstellt wurden.
3.5.8.3.6 ⑥ Schaltfläche „Report options" (Berichtsoptionen)
Drücken oder klicken Sie auf diese Schaltfläche, um die aktuellen Testergebnisse anzuzeigen oder
zu löschen.
3.5.8.4 Durchführen von Prüfungen
Das System ist für die Auswahl und Durchführung von Prüfungen bereit. Im Folgenden finden Sie
Beispieltests für Phasenelemente. Basierend auf den vom Benutzer im Einstellungsbildschirm
eingegebenen Werten führt die Software automatisch die Bewertung Bestanden
bestanden ✘ bei allen Tests durch.
3.5.8.4.1 Schaltfläche „Phase Pickup" (Phasenanregung)
Drücken Sie diese Schaltfläche, um zum Messbildschirm „Phase Pickup" (Phasenanregung) zu
gelangen.
