ist, wie sich die tatsächlichen Testwerte ändern. Nach Abschluss der Prüfung wird der max.
Drehmomentwinkel (MTA) berechnet und angezeigt. Wenn Sie auf die Schaltfläche „Report Options"
(Berichtsoptionen) klicken, werden die Bewertungen „Bestanden"/„Nicht bestanden" im Bericht
angezeigt.
3.5.6.1.4.9 Schaltfläche „Ground Target and Seal-In" (Sollwert und Seal-In Erdung)
:
Drücken Sie diese Schaltfläche, um zum Bildschirm „Ground Target and Seal-In" (Sollwert und Seal-In
Erdung) zu gelangen.

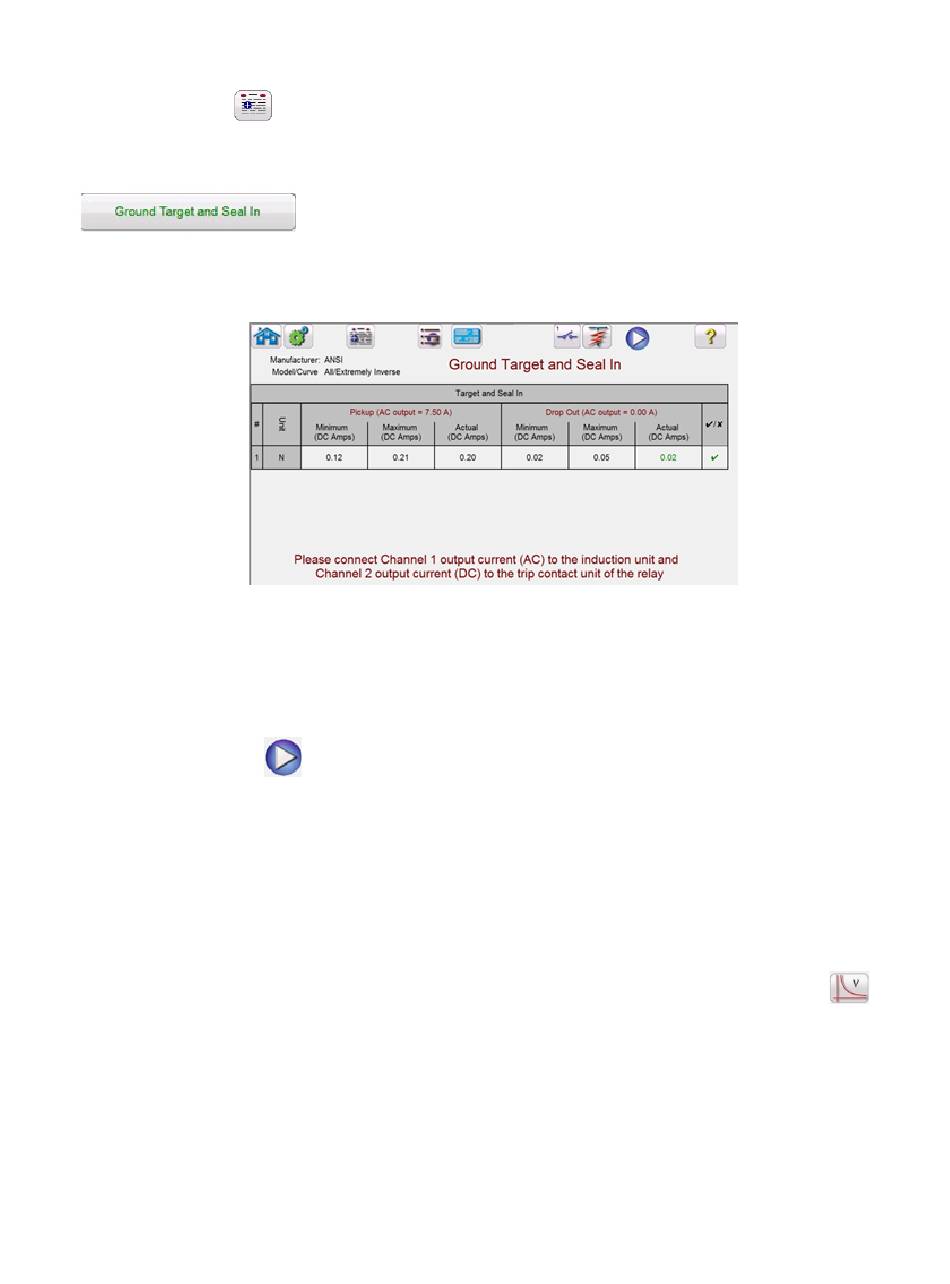

Abbildung 917 Beispiel für Messbildschirm „Ground Target and Seal-In" (Sollwert und Seal-In
Erdung)
Es wird eine Warnmeldung mit der Anschlussanleitung angezeigt, die vor dem Ausführen des Tests
überprüft werden muss. Da keine zu überwachenden Kontakte verfügbar sind, wird der Benutzer
angewiesen, während dieses Tests die Simulationsschaltfläche zu drücken, wenn die Kontakte
geschlossen und geöffnet werden. Durch Drücken der blauen Schaltfläche „Run Single Test"
(Einzeltest ausführen) wird ein Meldungsfenster angezeigt, in dem der Benutzer aufgefordert
wird, beim Schließen der Relaisauslösekontakte die Schaltfläche „Simulate" (Simulation) zu drücken.
Anschließend wird Gleichstrom auf das DC-Ziel und die Durchzugseinheit angelegt. Eine weitere
Meldung weist den Benutzer an, die Schaltfläche „Simulate" (Simulation) zu drücken, wenn das DC-
Ziel abfällt/angeregt wird. Es wird eine weitere Meldung angezeigt, in der der Benutzer aufgefordert
wird, die Schaltfläche „Simulate" (Simulation) zu drücken, wenn die DC-Ziele beim Absenken des
Gleichstroms abfallen.
3.5.7 Prüfen von Überspannungsrelais
Durch Drücken der Schaltfläche „Over Voltage Timing" (Zeitmessprüfung Überspannung) wird
der Bildschirm für Relaiselemente- und Toleranzeinstellungen geöffnet.
