7. Bluetooth-Wireless-Anschluss ⑦ : Dieser Anschluss ist optional und ermöglicht die drahtlose
Steuerung über einen PC. Er bietet außerdem eine Isolierung zwischen dem IEC 61850-Bus
und dem Benutzer-PC.
8. EIN/AUS-Schalter ⑧: Zum Ein-/Ausschalten des Geräts. Der Schalter leuchtet auf, wenn die
Stromversorgung eingeschaltet ist.
1.1.2
Seitenwand:
1. Stromversorgung/Netzkabel ①: Der Netzkabelanschluss und der Erdungsanschluss sind an
der Seitenwand des Prüfsets angebracht.
Netzkabel
2. Erdungsbuchse②: Verwenden Sie diesen Anschluss, um den Masseanschluss mit der Erdung
zu verbinden.
1.1.3
Rückwand des Gehäuses für die Rack-Montage:

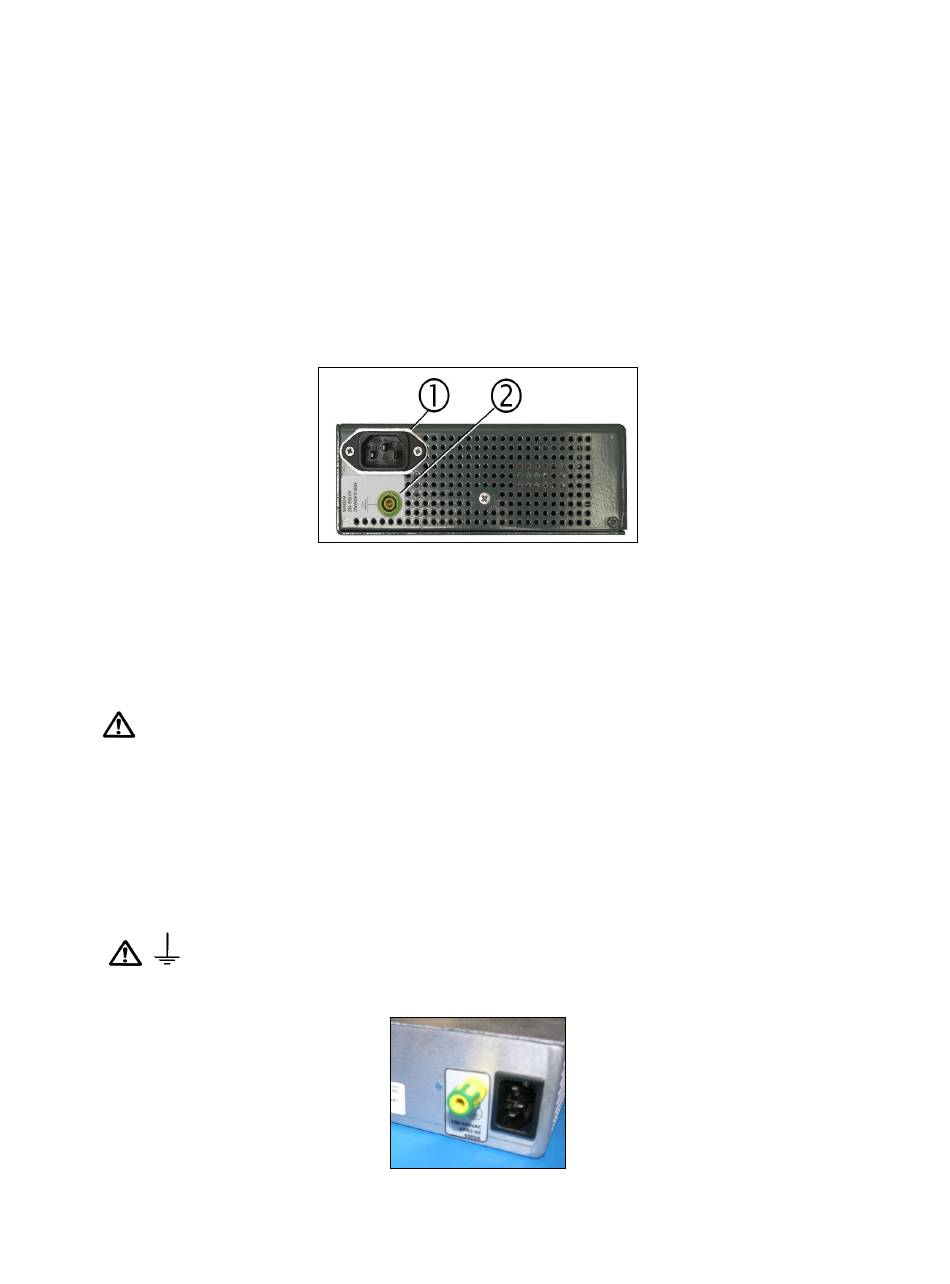

Abbildung 242: Stromeingang für die Rack-Montage auf der Rückseite des SMRT1
271
Abbildung 241: Stromeingang des SMRT1 an der Seitenwand
Das Prüfset ist mit einem Netzkabel ausgestattet, das an den Stecker
auf der Rückwand angeschlossen wird. Überprüfen Sie die
Eingangsspannung, bevor Sie das Netzkabel an die Stromquelle
anschließen.
HINWEIS: Das Gerät kann über eine Eingangsquelle mit einer
Nennleistung von 100 bis 240 VAC, 50/60 Hz mit Strom versorgt
werden. Das Gerät stellt sich automatisch auf die verfügbare Leistung
ein, wenn es sich innerhalb des angegebenen Bereichs befindet.
Ein Masseanschlusspunkt (Erdungspunkt) auf der Frontplatte des
Geräts dient als zusätzliche Schutzerdung.
Teil 81757
Rev 15; Datum: 06/2018
