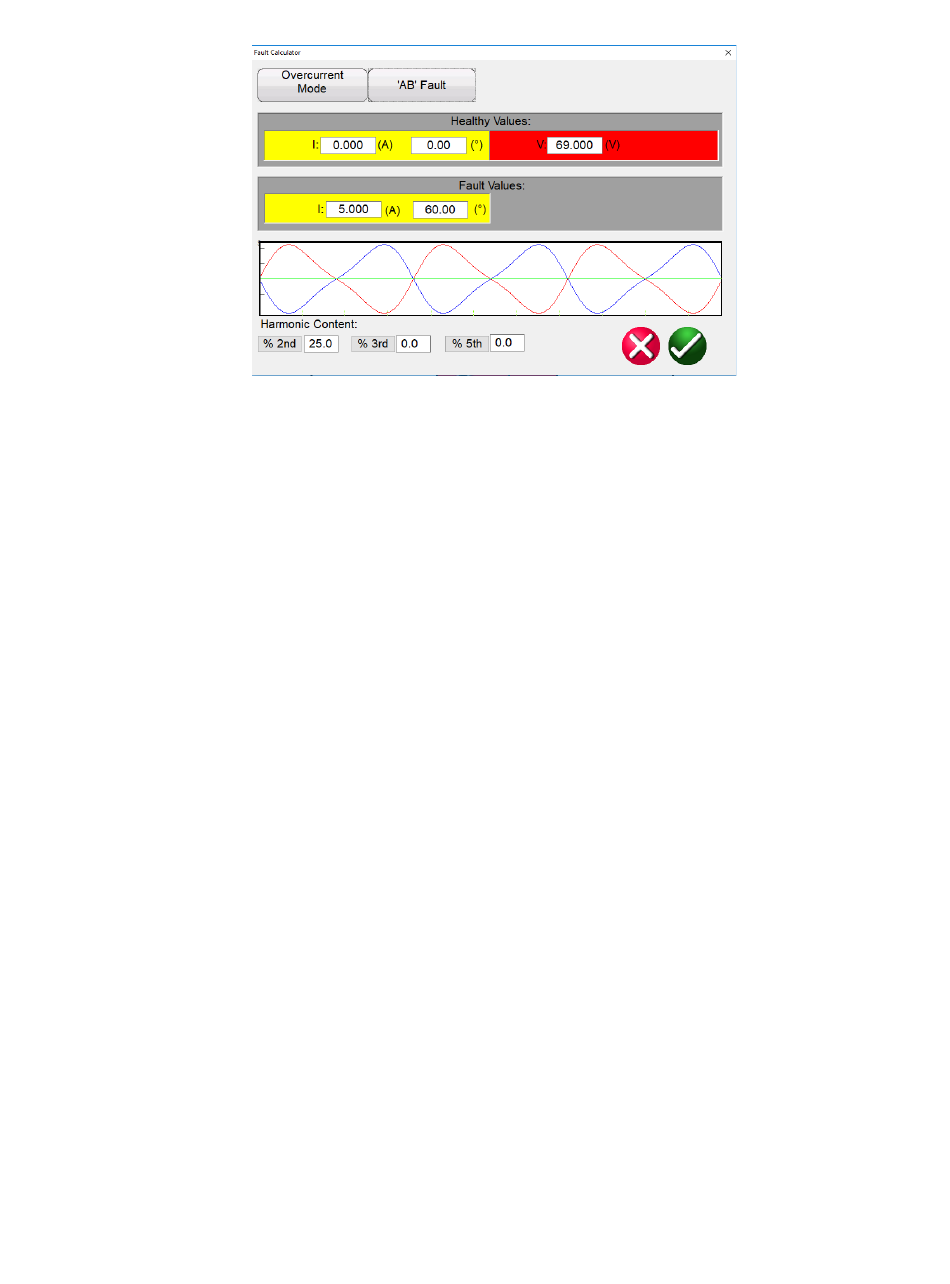

Abbildung 50: Fehlerrechner Wellenform Oberwellenstrom
3.1.20.1.2 Schaltfläche Voltage Mode (Spannungsmodus): Drücken oder klicken Sie auf die
Schaltfläche „Voltage Mode" (Spannungsmodus). Es stehen zwei Felder zur Eingabe von Werten zur
Verfügung: „Healthy" (Gut) (Vorfehler) und „Fault Values" (Fehlerwerte). Geben Sie in den
bereitgestellten Fenstern die gewünschten Werte für Amplitude und Phasenwinkel ein (der
Phasenwinkel ist der A-Phasen-Strom relativ zur A-Phasen-Spannung). Es können bis zu drei
Wellenformen für Oberschwingungsspannung erstellt werden, indem die gewünschte
Oberschwingung von der 2. bis zur 15. Oberschwingung und die %-Oberschwingung in den
bereitgestellten Fenstern eingegeben werden; siehe Wellenformbeispiel in der obigen Abbildung für
den Überstrommodus. Je nach ausgewähltem Fehlertyp werden die Fehlerwerte durch Drücken oder
Klicken auf das grüne Häkchen in den entsprechenden Wertefenstern der Bildschirme für manuelle
Prüfungen angezeigt.
3.1.20.1.3 Schaltfläche Frequency Mode (Frequenzmodus): Drücken oder klicken Sie auf die
Schaltfläche „Frequency Mode" (Frequenzmodus). Das Eingabefenster für Frequenzfehlerwerte wird
angezeigt. Geben Sie die gewünschte Fehlerfrequenz ein. Der Standardwert ist die
Vorfehlerfrequenz.
3.1.20.1.4 Schaltfläche Impedance Mode (Impedanzmodus): Drücken oder klicken Sie auf die
Schaltfläche „Impedance Mode" (Impedanzmodus). Durch Drücken der Schaltfläche für Phase A auf
Erdschluss wird der folgende Bildschirm angezeigt.
