Schaltfläche "Crop Waveforms" (Wellenformen Zuschneiden); Simulator Für Leistungspendelung - Megger Stvi Benutzerhandbuch

Der ausgewählte Cursor zeigt die Werte der ausgewählten Kanäle über dem Fenster an. Die Werte
werden im folgenden Format angezeigt:
Cursor # (Cursornummer), Sample # (Abtastungsnummer), Channel Selected (Ausgewählter Kanal),
RMS Magnitude (Effektivgröße), RMS Angle (Effektivwinkel), (Peak Magnitude, Phase Angle)
(Spitzenamplitude, Phasenwinkel), Current Channel Selected (Ausgewählter Stromkanal), RMS
Magnitude (Effektivgröße), RMS Angle (Effektivwinkel), (Peak Magnitude, Phase Angle)
(Spitzenamplitude, Phasenwinkel), Cursor-to-Cursor-Differenzzeit in ms.
Der Text ist farbcodiert und ändert sich je nach ausgewählter Phase. Siehe folgendes Beispiel.

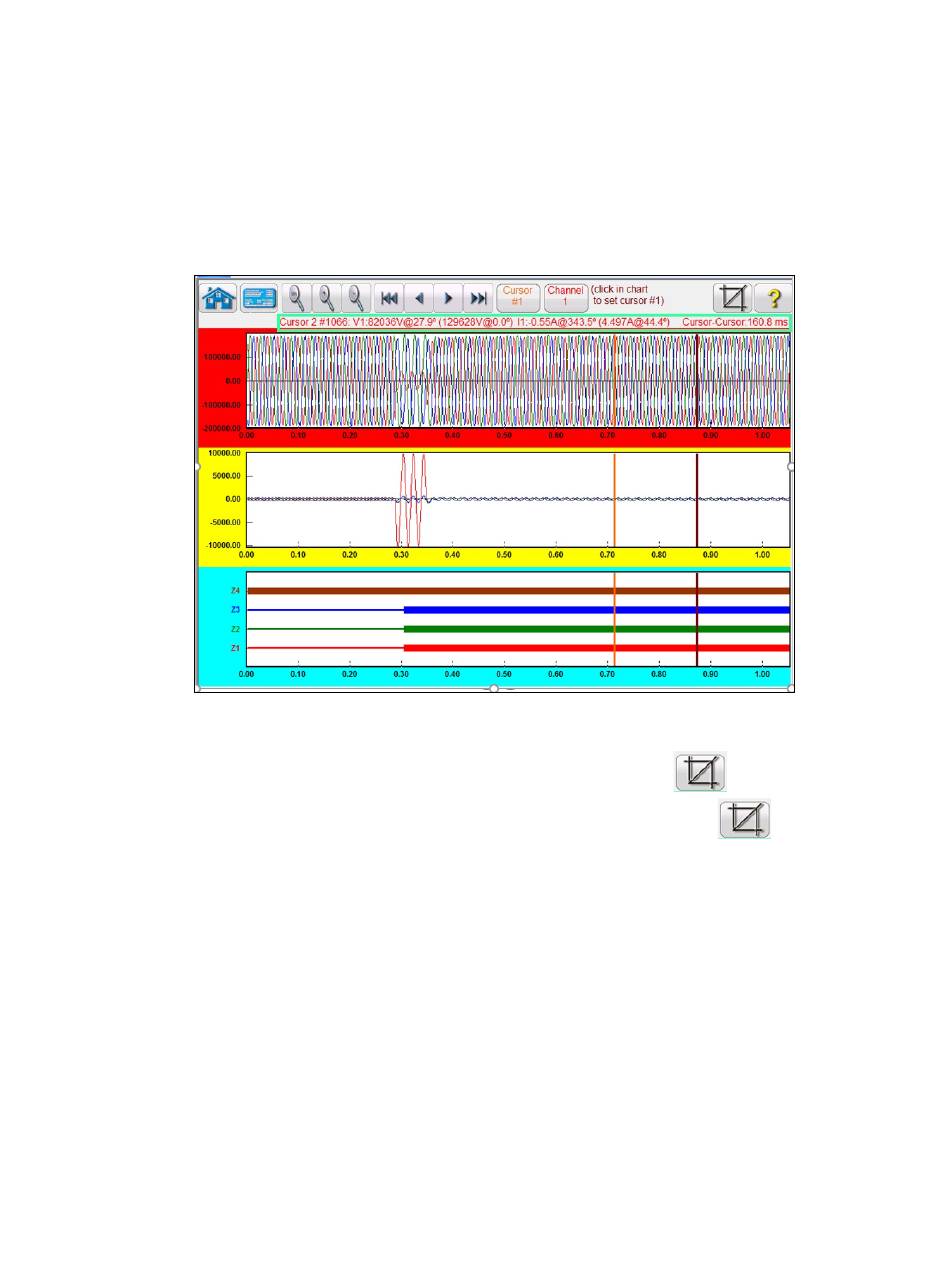

Abbildung 187: Cursorverwendung
3.12.3.2.2 Schaltfläche „Crop Waveforms" (Wellenformen zuschneiden) :
Die vorletzte Schaltfläche in der obersten Zeile ist die Zuschneideschaltfläche . Hiermit können
Sie eine Wellenform auf die Werte zwischen den Einfügemarken zuschneiden. Wenn Sie die blaue
Schaltfläche „Run Test" (Prüflauf) drücken, wird nur die Wiedergabe zwischen den beiden
Einfügemarken ausgeführt. Um die Prüfung neu zu starten, drücken Sie erneut die Test-Schaltfläche.
3.12.3.3 Speichern des Tests
Um den Test zu speichern, klicken Sie auf die Registerkarte „FILE" (DATEI) und speichern den Test
als PowerDB-Prüfvorlage. Wenn Sie den Test ausführen möchten und das Prüfset eingeschaltet und
bereit ist, öffnen Sie einfach die Prüfvorlage und drücken Sie die blaue Schaltfläche „Run Test"
(Prüflauf).
