Drücken oder klicken Sie auf die Schaltfläche „Run Power Swing Test" (Leistungspendelungsprüfung
ausführen) , um den Bildschirm für die Eingabe der Leistungspendelungseinstellungen
aufzurufen. Siehe folgende Abbildung.

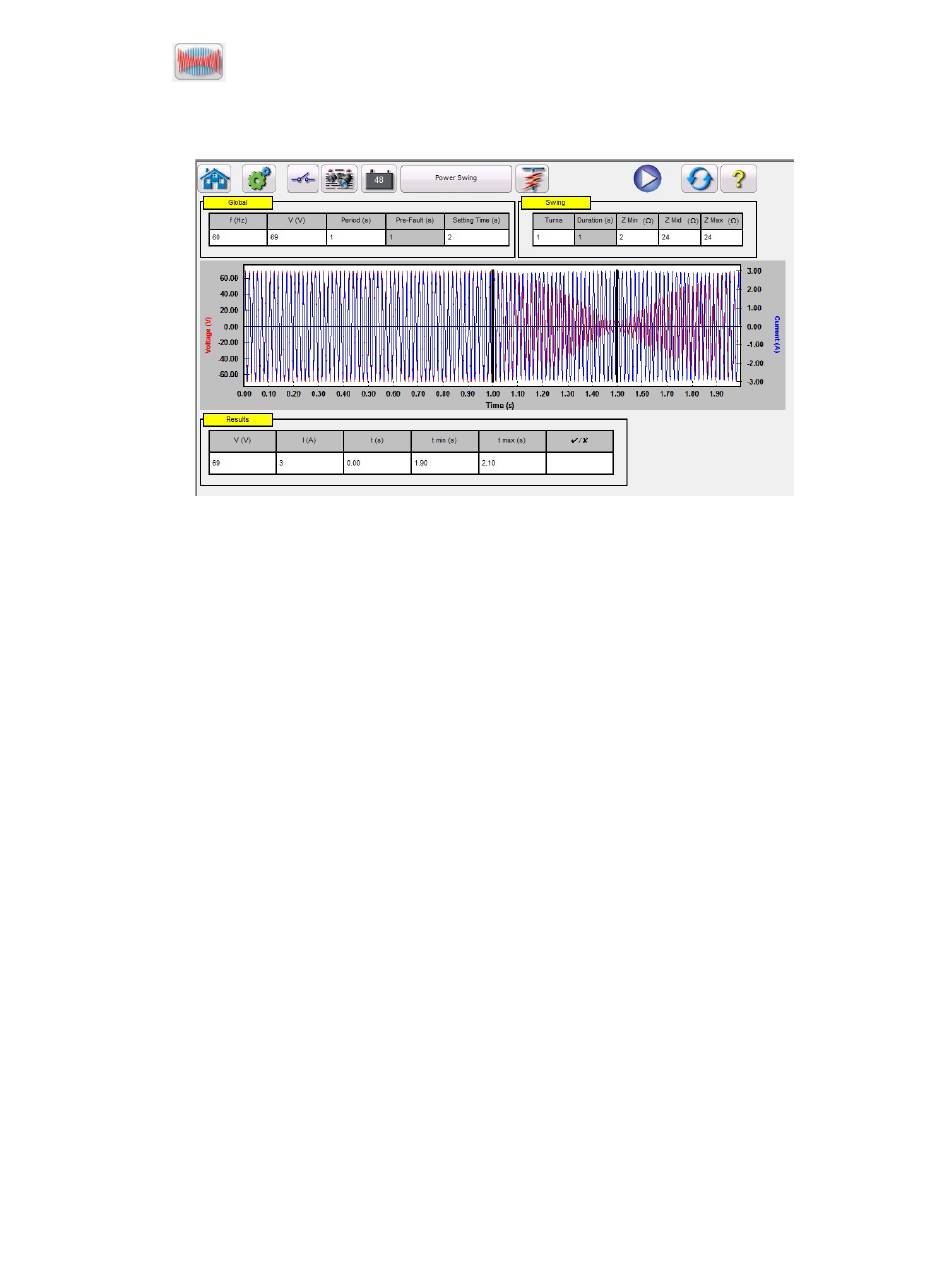

Abbildung 188: Bildschirm für die Eingabe der Leistungspendelungseinstellungen
Das Simulations-Tool für Leistungspendelung ähnelt dem Leistungspendelungs-Tool im „Fault
Calculator" (Fehlerrechner), das zwei überlagernde Wellenformen ähnlicher Frequenzen verwendet,
um einen gleichmäßigen Impedanzanstieg zu erzielen. Diese Methode ähnelt einem Modell mit zwei
Quellen, da beide Quellen ähnliche Frequenzen und Amplituden aufweisen. Einzelheiten zur Theorie
und zu einigen Gleichungen im Zusammenhang mit der Leistungspendelungssimulation finden Sie in
Abschnitt 3.1.20.1.6 Leistungspendelung.
3.13.1 Messbildschirm „Power Swing" (Leistungspendelung)
Im Folgenden finden Sie eine kurze Beschreibung der Schaltflächen und Felder, die im Dialogfeld
des Leistungspendelungsmessbildschirms verfügbar sind.
