Megger STVI Benutzerhandbuch Seite 209

3.10.5.7 ⑦ Schaltfläche „Run a Predefined Test" (Vordefinierten Test ausführen)
Durch Drücken der Schaltfläche „Run Predefined Test" (Vordefinierten Test ausführen) kann der
Benutzer aus einer Liste vordefinierter Frequensrelaisprüfungen auswählen, die zuvor in der
Datenbank gespeichert wurden.
3.10.5.8 ⑧ Schaltfläche „Run Current Test" (Aktuellen Test ausführen)
Durch Drücken oder Klicken auf die blaue Schaltfläche „Run Test" (Prüflauf) wird der Vorfehlervektor
für die angegebene Zeit angewendet. Anschließend werden alle Prüflinien auf dem Messbildschirm
wiedergegeben.
3.10.5.9 ⑨ Schaltfläche „Run All Tests" (Alle Prüfungen ausführen)

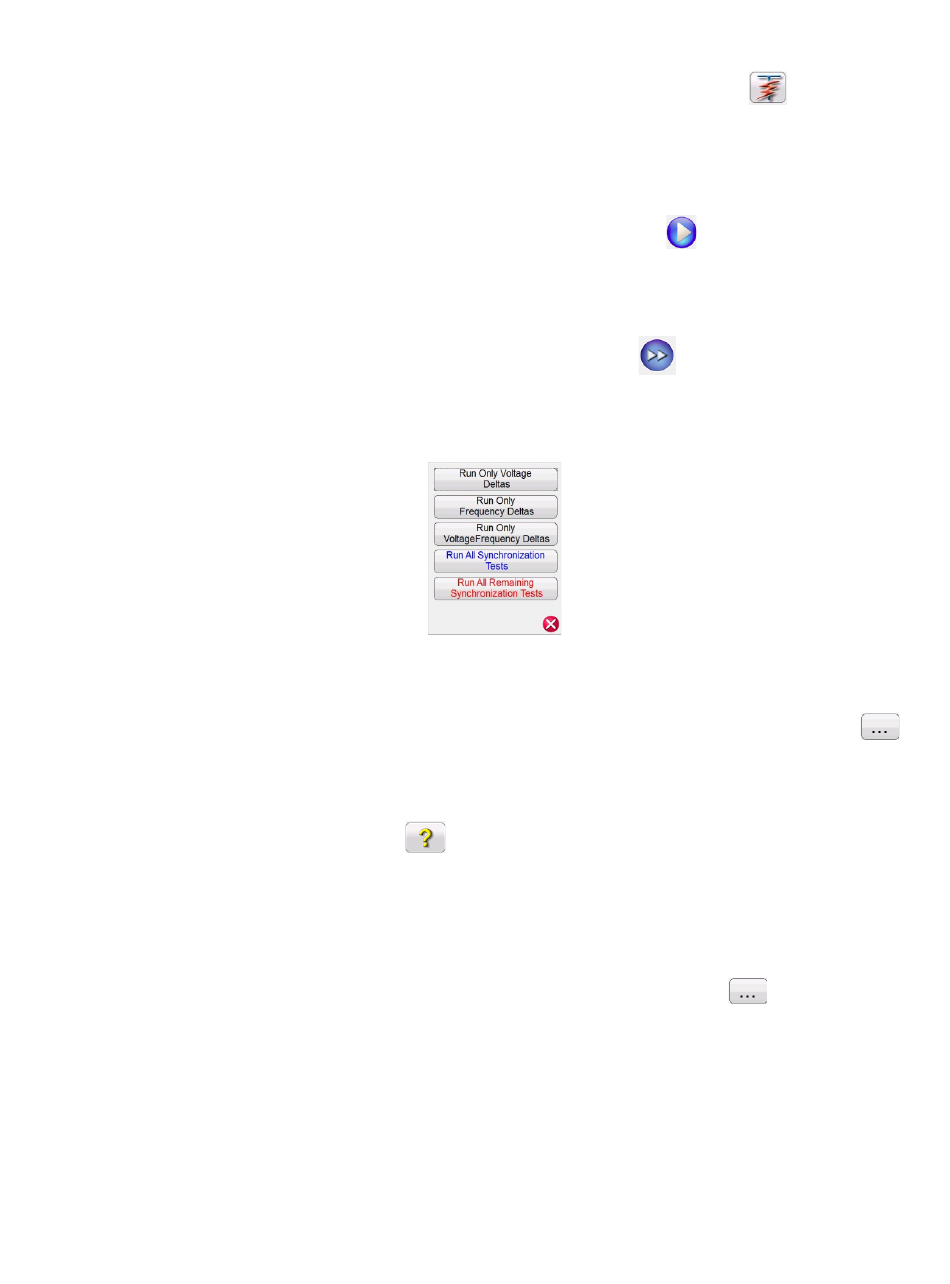

Wenn Sie auf die Schaltfläche „Run All Tests" (Alle Tests ausführen) klicken, wird eine Liste zur
Auswahl der Tests angezeigt, die ausgeführt werden können (siehe folgende Abbildung).
Da einige Relais nur auf Δf Frequenzänderung reagieren, kann der Benutzer die Option „Run Only
Frequency deltas" (Nur Frequenz-Deltas ausführen) auswählen. Um die mit ΔV verknüpften Prüflinien
zu entfernen, drücken oder klicken Sie auf die Schaltfläche „Run / Edit" (Ausführen/Bearbeiten)
neben dem Test, der mit dem dV (V)-Test verknüpft ist, und wählen Sie im Menü die Option „Delete"
(Löschen). Dasselbe gilt, wenn der Benutzer andere Prüflinien entfernen möchte.
3.10.5.10 ⑩ Schaltfläche „Help" (Hilfe)
Durch Drücken dieser Schaltfläche wird die Hilfe für die Synchronisator-Prüfung geöffnet.
3.10.5.11 ⑪ Option „Quick Test" (Schnelltest)
Es werden vier Prüflinien gezeichnet (zwei davon sind Frequenzrampen und zwei sind
Spannungsrampen). Über die Schaltflächen „Run/Edit" (Ausführen/Bearbeiten)
beliebige Prüflinie löschen und neu zeichnen. Drücken Sie die Schaltflächen „Run/Edit"
(Ausführen/Bearbeiten) für eine einzelne Prüflinie. Daraufhin wird der Bildschirm mit den folgenden
Optionen angezeigt.
209
:
:
:
:
können Sie jede
Teil 81757
Rev 15; Datum: 06/2018
