Hinweis: Wenn an der 5. Stelle der Modellidentifikationsnummer (d. h. 40P2F0A0S1 ein F
)
oder C erscheint, sind die Spannungsrückläufe potenzialfrei (getrennt voneinander und von der
Erde). Bei Geräten mit der Modellidentifikationsnummer G oder E handelt es sich um
gemeinsame interne Spannungsrückläufe, die mit der Erdung verbunden sind.
Für die potenzialfreien gemeinsamen Einheiten muss der Benutzer die schwarzen gemeinsamen
Rückleitungen der zugehörigen Spannungskanäle miteinander verbinden, wenn ein
Reihenbetrieb erforderlich ist (siehe folgende Abbildungen). Entfernen Sie externe gemeinsame
Leitungen, wenn die Prüfung abgeschlossen ist. Versuchen Sie NIE, mehr als zwei
Spannungskanäle in Reihe zu schalten.
Starten Sie die beiden Spannungskanäle gleichzeitig, indem Sie die Schaltfläche ALL ON/OFF
(ALLE EIN/AUS) drücken. Verwenden Sie immer die Schaltfläche ALL ON/OFF (ALLE EIN/AUS),
um beide Spannungskanäle zusammen ein- und auszuschalten. Bei Ausgängen mit manuellem
Ramping werden bei Verwendung der PC-Version der RTMS-Software die Schaltflächen ñò
angezeigt. Wenn Sie den Touchscreen verwenden, wird das Symbol für den Steuerungsknopf
angezeigt. Durch Drücken einer dieser beiden Schaltflächen wird dem Benutzer ein
Fenster angezeigt, in dem er die gewünschte Stufe für das manuelle Rampen der Ausgänge, die
gewünschten Kanäle für das Ramping und die anzupassenden Einstellungen (Amplitude,
Phasenwinkel oder Frequenz) auswählen kann.

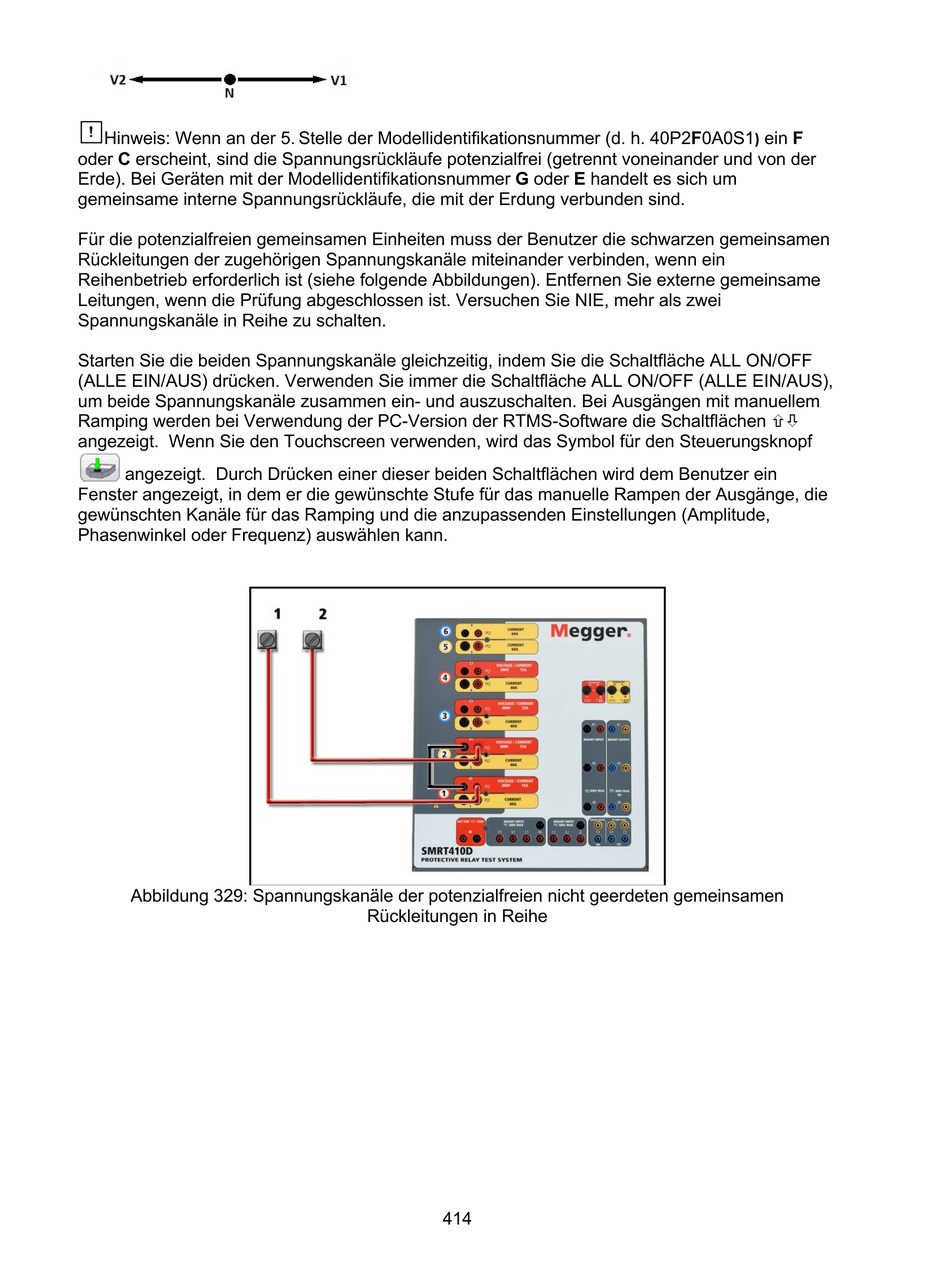

Abbildung 329: Spannungskanäle der potenzialfreien nicht geerdeten gemeinsamen
Rückleitungen in Reihe
