3.5.6.1.3.2 ② Schaltfläche „Relay Settings" (Relaiseinstellungen)
:
Drücken Sie diese Schaltfläche, um auf den Einstellungsbildschirm des Relais zuzugreifen. Hier kann
der Benutzer Parameter wie „Curve" (Kurve)/ „Pick up" (Anregung)/ „Time Dial" (Zeitwahl)/
„Instantaneous" (Unverzögert)/ „Delay" (Verzögerung) / „Direction" (Richtung) usw. einstellen
3.5.6.1.3.3 ③ Schaltfläche „Turn DC Supply On/Off" (DC-Versorgung ein-/ausschalten)
:
Die Schaltfläche zum Ein-/Ausschalten des DC-Versorgung: Der Batteriesimulator wird durch Drücken
der Taste ein- und ausgeschaltet. Die Hintergrundfarbe ändert sich: rot für EIN und grau für AUS. Die
anzuwendende Spannung wird mithilfe der Schaltfläche angezeigt und kann durch Drücken der
Konfigurationstaste geändert werden.
3.5.6.1.3.4 ④ Schaltfläche „Binary Input Settings" (Einstellungen Binäreingang)
:
Drücken Sie diese Schaltfläche, um das Dialogfeld „Binary Input" (Binäreingang) anzuzeigen.
3.5.6.1.3.5 ⑤ Schaltfläche „Report options" (Berichtsoptionen)
:
Drücken oder klicken Sie auf diese Schaltfläche, um die aktuellen Testergebnisse anzuzeigen oder zu
löschen.
3.5.6.1.4 Durchführen von Prüfungen
Das System ist für die Auswahl und Durchführung von Prüfungen bereit. Im Folgenden finden Sie
Beispielprüfungen für Phasen- und Erdungselemente. Basierend auf den vom Benutzer im
Einstellungsbildschirm eingegebenen Werten führt die Software automatisch die Bewertung Bestanden
✔ oder Nicht bestanden ✘ bei allen Tests durch.
3.5.6.1.4.1 Schaltfläche „Phase Pickup" (Phasenanregung) :
Drücken Sie diese Schaltfläche, um zum Messbildschirm „Phase Pickup" (Phasenanregung) zu
gelangen.

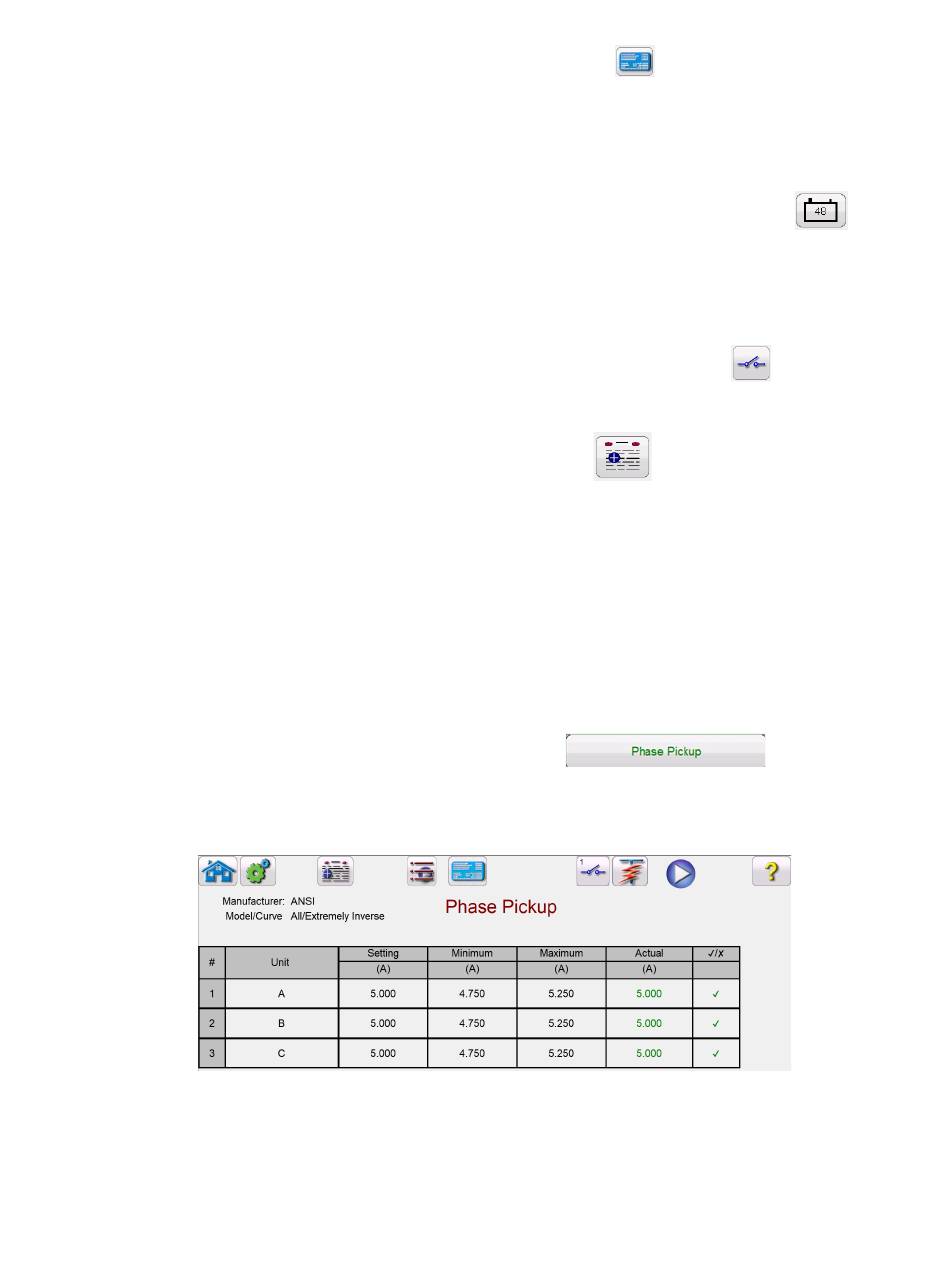

Abbildung 837: Beispiel für den Bildschirm „Phase Pickup and Dropout Test" (Prüfung
Phasenanregung und -abfall)
Dieses Beispiel enthält die Abfallprüfung (Informationen zur Auswahl und zu den Einstellungen finden
Sie in Abbildung 84).
