Hinweis: Wenn an der 5. Stelle der Modellidentifikationsnummer (XXXXFXXXXX) ein F oder C
erscheint, sind die Spannungsrückläufe potenzialfrei (isoliert voneinander und von der Erde). Bei
Geräten mit der Modellidentifikationsnummer G oder E handelt es sich um gemeinsame interne
Spannungsrückläufe, die mit der Erdung verbunden sind.
Bei Verwendung der ummantelten Mehrkanalspannungsmessleitungen (Teilenummer 2001-395) sind
alle schwarzen Rückleitungen innerhalb der Hülse miteinander verbunden, sodass sie den Rücklauf
gemeinsam nutzen. Daher ist nur eine Rückleitung auf der Relaisanschlussseite der ummantelten
Leitungen vorhanden (ähnlich den Anschlüssen in der folgenden Abbildung).
86

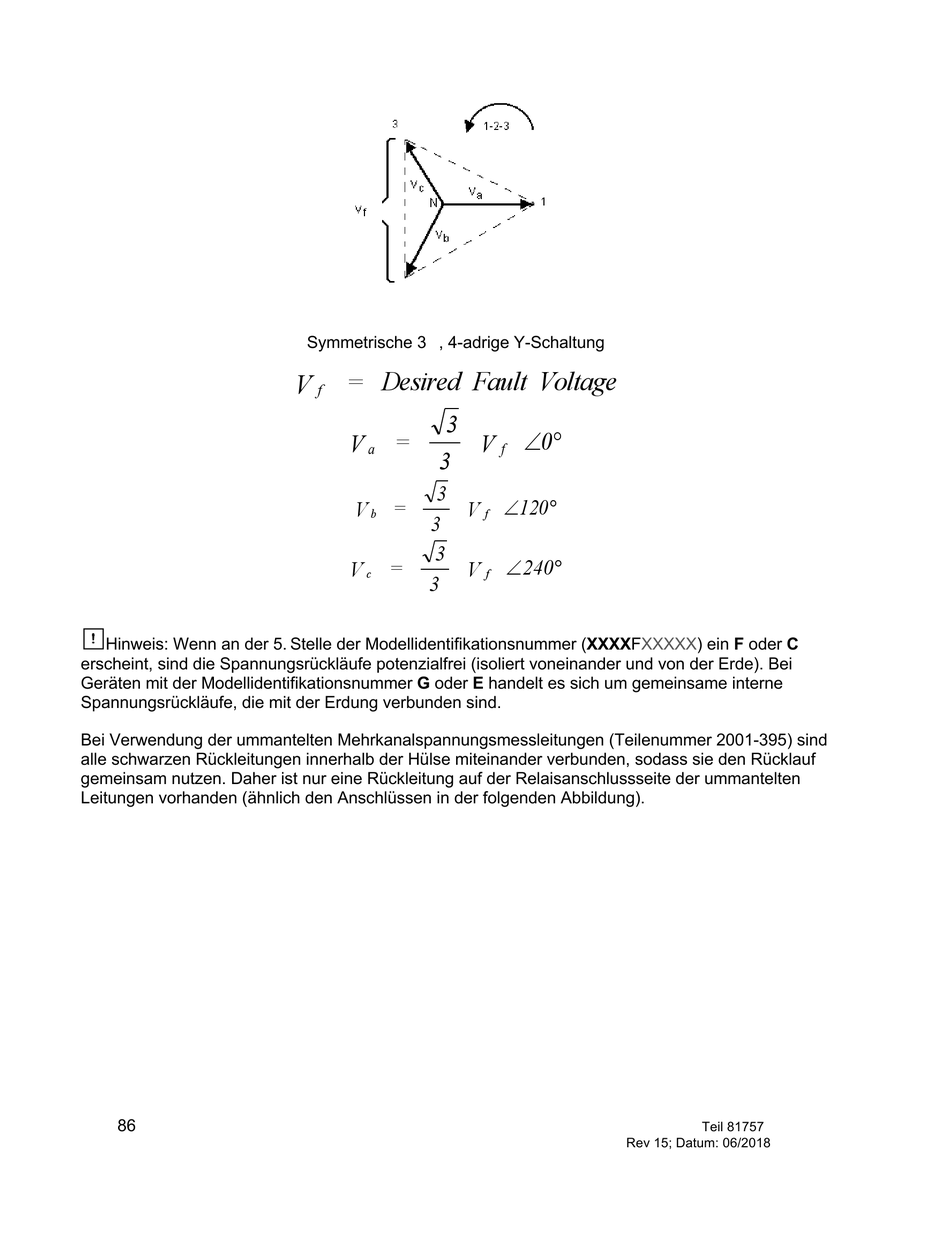

Symmetrische 3 , 4-adrige Y-Schaltung
= Desired Fault Voltage
V
f
3
=
V
a
3
3
=
V
b
3
3
=
V
c
3
Ð °
0
V
f
Ð °
120
V
f
Ð °
240
V
f
