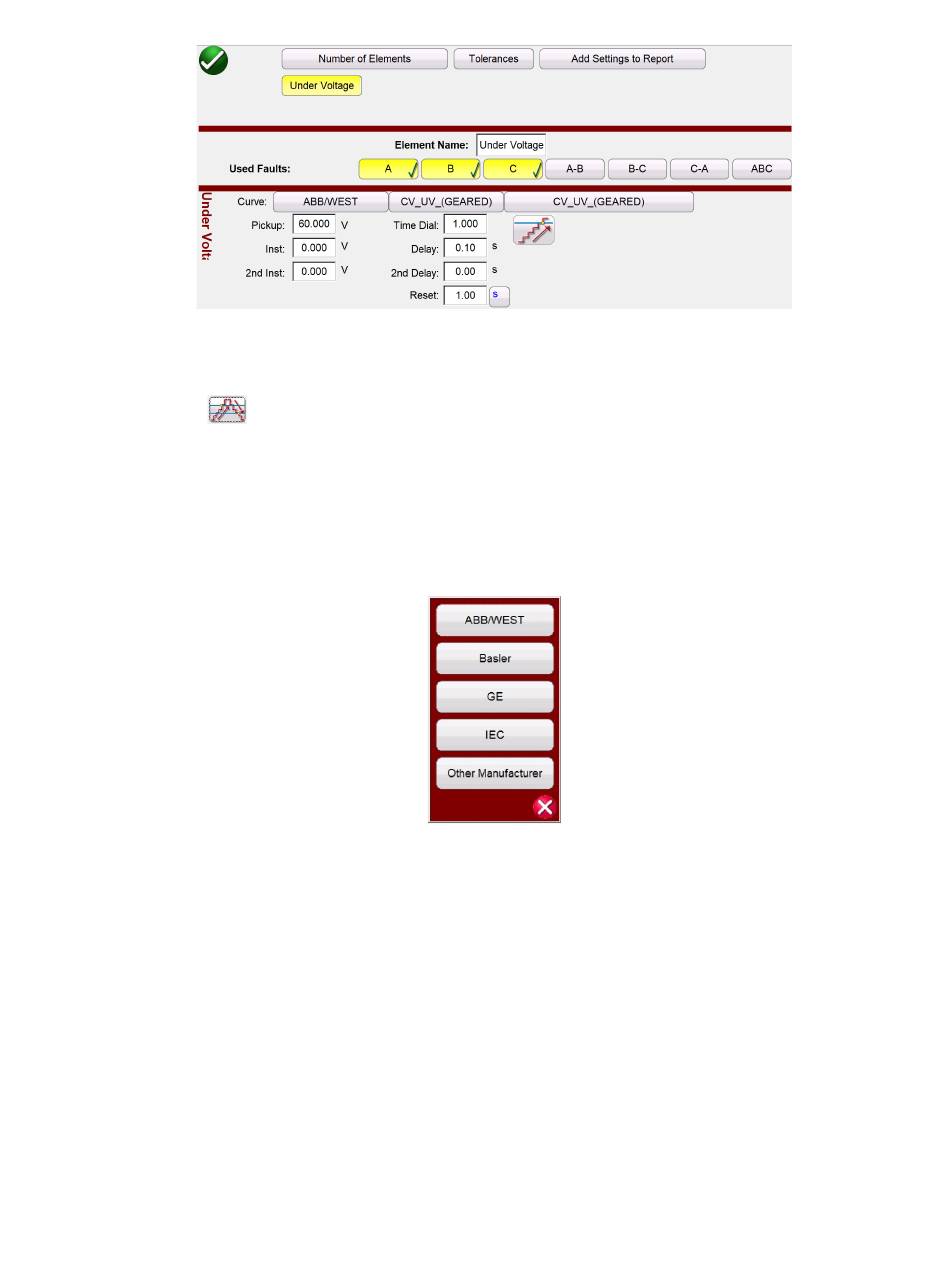

Abbildung 121: Bildschirm für die Phaseneinstellung bei Unterspannung
Alle hinzugefügten Elemente werden hier neben der Schaltfläche „Phase" angezeigt und die
Einstellungen können vorgenommen werden. Durch Auswahl der Schaltfläche „double ramp"
(Doppelrampe)
wird das Fenster „Dropout value" (Abfallwert) geöffnet. Daher werden bei der
Durchführung des Phasenanregungstests sowohl die Anregungs- als auch die Abfallprüfungen
durchgeführt.
3.5.8.1 Schaltfläche zur Herstellerauswahl
Durch
Drücken
der
Schaltfläche
für
die
ABB/WEST-Kurve
können
Sie
auf
die
Unterspannungszeitkurven zugreifen. Kurven weiterer Hersteller sind Basler-, GE- und IEC-
Standardzeitkurven.
Abbildung 1052: Hersteller-Auswahlbildschirm für Spannungsrelais
3.5.8.2 Schaltfläche „Manufacturer's Model" (Herstellermodell).
Wenn Sie einen Hersteller auswählen, erhalten Sie Zugriff auf alle für diesen Hersteller verfügbaren
Modelle.
121
Teil 81757
Rev 15; Datum: 06/2018
