Startbildschirm und anschließend der Bildschirm für den manuellen Start angezeigt.
Schließen Sie bei den Geräten SMRT1, SMRT2, MPRT2145 oder MPRT8415/8430 das PoE-
Netzkabel an eine geeignete Stromquelle an.
2.2 Kommunikationsanschlüsse
Am STVI gibt es zwei Arten von Kommunikationsanschlüssen: einen Ethernet- und zwei USB-
Anschlüsse.
2.2.1

Ethernet-Anschluss

Auf dem STVI befindet sich ein Ethernet-Anschluss für den Anschluss an die SMRT- oder MPRT-
Geräte. Auf den Geräten SMRT33/43/36/46/410 oder MPRT8445 ist der Anschluss mit „STVI"
gekennzeichnet. Bei den Modellen SMRT1, SMRT2 oder MPRT2145 ist dies der Anschluss für das
PoE-Netzteil, und die PoE-Einheit wird an den PC/IN-Anschluss des SMRT1, SMRT2 oder
MPRT2145 (oder LAN1-Anschluss bei MPRT8415/8430) angeschlossen.
2.2.2 USB 2.0-Schnittstelle
An dem STVI-Gerät befinden sich zwei USB 2.0-Schnittstellenanschlüsse. Diese Anschlüsse werden
zum Aktualisieren der Firmware auf dem SMRT-Gerät oder zum Aktualisieren der STVI-Software
mithilfe eines USB-Speichersticks verwendet. Auch die Verwendung einer USB-Maus zur einfacheren
manuellen Steuerung sowie die Verwendung einer drahtlosen USB-Maus ist mit dem STVI möglich.
Informationen zur Steuerung des SMRT mit dem USB-Anschluss finden Sie in Abschnitt 2.2.1 in
den Nachträgen (SMRT33/43/36/46, SMRT36D, SMRT46D, SMRT410, SMRT410D, MPRT2145 und
MPRT8445).
Der Ethernet-Anschluss ist ein 100BaseTX-Anschluss und der primäre PC-Verbindungsanschluss.
Der Anschluss unterstützt die automatische MDI/MDI-X-Crossover-Konfiguration, sodass sowohl
Standard- als auch Crossover-Ethernet-Kabel verwendet werden können. Die Geräte SMRT und
MPRT8445 werden mit einem Standard-Ethernet-Kabel geliefert. Der Anschluss kann auch
verwendet werden, um mehrere SMRT- oder MPRT8445/MPRT2145-Geräte für den synchronen
Mehrphasenbetrieb miteinander zu verbinden.
2.3 RTMS-Software und STVI-Handsteuergerät
Dieser Abschnitt des Handbuchs enthält eine Beschreibung der auf dem STVI-Handsteuergerät
ausgeführten RTMS-Software, die in derselben Version auch auf Geräten der Serie SMRT-D oder auf
PC eingesetzt wird. Die RTMS-Software ermöglicht die manuelle Steuerung und ist die
Benutzeroberfläche des Geräts. Alle manuellen Eingaben erfolgen über den Touchscreen des STVI,
es sei denn, das Gerät ist an einen PC angeschlossen.
Während der Einschaltsequenz führt das Prüfsystem automatisch einen Selbsttest durch, um
sicherzustellen, dass alles ordnungsgemäß funktioniert. Nachdem das System die Selbsttests
abgeschlossen hat, wird der Einführungsbildschirm angezeigt (ältere STVI-Handsteuergeräte haben
einen anderen Einführungsbildschirm).
28

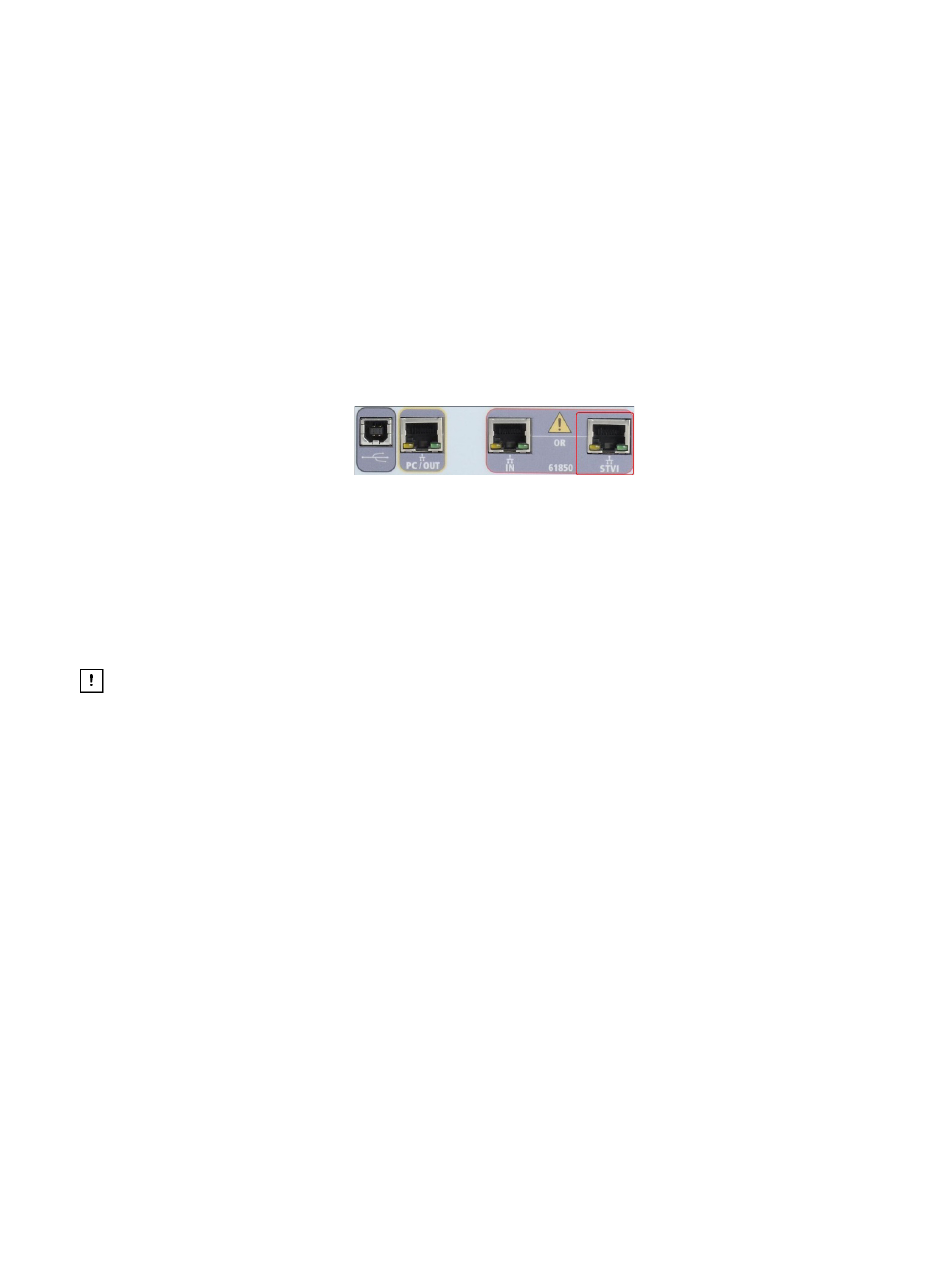

Abbildung 3: STVI-Anschluss an SMRT-Geräten
Teil 81757
Rev 15; Datum: 06/2018
