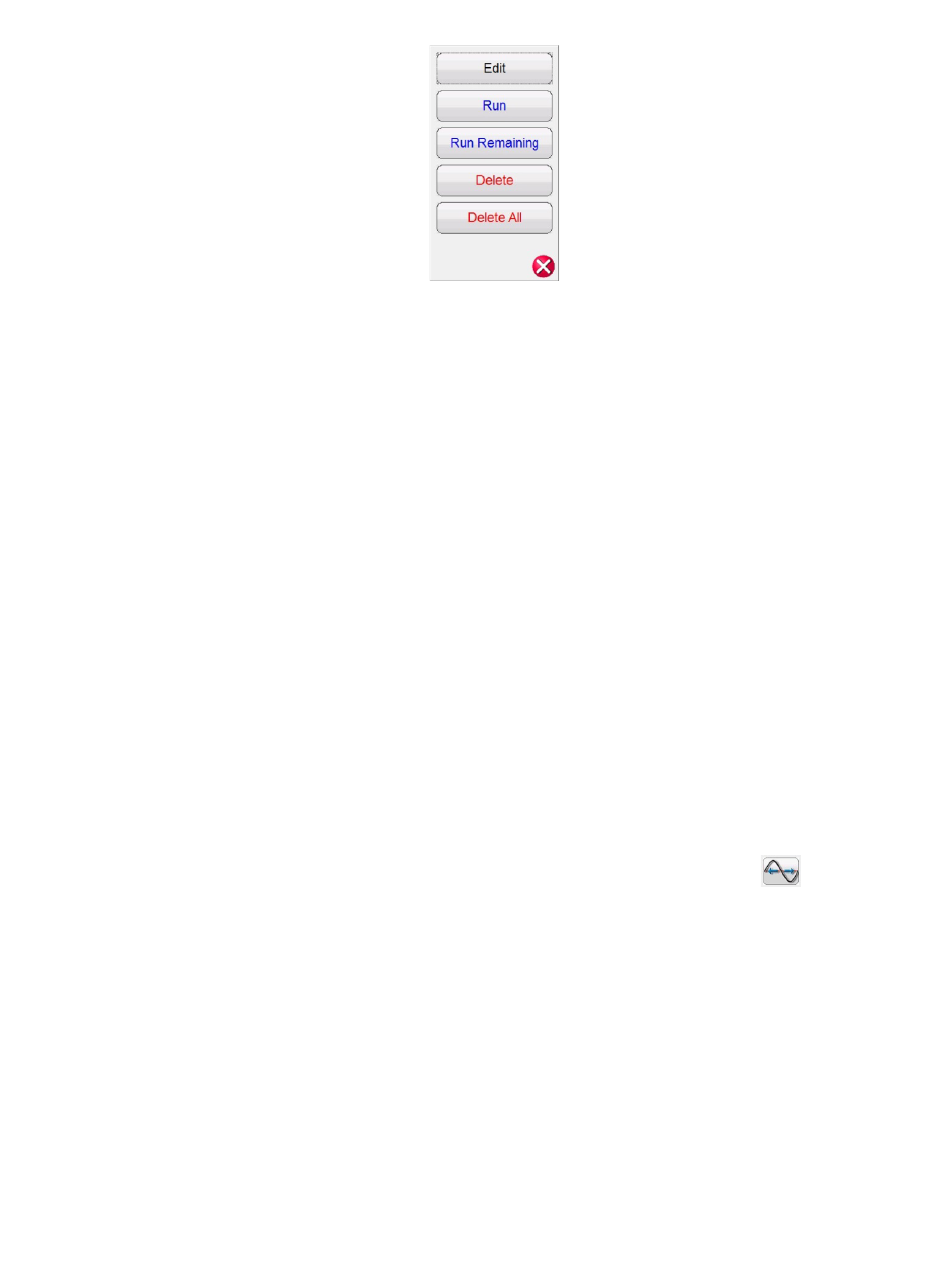

Abbildung 162: Schaltfläche Optionen „Run/Edit" (Ausführen/Bearbeiten)
Der Benutzer kann die Start- und Endwerte bearbeiten, den ausgewählten Test einzeln ausführen,
die übrigen Tests ausführen, den ausgewählten Test oder alle Tests löschen. Drücken Sie zum
Beenden das rote X.
3.10.5.12 ⑫ Die Option „Dynamic Points" (Dynamische Punkte)
Die Option „Dynamic Points" (Dynamische Punkte) stellt acht Prüflinien bereit. Die Prüfung ähnelt
dem Schnelltest und bietet zusätzlich 4 Prüflinien, eine an jeder Ecke der Kennlinie, die eine
dynamische Rampe in Bezug auf Spannung und Frequenz darstellen.
3.10.5.13 ⑬ Option „Origin Test Points" (Ursprungsprüfpunkte)
Die Option „Ursprungsprüfpunkte" ist ähnlich wie die Option „Dynamische Punkte" mit 8 Prüflinien,
nur dass der Endpunkt der Ursprung ist.
3.11 Frequenzprüfung
Die Frequenzprüfung ist nur für SMRT-Geräte verfügbar, bei denen die erweiterte RTMS-Funktion
aktiviert ist. Wenn Sie die Prüfschaltfläche „Frequency" (Frequenz) drücken, wird die Funktion zum
Testen von Frequenzmessrelais angezeigt. Die Tests müssen gemäß den Relaisspezifikationen der
Hersteller durchgeführt werden.
Wenn Sie auf die Schaltfläche „Run Frequency Test" (Frequenzprüfung ausführen)
der folgende Bildschirm mit Relaiseinstellungen und -konfigurationen angezeigt.
3.11.1

Frequenzrelais-Einstellungen und Konfigurationsbildschirm

210
klicken, wird
