Die Tests müssen gemäß den Relaisspezifikationen der Hersteller durchgeführt werden.
Drücken Sie die Schaltfläche „Select New Test" (Neuen Test auswählen)
, um auf die
Sequenzprüfung zuzugreifen. Durch Drücken der Schaltfläche „Run Sequence Test"
(Sequenzprüflauf)
im Testmenü gelangt der Benutzer zum Sequenzer-Messbildschirm, der
über den folgenden Bildschirm konfiguriert werden kann.

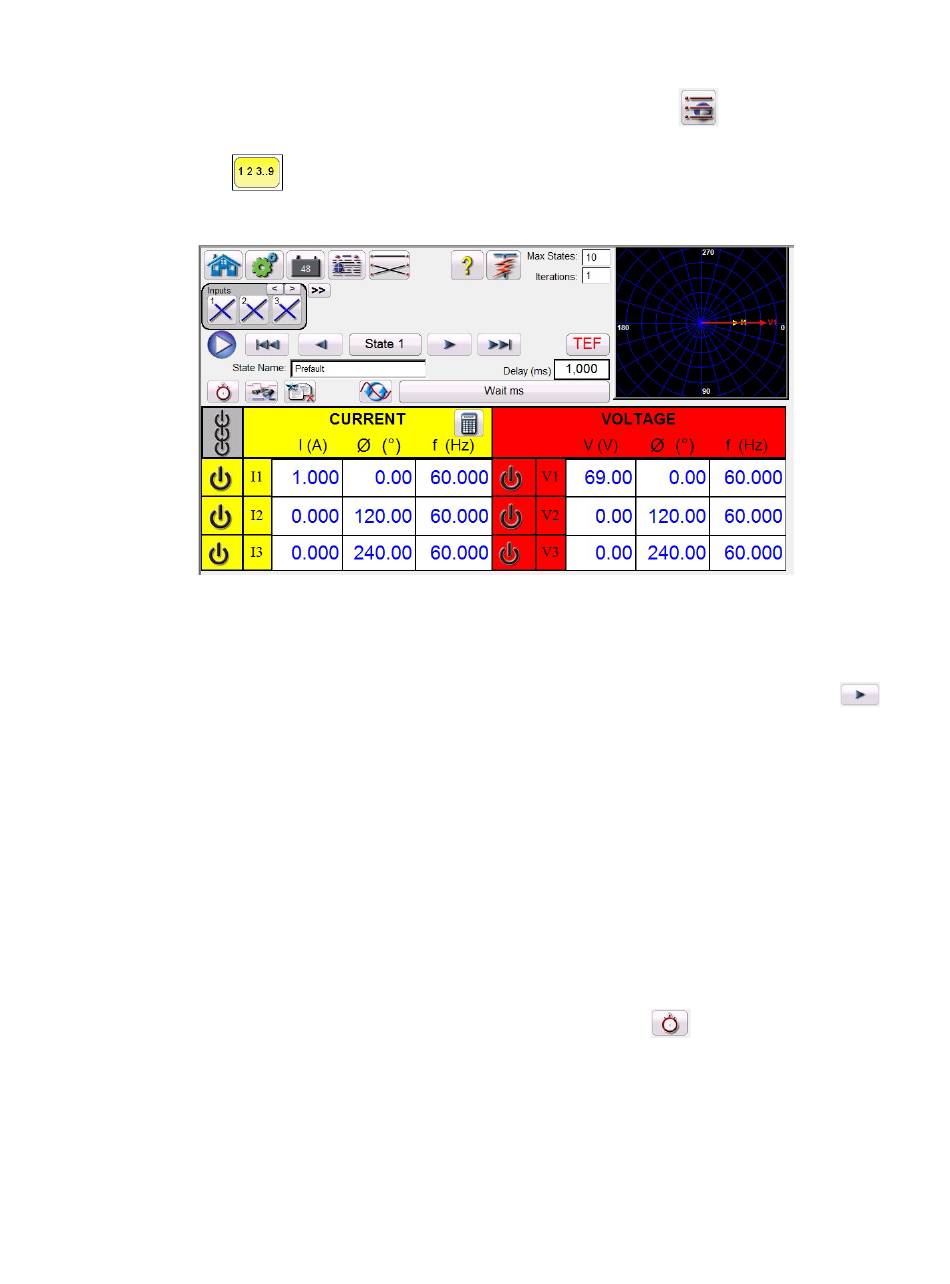

Abbildung 11229: Sequenzer-Messbildschirm
Max States (Max. Zustände): Im Einstellungsfenster „Max States" (Max. Zustände) stehen bis zu
100 programmierbare Zustände zur Verfügung. Die Standardeinstellung ist 10. Standardmäßig sind 7
Zustände bereits vorkonfiguriert, die als Vorfehler, Auslösung1, Wiedereinschaltung1 usw. bis Test-
Ende in Schritt 7 gekennzeichnet sind. Drücken Sie die Schaltfläche für den nächsten Schritt
,
um in der Sequenz einen Schritt vorwärts zu gehen. Zunächst ist ein Szenario für eine
Dreifachwiedereinschaltung bis zur Blockade voreingestellt. Als weitere Testanwendungen lassen
sich entwickelnde Fehlerszenarien oder die Verwendung dynamischer End-to-End-Tests einstellen.
Der Benutzer kann die Beschriftungen ändern oder die Standardbezeichnungen verwenden. Zu
jedem Zustand kann der Benutzer Werte für Spannung, Strom, Phasenwinkel und Frequenz
eingeben und kann die Binäreingangserfassung für jeden Zustand festlegen. Es können sowohl ein-
als auch dreipolige Auslösungen simuliert werden. Standardwerte und Binäreinstellungen für ein
einphasiges Auslösungs- und Wiedereinschaltszenario sind bereits vorprogrammiert. Der Benutzer
kann entweder die Standards verwenden oder sie entsprechend der Testanwendung ändern sowie
die Anzahl der Zustände erweitern oder verringern.
Iterations (Iterationen): Es stehen bis zu 99.999 Iterationen der programmierten Sequenz zur
Verfügung. Die Standardvoreinstellung ist 1.
Drücken Sie auf die Schaltfläche Configure (Zeitgeber konfigurieren)
, um den
Bildschirmzeitgeber Setup Configuration (Zeitgebereinrichtung) und die entsprechenden
Bezeichnungen zuzugreifen. Der Benutzer kann die Start- und Stoppzeiten der einzelnen Zeitgeber
in Verbindung mit jeder Auslösung und jedem Wiedereinschaltvorgang anzeigen und einstellen (siehe
folgende Abbildung).
