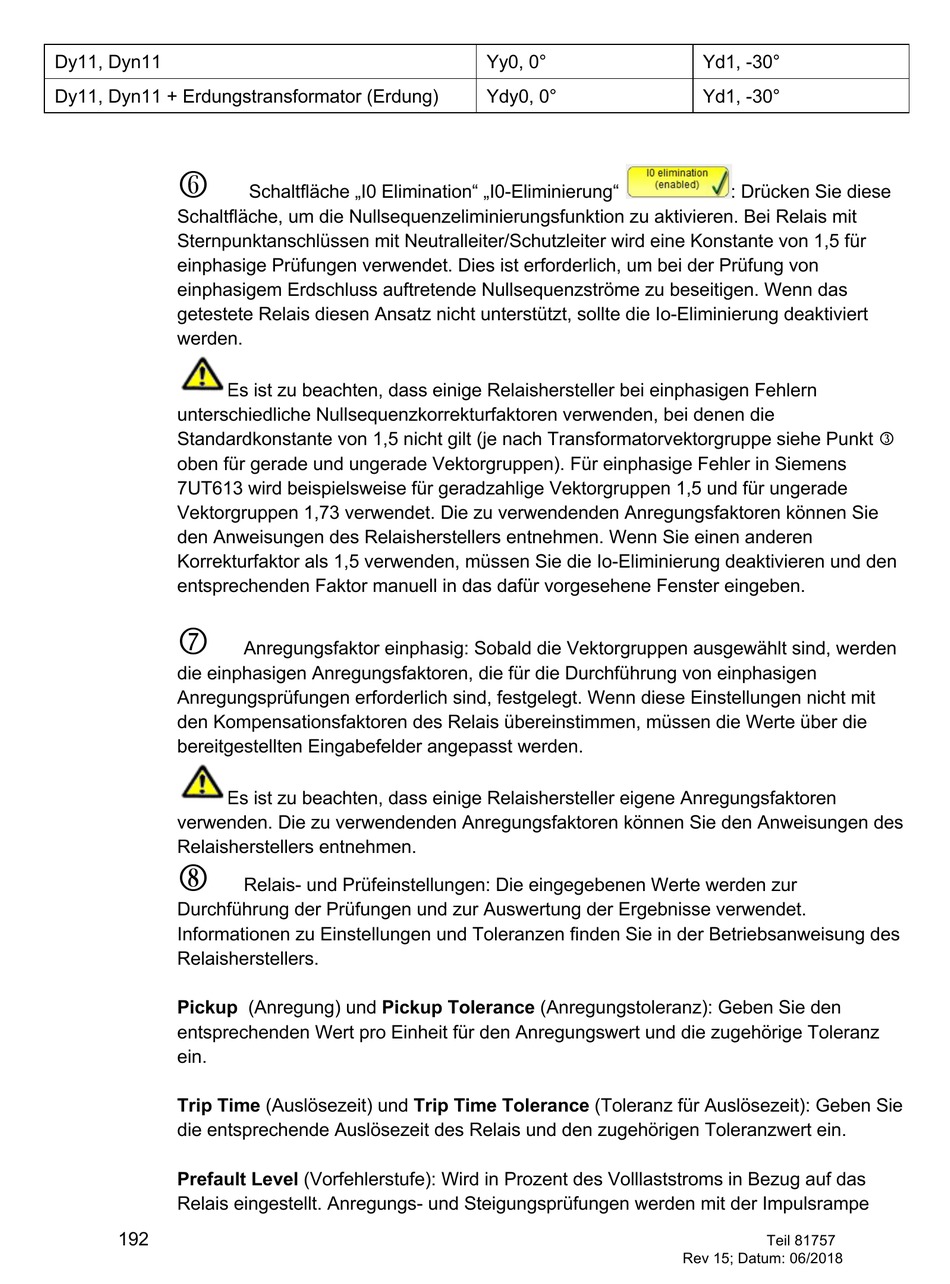

Megger STVI Benutzerhandbuch Seite 192

Dy11, Dyn11
Dy11, Dyn11 + Erdungstransformator (Erdung)
6
Schaltfläche, um die Nullsequenzeliminierungsfunktion zu aktivieren. Bei Relais mit
Sternpunktanschlüssen mit Neutralleiter/Schutzleiter wird eine Konstante von 1,5 für
einphasige Prüfungen verwendet. Dies ist erforderlich, um bei der Prüfung von
einphasigem Erdschluss auftretende Nullsequenzströme zu beseitigen. Wenn das
getestete Relais diesen Ansatz nicht unterstützt, sollte die Io-Eliminierung deaktiviert
werden.
Es ist zu beachten, dass einige Relaishersteller bei einphasigen Fehlern
unterschiedliche Nullsequenzkorrekturfaktoren verwenden, bei denen die
Standardkonstante von 1,5 nicht gilt (je nach Transformatorvektorgruppe siehe Punkt 3
oben für gerade und ungerade Vektorgruppen). Für einphasige Fehler in Siemens
7UT613 wird beispielsweise für geradzahlige Vektorgruppen 1,5 und für ungerade
Vektorgruppen 1,73 verwendet. Die zu verwendenden Anregungsfaktoren können Sie
den Anweisungen des Relaisherstellers entnehmen. Wenn Sie einen anderen
Korrekturfaktor als 1,5 verwenden, müssen Sie die Io-Eliminierung deaktivieren und den
entsprechenden Faktor manuell in das dafür vorgesehene Fenster eingeben.
7
die einphasigen Anregungsfaktoren, die für die Durchführung von einphasigen
Anregungsprüfungen erforderlich sind, festgelegt. Wenn diese Einstellungen nicht mit
den Kompensationsfaktoren des Relais übereinstimmen, müssen die Werte über die
bereitgestellten Eingabefelder angepasst werden.
Es ist zu beachten, dass einige Relaishersteller eigene Anregungsfaktoren
verwenden. Die zu verwendenden Anregungsfaktoren können Sie den Anweisungen des
Relaisherstellers entnehmen.
8
Durchführung der Prüfungen und zur Auswertung der Ergebnisse verwendet.
Informationen zu Einstellungen und Toleranzen finden Sie in der Betriebsanweisung des
Relaisherstellers.
Pickup (Anregung) und Pickup Tolerance (Anregungstoleranz): Geben Sie den
entsprechenden Wert pro Einheit für den Anregungswert und die zugehörige Toleranz
ein.
Trip Time (Auslösezeit) und Trip Time Tolerance (Toleranz für Auslösezeit): Geben Sie
die entsprechende Auslösezeit des Relais und den zugehörigen Toleranzwert ein.
Prefault Level (Vorfehlerstufe): Wird in Prozent des Volllaststroms in Bezug auf das
Relais eingestellt. Anregungs- und Steigungsprüfungen werden mit der Impulsrampe
192
Schaltfläche „I0 Elimination" „I0-Eliminierung"
Anregungsfaktor einphasig: Sobald die Vektorgruppen ausgewählt sind, werden
Relais- und Prüfeinstellungen: Die eingegebenen Werte werden zur
Yy0, 0°
Ydy0, 0°
Yd1, -30°
Yd1, -30°
: Drücken Sie diese
Teil 81757
Rev 15; Datum: 06/2018
