Binäreingang Und -Ausgang; Start, Stopp Und Überwachung Von Torschaltungen - Megger STVI Benutzerhandbuch

Ausgangsstrom
1 Ampere
4 Ampere
15 Ampere
32 Ampere
60 Ampere
200 Watt DC
Der Ausgang des Stromverstärkers ist vor Kurzschlüssen geschützt und thermisch geschützt gegen
anhaltende Überlasten. Bei einem offenen Stromkreis oder einer thermischen Überlastung schaltet sich
der Verstärker automatisch aus. Wenn das STVI angeschlossen ist, wird dem Benutzer eine Meldung
angezeigt, die angibt, welche Bedingung vorliegt. Wenn die AVTS-Software verwendet wird, wird eine
ähnliche Meldung angezeigt.
1.4 Binäreingang und -ausgang
Binäreingang und -ausgang des SMRT1 sind deutlich gekennzeichnet und logisch gruppiert. Der
Binäreingang dient zur Überwachung von Relais-Auslöserkontakten zur Durchführung von Anregungs-
und Abfallprüfungen sowie zur Durchführung von Zeitmessungen. Der Binärausgang dient zur Simulation
von Schließer-/Öffnerkontakten zum Testen von Unterbrecher-Ausfallschemata oder ähnlichen
Vorgängen im Energieversorgungsnetz. Darüber hinaus können sie auch zum Schalten von AC/DC-
Spannungen und -Strömen verwendet werden.
1.4.1 Binäreingänge
Der Binäreingang wurde speziell für die Messung des Hochgeschwindigkeitsbetriebs
elektromechanischer, elektronischer und mikroprozessorbasierter Schutzrelais entwickelt. Der
Binäreingang ist standardmäßig auf Überwachungsmodus, Kontaktzustandsänderung, Sperre AUS
eingestellt. Wenn Sie die STVI- oder STVI-Software verwenden, um einen Binäreingang von der
Kontaktzustandsänderung in „Spannung angewendet/entfernt" zu ändern, klicken Sie auf das Fenster
„Input Type" (Eingangstyp) oder berühren Sie es. Daraufhin wird eine Sinuskurve mit Kontaktsymbol
angezeigt. Der Eingang ist jetzt auf Spannungserfassung eingestellt. Um den Binäreingang vom
Überwachungsmodus in den Zeitgebermodus zu ändern, klicken oder berühren Sie die Schaltfläche „Use
as Monitor" (Zur Überwachung verwenden). Das Anzeigefenster ändert sich in „Use as Trip" (Als Auslöser
verwenden), gesperrt, d. h. der Binäreingang ist jetzt so eingestellt, dass der Zeitgeber beim Erkennen
des ersten Kontaktschließens angehalten wird (wenn der Eingangstyp auf Kontakt eingestellt ist) oder
beim Messen von Spannung, wenn der Eingangstyp auf Spannungsmessung eingestellt ist.
1.4.1.1 Start, Stopp und Überwachung von Torschaltungen
Im SMRT1 ermöglicht die unabhängige, programmierbare Torschaltung die einfache Auswahl des
gewünschten Modus für den Zeitsteuerungs- oder Kontaktüberwachungsbetrieb.
Zur Überwachung des Betriebs der Kontakte oder der SCR-Auslösung im zu prüfenden Gerät ist eine
Leuchte vorhanden. Die Torschaltung ist für die Spannungsmessung isoliert und kann elektronische
275
Leistung
15 VA
200 VA (282 Spitze)
200 VA (282 Spitze)
200 VA (282 Spitze)
300 VA (424 Spitze)

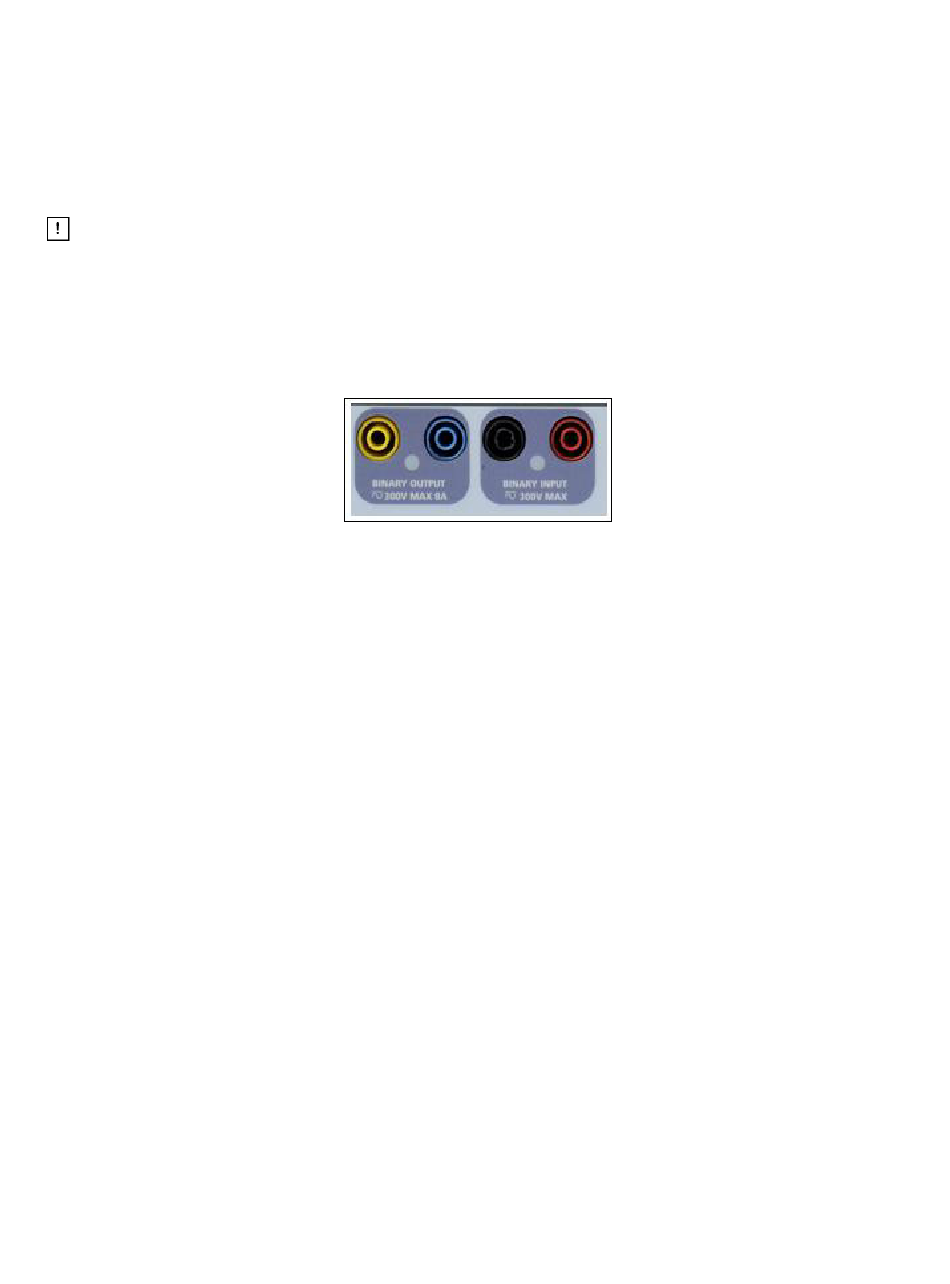

Abbildung 244: SMRT1 Binäreingang und -ausgang
Max V / Arbeitszyklus
15,0 Veff dauerhaft
50,0 Veff dauerhaft
13,4 Veff dauerhaft
6,25 Veff 15 Minuten
5,00 Veff 1,5 Sek.
Teil 81757
Rev 15; Datum: 06/2018
