Megger STVI Benutzerhandbuch Seite 212

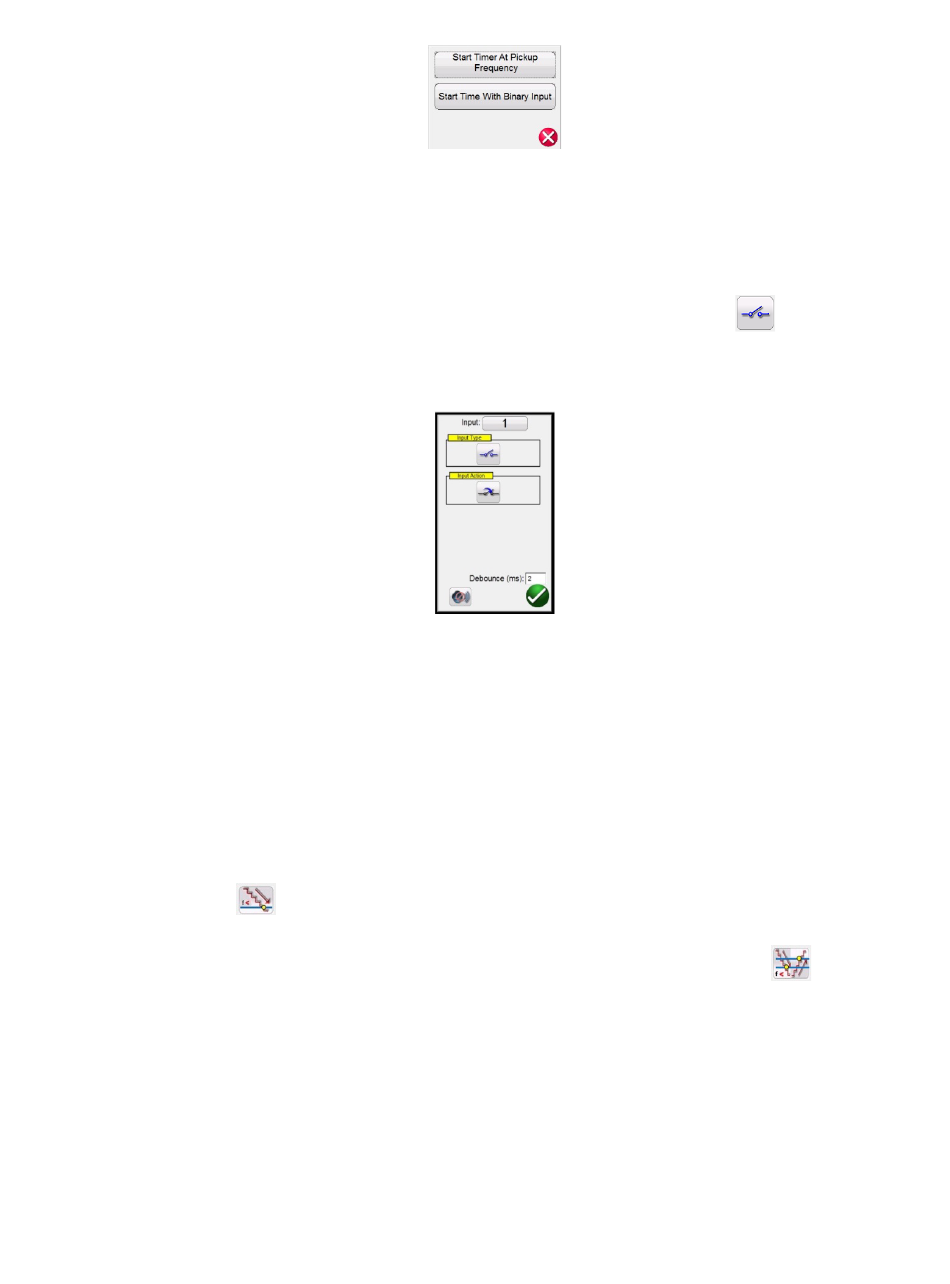

Abbildung 165 Auswahlliste für Zeitgeber-Start
Wenn der Zeitgeber bei Anregung gestartet wird, beginnt der Zeitgeber einfach zu laufen, wenn die
Prüffrequenz den Anregungsfrequenzpunkt entweder als Rampen- oder als Schrittfunktion durchläuft.
Wenn Sie den Zeitgeber mit dem Binäreingang starten, bedeutet dies lediglich, dass der Zeitgeber
von einem externen Kontaktschluss aus gestartet wird.
Stop (Stoppen): Drücken oder klicken Sie auf das Symbol für den Binäreingang , um
auszuwählen, welcher Binäreingang zum Anhalten des Zeitgebers verwendet werden soll, und
wählen Sie den Eingangstyp und die Eingangsaktion für den Zeitgeberstopp aus.
Abbildung 166: Bildschirm „Binäreingang"
Die Standardeinstellungen sind: Binäreingang 1, potenzialfreie Kontakte, wie durch den Eingangstyp
angegeben, und als Eingangsaktion wird standardmäßig das Schließen der Öffnerkontakte
angezeigt. Um den Eingangstyp von potenzialfreien Kontakten in Spannung zu ändern, drücken Sie
auf das Symbol „Eingangstyp", und es ändert sich in Spannung. Um zum Öffnen von Öffnerkontakten
zu wechseln, drücken Sie auf das Symbol „Input Action" (Eingangsaktion). Das Öffnen geschlossener
Kontakte wird angezeigt. Der Zeitgeber wird standardmäßig auf den Modus „Latched Input (enabled)"
(Eingang gesperrt (aktiviert)) eingestellt. Dies bedeutet, dass der Zeitgeber beim Schließen des
ersten Kontakts anhält. Beachten Sie, dass die Entprellzeit auf 2 Millisekunden eingestellt ist.
Pickup Mode (Anregungsmodus): Drücken oder klicken Sie auf die Schaltfläche „Pickup Mode"
(Anregungsmodus) , um den Modus zum Rampen der Ausgänge auszuwählen. Es stehen zwei
Modi zur Auswahl. Das Standardsymbol ist ein einzelnes Rampdown, beginnend mit der
Vorfehlerfrequenz hin zur Fehlerfrequenz. Die zweite Auswahl ist eine Doppelrampe nach unten
und wieder nach oben, bei der nach Anregung und Abfall gesucht wird, die mit Multi-Sollwert-Relais
verbunden ist.
Pickup Tolerance (Anregungstoleranz): Geben Sie die Anregungstoleranz des zu prüfenden Relais
ein. Es stehen zwei Eingaben zur Verfügung: ± % der Anregungseinstellung und ± mHz.
Trip Time Tolerance (Toleranz Auslösezeit): Geben Sie die Zeittoleranz des zu prüfenden Relais
ein. Es stehen zwei Eingaben zur Verfügung: ± % der Zeiteinstellung und ± ms.
