"Save As" (Speichern Unter) - Megger STVI Benutzerhandbuch

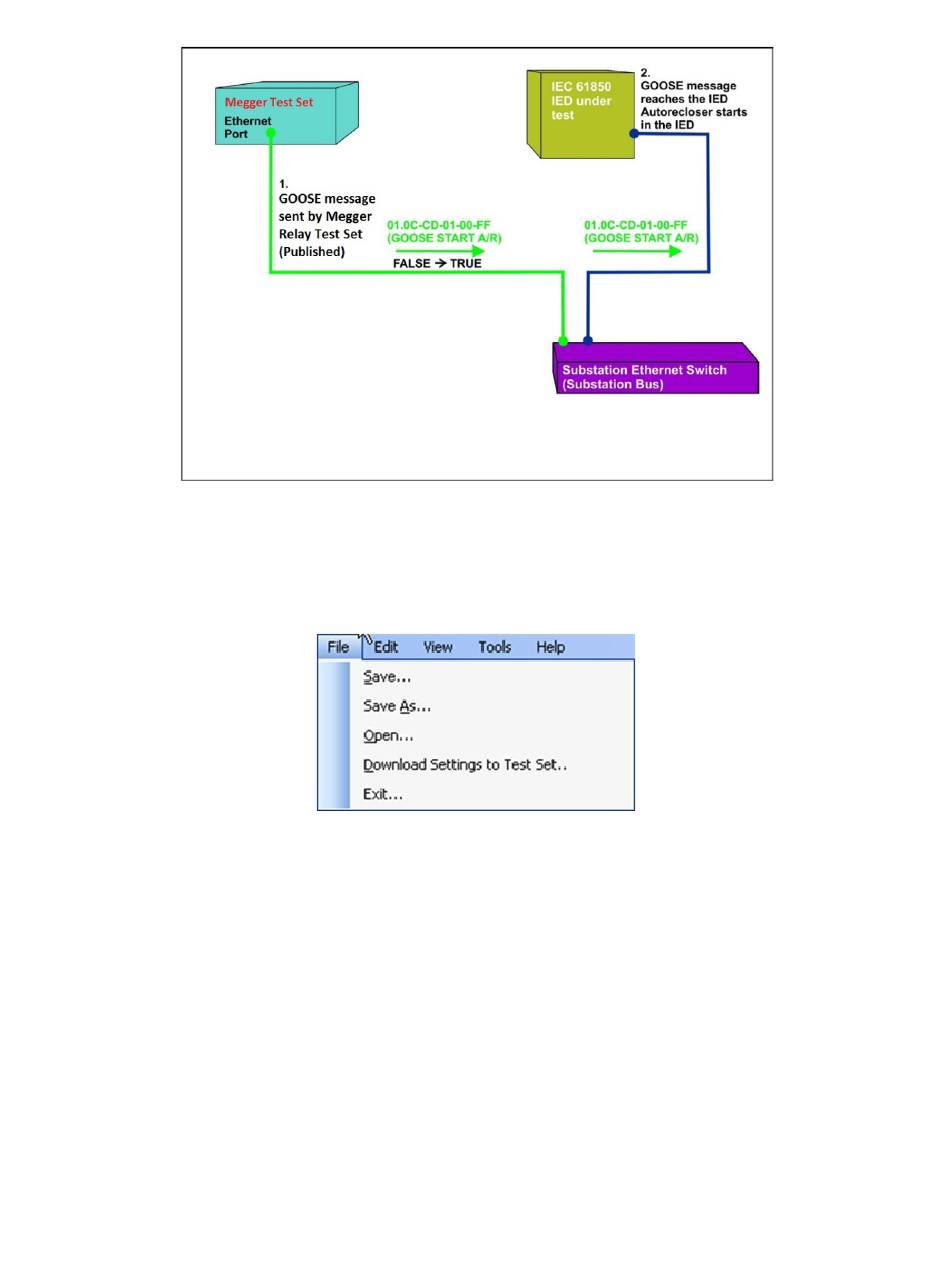

Abbildung 202: Test der externen Relaisstromzufuhr (automatischer Neustart) eines IEC 61850-IED mit
einem SMRT oder FREJA 5xx über eine IEC 61850 GOOSE-Schnittstelle
3.15.2 MGC-Menüs
Im Folgenden werden die MGC-Menüs beschrieben
Abbildung203: Menü der MGC-Symbolleiste
3.15.2.1 Registerkarte „File" (Datei)
3.15.2.1.1 Speichern
Mit dieser Option kann der Benutzer eine *.MGC-Datei speichern. Diese Datei enthält alle GOOSE-
Meldungen für die Konfiguration des Prüfsets sowie alle für die GOOSE-Meldungsermittlung erstellten
Tabs, oder die aus SCL-Dateien importierten GOOSE-Meldungen. Die MGC-Datei beinhaltet zudem die
Zuordnungen zu Binärein- und -ausgängen.
3.15.2.1.2 „Save As" (Speichern unter)
Dies ähnelt dem Speichern, es ist jedoch möglich, eine neue MGC-Datei mit einem anderen Namen zu
erstellen.
3.15.2.1.3 „Open" (Öffnen)
Öffnet eine MGC-Datei.
240
Teil 81757
Rev 15; Datum: 06/2018
