Herunterladen der SMRT-Prüfergebnisse auf einen anderen PC mit Power DB-Software
verwendet werden, um sie zum Speichern oder Drucken weiterzubearbeiten. Zusätzlich kann
der Benutzer eine USB-Tastatur sowie eine Maus in Verbindung mit dem STVI verwenden.
Tastatur und/oder Maus sind nicht im Lieferumfang des Zubehörs enthalten.
8. USB-Schnittstelle (TO PC) ⑧: Für die USB-zu-PC-Schnittstelle ist ein „nachgelagerter"
Anschluss vom Typ B erforderlich. Sie wird hauptsächlich als Kommunikations- und
Steuerungsanschluss verwendet, wenn sie mit einem PC und der Megger AVTS-Software für
automatisierte Relaisprüfungen verwendet wird. Ein USB-Kabel ist nicht im Lieferumfang des
Prüfsets oder des optionalen Zubehörs enthalten. Für die Computersteuerung ist ein
Ethernet-Kabel im Lieferumfang enthalten. Wenn der Benutzer jedoch den USB-Anschluss
nutzen möchte, kann ein Standard-USB-A/B-Kabel mit dem Gerät verwendet werden. Es
kann verwendet werden, wenn eine Isolierung erforderlich ist, um einen sicheren Zugriff auf
die Schaltanlage zwischen dem SMRT und dem IEC 61850-Schaltanlagennetzwerk zu
ermöglichen.
1.2 Eingangsleistung
Die Eingangsspannung kann zwischen 100 und 240 VAC,± 10 %, 50/60 Hertz liegen. Der erforderliche
Eingangsstrom hängt von der Anzahl der verwendeten Ausgangsmodule, der Last und dem Wert der
Eingangsspannung ab. Bei drei VIGENS beträgt die maximale Eingangsleistung 1800 VA. Der Eingang
ist durch einen EIN/AUS-Schalter/Leistungsschalter geschützt.
1.2.1.

Eingangsnetzkabel

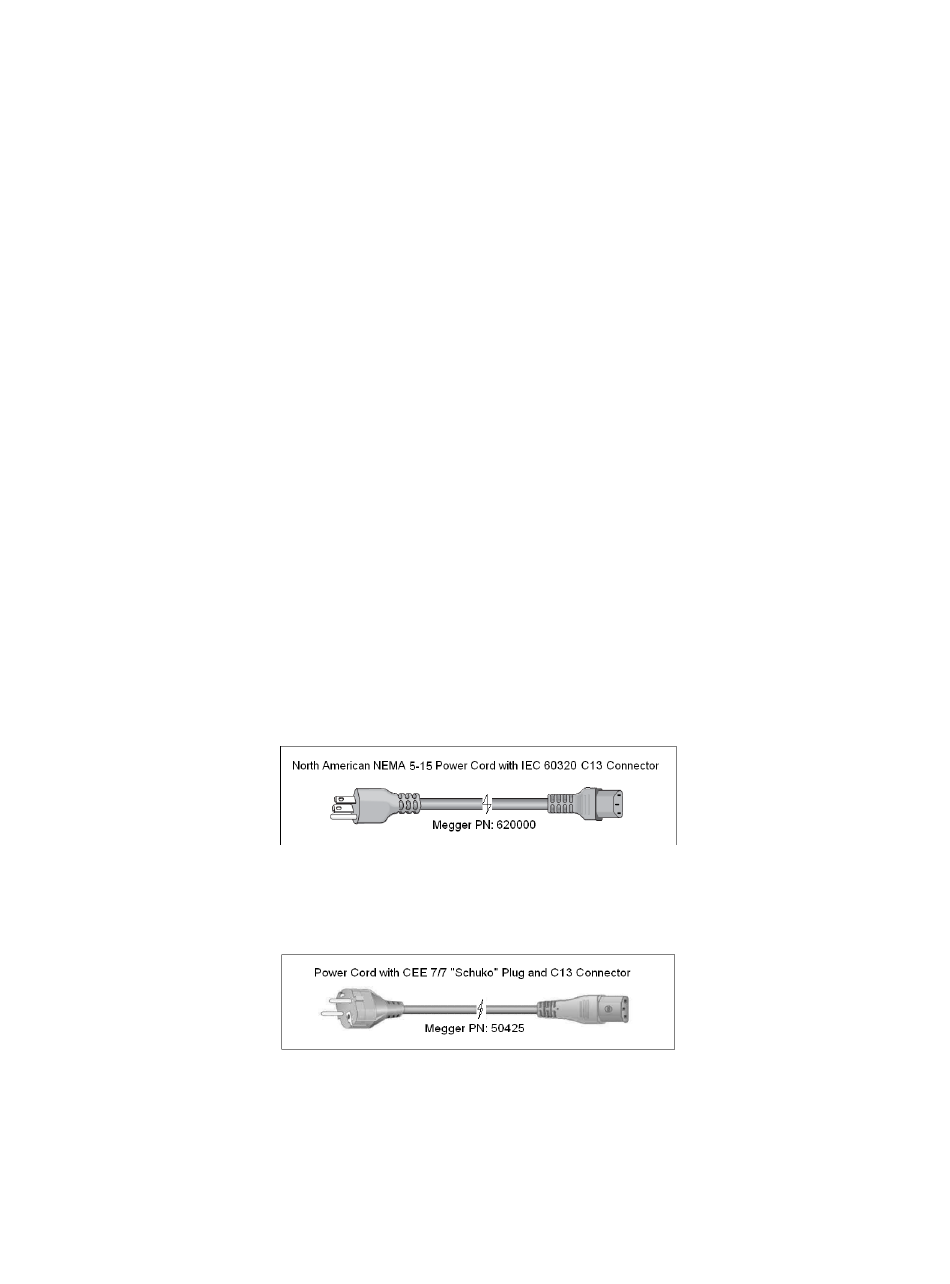

Je nach Land kann das Netzkabel mit einem NEMA 5-15-Stecker, einem Schuko-Stecker CEE 7/7 mit
zwei Kontakten, mit international farbkodierten Pigtail-Drähten (hellblau, braun und grün mit gelbem
Streifen) geliefert werden, wobei die Isolierummantelung zur Installation des entsprechenden Steckers
abisoliert ist. Zudem ist ein spezielles Netzkabel für Großbritannien erhältlich.
Modell SMRT36D X0XXXXAXXX
geliefert.
Modell SMRT36D X0XXXXEXXX
geliefert.
Modell SMRT36D X0XXXXIXXX
Das Kabel, Teilenummer 15065, ist für die Verdrahtung mit dem entsprechenden Stecker vorbereitet
(länderabhängig). Es gelten die folgenden Farben: Braun = Phase, Blau = Neutralleiter und Grün/Gelb =
Schutzleiter.
320
wird mit einem Netzkabel für Nordamerika (Teilenummer 620000)
wird mit einem Netzkabel für Kontinentaleuropa (Teilenummer 50425)
wird mit einem Netzkabel mit internationaler Farbcodierung geliefert.
Teil 81757
Rev 15; Datum: 06/2018
