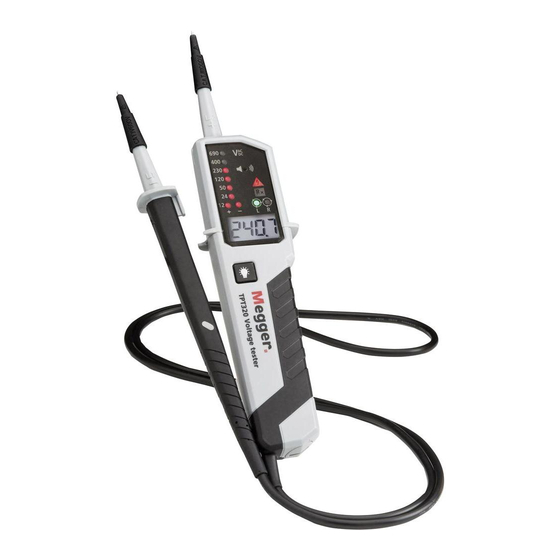

Megger TPT320 Bedienungsanleitung
Zweipoliger
spannungsprüfer
Verwandte Anleitungen für Megger TPT320
Inhaltszusammenfassung für Megger TPT320
- Seite 1 TPT320 Two pole voltage tester ח ת מ ק ד ו ב י ב ט ו ק ו ד User guide Mode d’emploi Bedienungsanleitung Guía de usuario Handleiding Guida per l’utente Podręcznik użytkownika Kullanım kılavuzu ש מ ת ש מ...
- Seite 21 TPT320 Zweipoliger Spannungsprüfer Bedienungsanleitung...
- Seite 22 Sicherheitshinweise Schließen Sie vor Beginn der Prüfung die Prüfspitzen kurz zusammen, um die Batterien zu überprüfen. Das Design des TPT320 bietet ein hohes Maß an Sicherheit. Es entspricht den Normen DIN VDE 0682-401 und IEC/EN 61243- 3. Um den sicheren Betrieb des Gerätes zu gewährleisten, lesen Sie bitte vor der...
- Seite 23 2-poligen Messgeräten, gewechselt werden müssen, wenn sie einmal angelegt sind. Für erhöhte Sicherheit ist der Spannungsprüfer TPT320 mit Messkategorie CAT IV / 600 V spezifiziert und hat ein Gehäuse mit Schutzart IP64, welches eine Halterung für die zweite Prüfspitze bietet.
-
Seite 24: Bedienungshinweise
TPT320 Bedienelemente und Anschlüsse 4-mm-Adapter Prüfspitzen- abdeckung (GS38) LED- Taschenlampe Griffbegren- zung Anzeige Prüfspitze Griffbe- grenzung Taste für Taschenlampe Batteriefach- deckel 1,2 m Messleitung Bedienungshinweise Einschalten / Auto-Power-Ein Der Spannungsprüfer schaltet sich automatisch ein, sobald er Durchgang, Wechselspannung (AC) oder Gleichspannung (DC) über ca. 10 V oder eine Spannung an Prüfspitze L2 erkennt (einpolige... - Seite 25 Selbsttest Vor Beginn der Messungen mit dem TPT320 muss ein Selbsttest durchgeführt werden. Dazu die beiden Prüfspitzen miteinander verbinden, die LED Durchgang leuchtet und ein Dauer-Signalton ist hörbar. Durch dieses Verfahren werden die Batterien auf ausreichende Leistung geprüft, um den Spannungsprüfer richtig betreiben zu können.
- Seite 26 Spannungsprüfung (AC/DC) Verbinden Sie die beiden Prüfspitzen mit dem zu prüfenden Stromkreis. Die Spannung wird mittels LED-Reihe und LC- Anzeige angezeigt. Ein Signalton ertönt bei Überschreiten einer Spannungsschwelle von ca. 38 VAC oder ca. 100 VDC. Die Spannungspolarität wird in folgender Weise angezeigt.
- Seite 27 Die LED “R” leuchtet für Rechtsdrehfeld (L1, L2, L3) Die LED “L” leuchtet für Linksdrehfeld (L1, L3, L2) Messprinzip: Der Spannungsprüfer TPT320 erkennt den zeitlichen Bezug der Außenleiter untereinander und gegen das Erdpotenzial mittels interner (kapazitiver) Elektrode über den Benutzer.
- Seite 28 Gerät und an den Batterien soll daran erinnern, dass diese Teile am Ende ihrer Lebenszeit nicht mit dem Hausmüll entsorgt werden dürfen. Megger ist in Großbritannien als Hersteller von elektrischen und elektronischen Geräten registriert. Die Registrierungsnummer lautet; WEE/DJ2235XR.
-
Seite 29: Technische Daten
Technische Daten Spannungsbereich : 12... 690 V AC (16...400 Hz), DC(±) LED-Reihe: +12 / -12 / 24 / 50 / 120 / 230 / 400 / 690 V, AC LED-Reihe, Genauigkeit: Entsprechend EN61243-3 LED Spannungswarnung (Warndreieck): <50 VAC, <120 VDC Ansprechzeit: <... -
Seite 30: Reparatur Und Gewährleistung
Chamerstrasse 170 CH-6300 Zug Tel.: +41 (0) 41 7432843 Fax : +41 (0) 41 7432844 E-Mail: info@koservice.ch Oder jeder von Megger autorisierte Servicepartner. Für Geräte, bei denen außerhalb der Garantiezeit eine Reparatur anfällt, wird dem Einsender zunächst, falls gewünscht, ein Kostenvoranschlag... -
