Megger STVI Benutzerhandbuch Seite 33

Diese Schaltfläche befindet sich im Abschnitt „Output Config" (Ausgangskonfiguration). Es gibt zwei
Betriebsarten für den Stromverstärker: Modus für Standardströme (50 mA - 60 A) und Modus für
Ströme mit hoher Bürde (50 mA - 6 A). Die Standardeinstellung ist der Modus „Standard Currents"
(Standardströme), und die hohe Compliance-Spannung von 50 Volt ist bis zu 1 Ampere verfügbar.
Wenn der Ausgangsstrom unter 1 A fällt, wechselt der Stromverstärker automatisch in einen anderen
Bereich, und die Compliance-Spannung fällt auf 15 Volt ab. Wenn für Prüfströme unter 1 A eine
Spannung von 50 Volt mit hoher Normkonformität erforderlich ist, drücken Sie die Schaltfläche „High
Burden Current Mode" (Strommodus Hohe Bürde). Der Modus für Ströme mit hoher Bürde liefert eine
hohe Spannung an den Ausgangsstromkanälen für Prüfströme unter 1 A.
2.3.1.9 „High Burden Voltage" (Hohe Bürdenspannung)
Diese Schaltfläche befindet sich im Abschnitt „Output Config" (Ausgangskonfiguration). Durch
Drücken der Taste „High Burden Voltage" (Hohe Bürdenspannung) kann der Spannungsverstärker
bis zu 1 A bei 300 Volt ausgeben.
2.3.1.10 „Ethernet (DHCP) IP Address" (Ethernet (DHCP)-IP-Adresse)
Der Abschnitt „Communication" (Kommunikation) ermöglicht die Kommunikationssteuerung des
Prüfsystems. Wie bereits zu Beginn von Abschnitt 2.2 erwähnt, erkennt die RTMS-Software die
Geräte SMRT, MPRT8445/2145 automatisch (im DHCP-Modus muss der Benutzer keine IP-Adresse
eingeben). Wenn sich das Gerät in einem Netzwerk mit einem DHCP-Server befindet, muss der
Benutzer den Modus für die automatische Erkennung verwenden. Wenn Sie das STVI-
Handsteuergerät verwenden und die DHCP-Taste drücken, wird das Dialogfeld „IP Address" (IP-
Adresse) angezeigt.

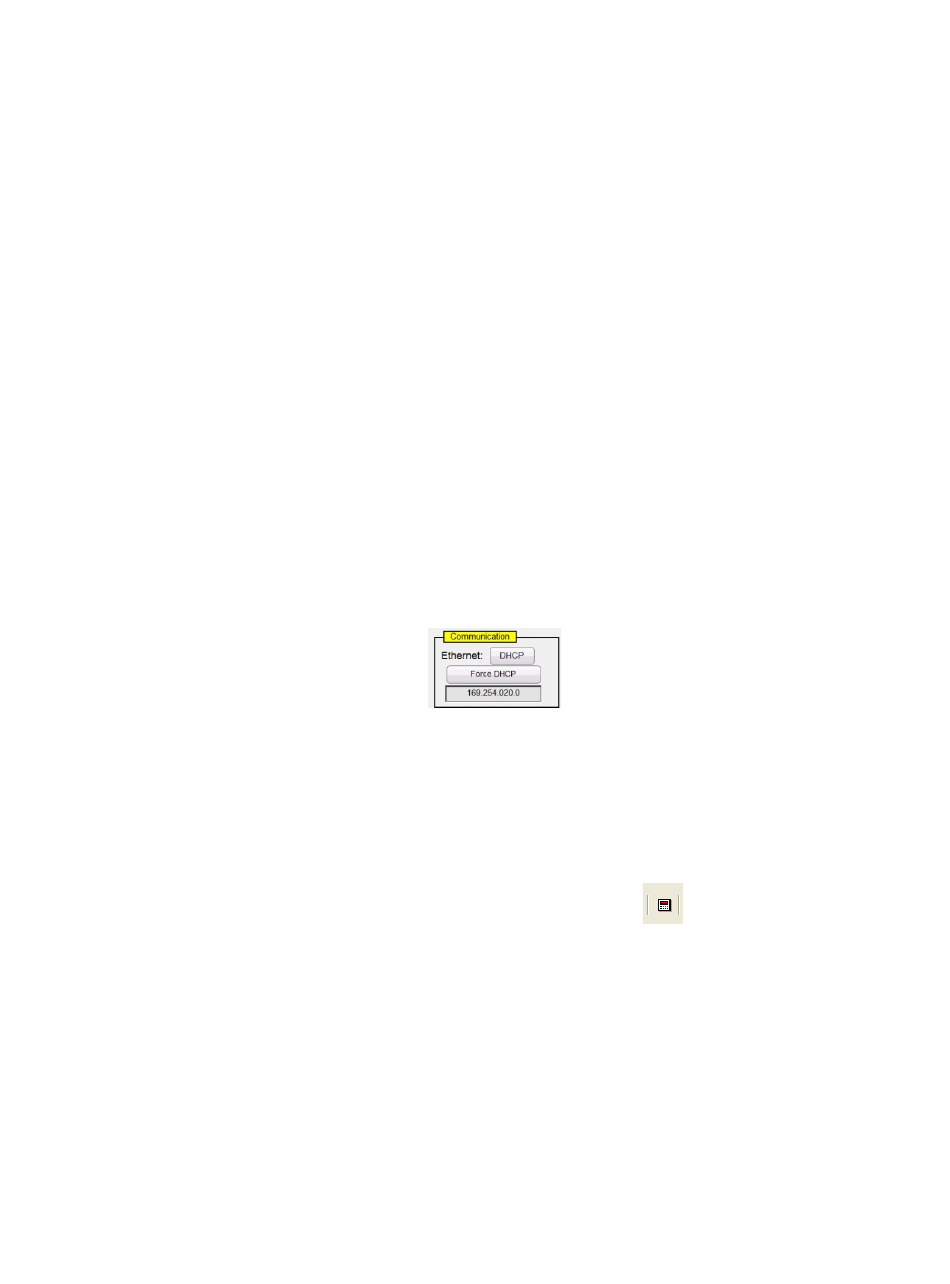

Abbildung 8: Dialogfeld „Ethernet IP Address" (Ethernet-IP-Adresse) im STVI-
Bei Verwendung der PC-Version kann auch das am PC angeschlossene SMRT-, MPRT8445/2145-
Gerät automatisch erkannt werden. Bei der PC-Version wird das Gerät möglicherweise aufgrund von
Firewall- oder VPN-Einstellungen nicht automatisch erkannt. In diesem Fall kann die Firewall
ausgeschaltet werden, oder Sie können die IP-Adresse direkt über den Konfigurationsbildschirm des
PowerDB-Geräts eingeben, indem Sie in der PowerDB-Symbolleiste
„Instrument Setup" (Geräte-Setup) klicken. Die Abbildung unten zeigt den PowerDB-Bildschirm für
die Gerätekonfiguration. Aktivieren Sie das Kontrollkästchen „Auto Discover Unit" (Gerät automatisch
erkennen). Hier kann der Benutzer die IP-Adresse direkt in das rot markierte Feld eingeben.
33
Konfigurationsbildschirm
auf das Symbol
Teil 81757
Rev 15; Datum: 06/2018
