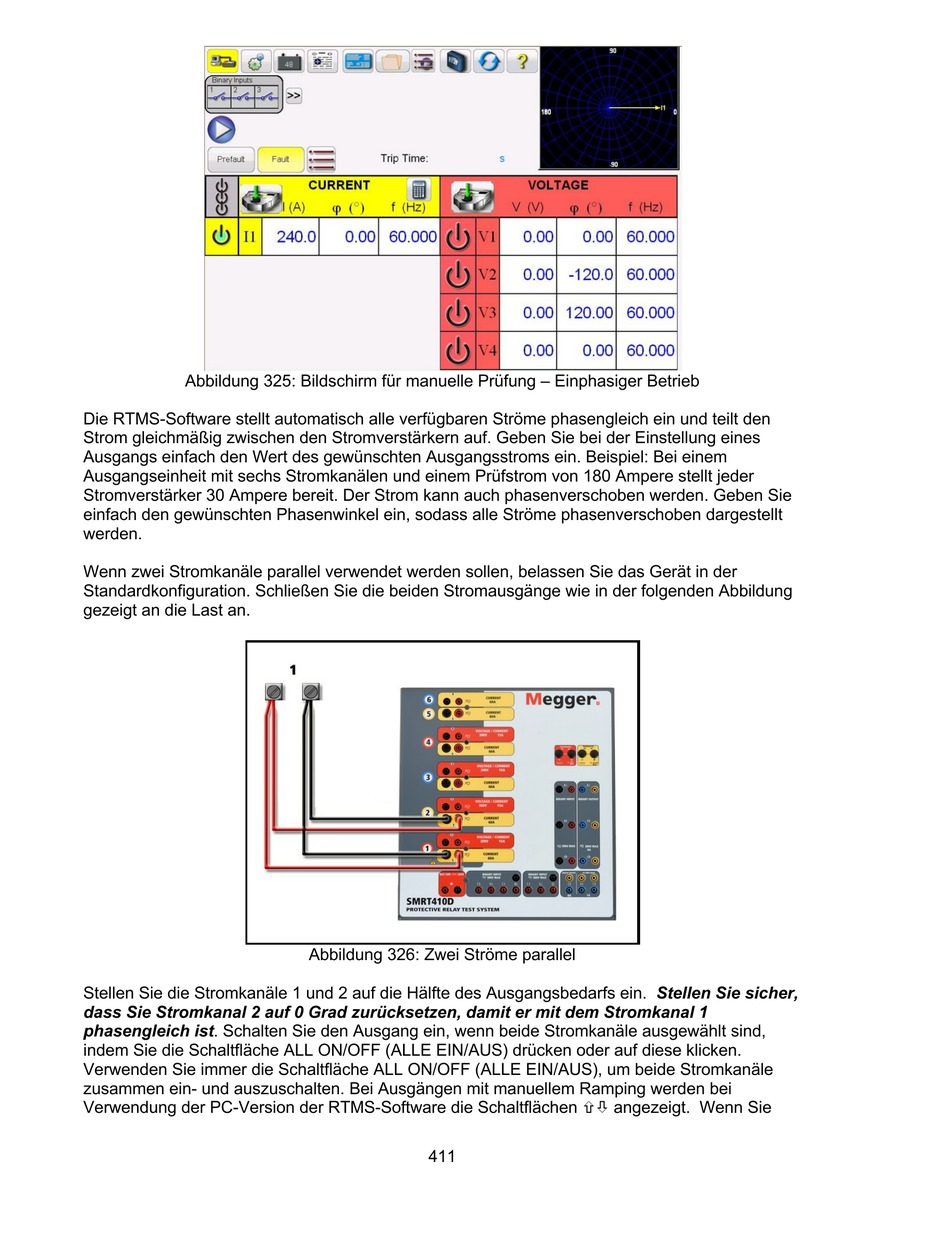

Abbildung 325: Bildschirm für manuelle Prüfung – Einphasiger Betrieb
Die RTMS-Software stellt automatisch alle verfügbaren Ströme phasengleich ein und teilt den
Strom gleichmäßig zwischen den Stromverstärkern auf. Geben Sie bei der Einstellung eines
Ausgangs einfach den Wert des gewünschten Ausgangsstroms ein. Beispiel: Bei einem
Ausgangseinheit mit sechs Stromkanälen und einem Prüfstrom von 180 Ampere stellt jeder
Stromverstärker 30 Ampere bereit. Der Strom kann auch phasenverschoben werden. Geben Sie
einfach den gewünschten Phasenwinkel ein, sodass alle Ströme phasenverschoben dargestellt
werden.
Wenn zwei Stromkanäle parallel verwendet werden sollen, belassen Sie das Gerät in der
Standardkonfiguration. Schließen Sie die beiden Stromausgänge wie in der folgenden Abbildung
gezeigt an die Last an.
Abbildung 326: Zwei Ströme parallel
Stellen Sie die Stromkanäle 1 und 2 auf die Hälfte des Ausgangsbedarfs ein. Stellen Sie sicher,
dass Sie Stromkanal 2 auf 0 Grad zurücksetzen, damit er mit dem Stromkanal 1
phasengleich ist. Schalten Sie den Ausgang ein, wenn beide Stromkanäle ausgewählt sind,
indem Sie die Schaltfläche ALL ON/OFF (ALLE EIN/AUS) drücken oder auf diese klicken.
Verwenden Sie immer die Schaltfläche ALL ON/OFF (ALLE EIN/AUS), um beide Stromkanäle
zusammen ein- und auszuschalten. Bei Ausgängen mit manuellem Ramping werden bei
Verwendung der PC-Version der RTMS-Software die Schaltflächen ñò angezeigt. Wenn Sie
