Drücken Sie diese Schaltfläche, um zum Messbildschirm „Ground Pickup" (Anregung Erde) zu
gelangen.

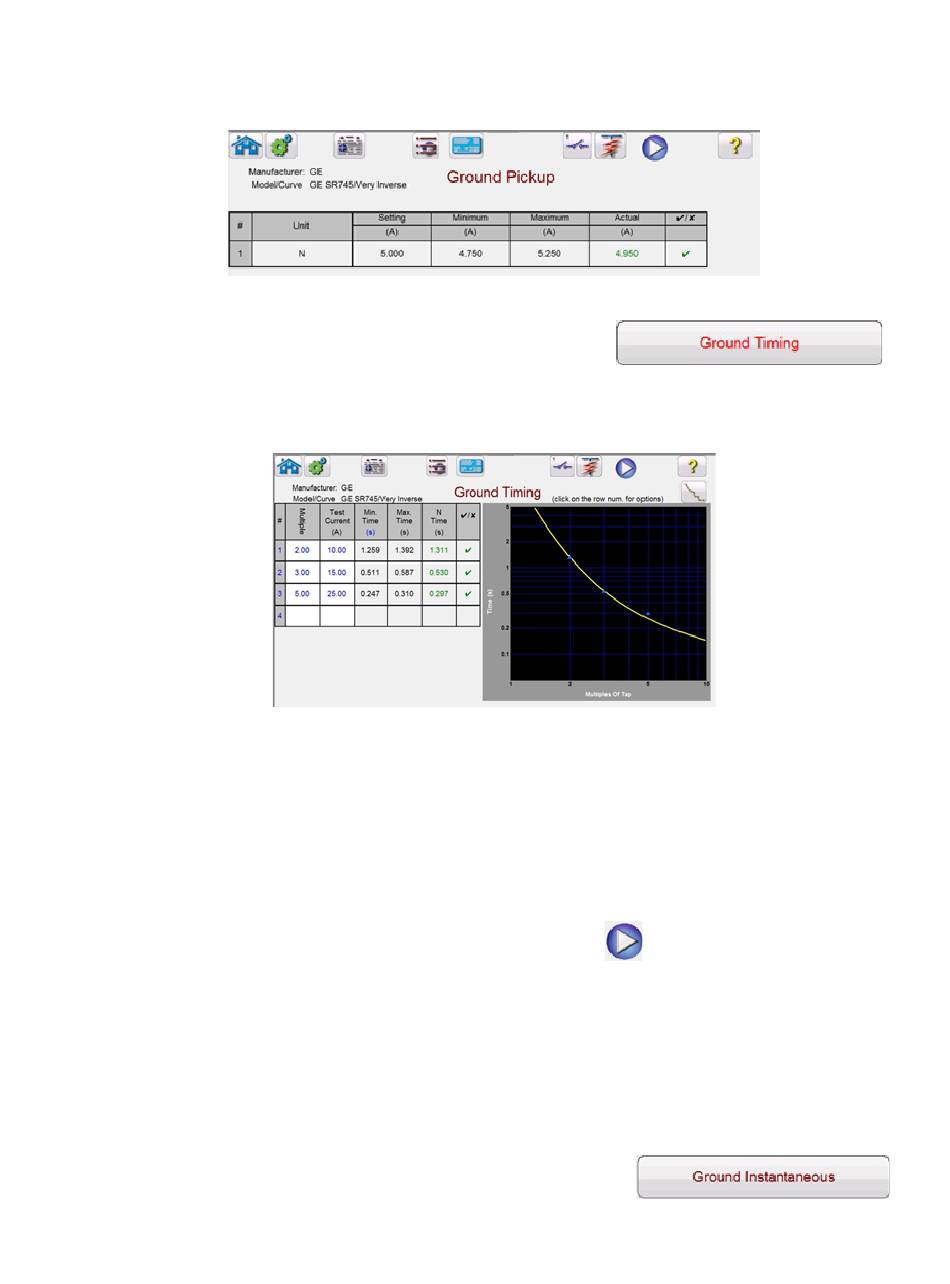

Abbildung 862: Beispiel für die Prüfung „Ground Pickup" (Anregung Erde)
3.5.6.1.4.2 Schaltfläche „Ground Timing" (Zeitmessprüfung Erde) :
Drücken Sie diese Schaltfläche, um zum Messbildschirm „Ground Timing" (Zeitmessprüfung Erde) zu
gelangen.
Abbildung 873: Beispiel für den Messbildschirm „Ground Timing" (Zeitmessprüfung Erde)
Auf diesem Bildschirm kann der Benutzer einen zuvor konfigurierten zeitbasierten Überstromtest der
Erdung ausführen und die Testergebnisse anzeigen. Während des Tests wird der Vektor während
der Prüfdauer in Echtzeit mit dem gewünschten Prüfvielfachenwert bewegt. Auf der linken Seite des
Messbildschirms sieht der Benutzer, dass der Prüfstrom angewendet wird und der Zeitgeber läuft.
Wenn das Relais auslöst, wird die Prüfdauer aufgezeichnet und die Bestanden/Nicht bestanden-
Bewertung wird automatisch angezeigt.
Bei einem zeitbasierten Überstromtest der Erdung kann der Benutzer den Test durch Drücken der
blauen Schaltfläche „Run Single Test" (Einzeltest ausführen) durchführen. Dadurch wird ein
Dialogfeld geöffnet, in dem die verfügbaren Optionen ausgewählt werden können. Der Benutzer kann
den Vielfachenwert der Prüfung ändern, indem er in die gewünschte Zelle klickt (Zeitwerte für
Anregung). Um weitere Prüfpunkte hinzuzufügen, klickt der Benutzer auf das leere Fenster Multiple
(Vielfachwert) und gibt den gewünschten Wert ein. Die Software berechnet die zulässige Mindest- und
Höchstzeit basierend auf der Zeitkurve des Herstellers automatisch. Wenn der Benutzer einen
zeitbasierten Überstromtest der Phase durchführt und der Test die maximale Zeit erreicht, wird ein
Textfeld mit der folgenden Meldung angezeigt. „max time on exceeded" (max. Aktivierungszeit
überschritten). Das bedeutet, dass das zu prüfende Objekt nicht ausgelöst hat.
3.5.6.1.4.7 Schaltfläche „Ground Instantaneous" (Erde unverzögert) :
