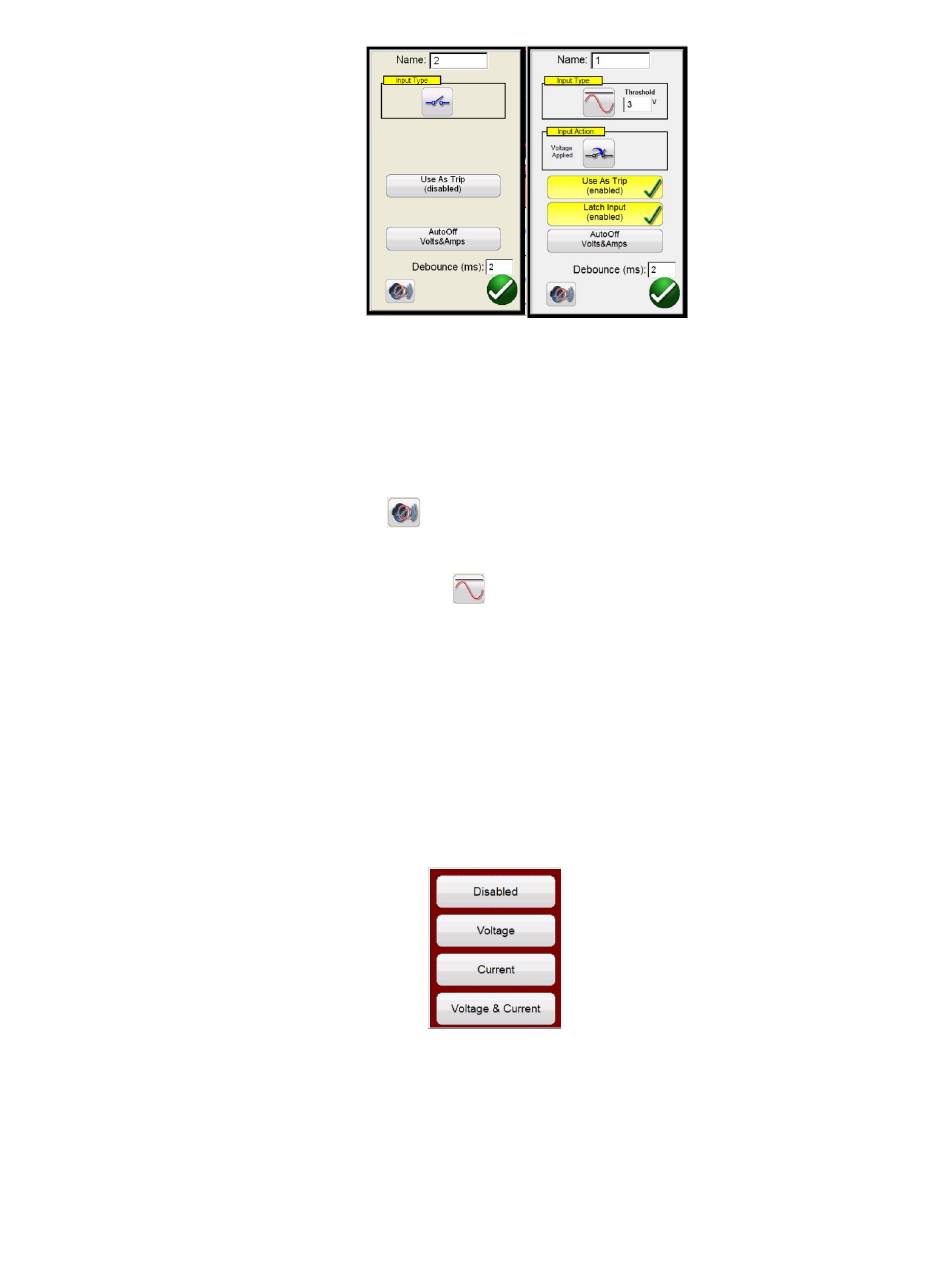

Abbildung 41 A Überwachungsmodus Binäreingang 2 – Abbildung 41 B Binäreingang 1
Zeitbasierter Auslösemodus
Binäreingang 2 erkennt im Überwachungsmodus das Schließen von gewöhnlich offenen
Relaiskontakten, wie es im Fenster „Input Type" (Eingangstyp) durch das Symbol angezeigt wird,
oder das Öffnen von gewöhnlich geschlossenen Relaiskontakten. Wenn die Kontakte geschlossen
werden, leuchtet die LED für den an der angeschlossenen Einheit ausgewählten Binäreingang auf.
Wenn die Schaltfläche „Horn" (Hupe) aktiviert ist, ertönt ein Hupsignal. Öffnet ein Öffner, erlischt
die Leuchte an der angeschlossenen Einheit (bei aktiviertem Hupsignal wird die Hupe ausgeschaltet).
Um die Spannung zu messen, drücken Sie auf das Kontaktsymbol „Input Type" (Eingangstyp). Es
ändert sich und zeigt eine Sinusspannung an . Im Spannungsmessmodus erfasst das Gerät die
Anwendung oder Entfernung einer AC- oder DC-Spannung. An den Binäreingängen 1 und 2 ist eine
programmierbare Spannungsschwelle mit einem programmierbaren Bereich von 2 bis 150 Volt
Wechsel-/Gleichspannung verfügbar. Drücken Sie für Zeitmessprüfungen entweder Binär 1 oder
drücken Sie die Schaltfläche Use as Trip (disabled) (Als Auslöser verw. (deaktiviert)). Das
Dialogfeld ändert sich in Use as Trip (enabled) (Als Auslöser verw. (aktiviert)). Die
Standardeinstellungen sind potenzialfreie Kontakte, wie durch den Eingangstyp angegeben, und als
Eingangsaktion wird standardmäßig das Schließen der Öffnerkontakte angezeigt. Um zum Öffnen
von Öffnerkontakten zu wechseln, drücken Sie auf das Symbol „Input Action" (Eingangsaktion). Das
Öffnen geschlossener Kontakte wird angezeigt. Durch Drücken der Schaltfläche Auto Off (Auto-Aus)
können Sie drei Optionen auswählen: Voltage (Spannung), Current (Strom) oder Voltage & Current
(Spannung und Strom).
Abbildung 342: Optionen für die automatische Abschaltung
Diese Optionen ermöglichen die automatische Abschaltung der Spannungs-, Strom- oder
Spannungs- und Stromkanäle bei Auslösung des Relais. Bei den meisten
Zeitsteuerungsanwendungen sollte der Zeitgeber auf den Modus Latched Input (enabled) (Eingang
gesperrt (aktiviert)) eingestellt werden. Dies bedeutet, dass der Zeitgeber beim Schließen des ersten
